向高手请教行星齿轮变位问题

hyding2004 · 发表于 2009-11-25 09:20

第一组 31-13-57 三，四个行星齿都不能正常组装，两个可以。
按理论讲这组数据4个行星轮应当满足安装条件和同心条件，请教高手为什么“三，四个行星齿都不能正常组装，两个可以”谢谢！

hyding2004 · 发表于 2009-11-30 11:46

:)====????

goldfool · 发表于 2009-11-30 13:14

回复 10# gbgbgb

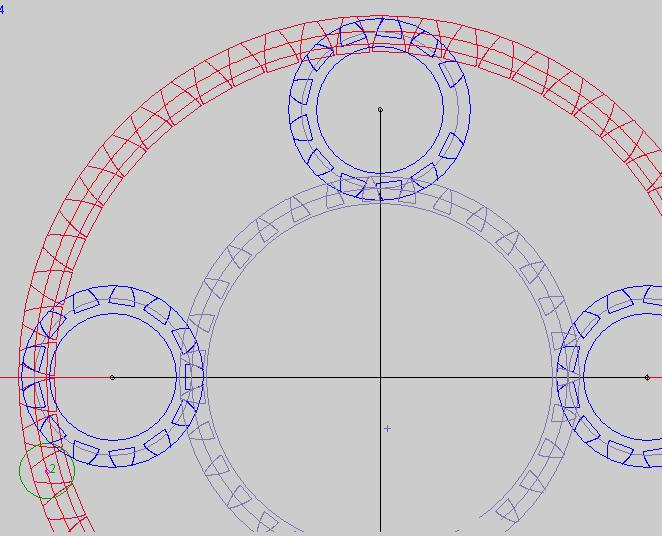

第一组 31-13-57 三，四个行星齿都不能正常组装，两个可以。
---------------
（31+57）/2=44；（31+57）/4=22。应该4个和2个都可以正常安装的啊。

阿懵 · 发表于 2009-11-30 13:29

本帖最后由阿懵于 2009-11-30 13:30 编辑

太阳轮齿数+内齿圈齿数要能被行星轮个数整除，否则无法正常装配。57+31=98不能被3或4整除，所以不能用。虽然可以被2整除但是考虑到受力的均衡（三角形最好），2个行星轮不是很好。

woodee · 发表于 2009-12-1 22:25

回复 14# 阿懵

57+31=88

阿懵 · 发表于 2009-12-2 07:54

回复 15# woodee
哦！！！我要到新华书店去！！买小学数学书~~嘎！！:'(

hyding2004 · 发表于 2009-12-4 14:02

呵呵，是的57+31=88

88可以被四整除，所以说应该没问题吧！请高手指点！！！

hyding2004 · 发表于 2009-12-4 14:02

呵呵，是的57+31=88

88可以被四整除，所以说应该没问题吧！请高手指点！！！

hyding2004 · 发表于 2009-12-7 17:35

是啊！ 57+31=88，80/4=20，四个行星轮可以啊！

阿懵 · 发表于 2009-12-7 19:43

本帖最后由阿懵于 2009-12-7 19:44 编辑

四个齿轮还要看看相互之间的齿顶圆是否干涉？不干涉就可以了！！不过57、31、13应该不会干涉！呵呵呵呵！！
