在齿轮计算中，变位系数始终算不对，请高手帮一下忙，谢谢了

hyfjy · 发表于 2010-5-1 21:38

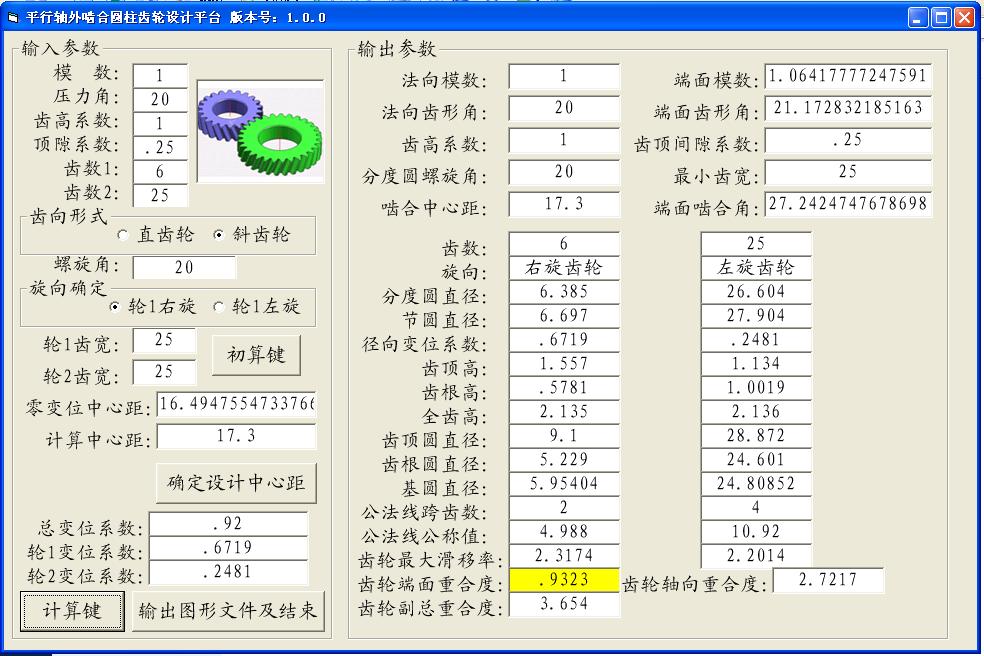

五一节放假，有空做了一对该参数的斜齿轮副。对小轮外径适当减少了，总重合度还是不错的。计算图如下：


计算数据如下：

外啮合圆柱齿轮副计算输入数据一览表  计算日期:2010-05-01 20:38:19
法向模数       Mn =          1
齿数             Z1 = 6       Z2 = 25
输入斜齿轮最小齿宽 B =  10
端面模数       Mt = 1.06418
法向齿形角    αn = 20
齿高系数       Ha′= 1
齿顶间隙系数    C′ = .25
端面齿形角    αt = 21.17283
分度圆螺旋角    β = 20       Z1右旋齿轮       Z2左旋齿轮
   外啮合圆柱齿轮副计算结果
模数:             M =    1
齿数:             Z =    6             25
分度圆螺旋角:    β=    20
齿宽:             B =    10             10
法向压力角:       αn=    20
端面压力角:       αt=    21.17283
端面啮合角:    αt'=    27.24247
中心距:          L =    17.3003
分度圆直径:       d =    6.385             26.604
节圆直径:          d'=    6.697             27.904
径向变位系数:    X =    .6719             .2481
齿轮副计算齿宽:    b =    10
齿顶高:          ha=    1.557          1.134
齿根高:          hf=    .5781          1.0019
全齿高:          h =    2.135          2.136
齿轮齿顶圆直径:    De=    9.1    28.872
齿轮齿根圆直径:    Df=    5.229 24.601
基圆直径:          Do=    5.95404          24.80852
齿轮端面重合度:    Ea=    .9323
端面重合度值太小,请进行再调整
齿轮轴向重合度:    Eb=    1.0887
齿轮总重合度:    E =    2.021
最大滑动率:       F =    2.3174             2.2014
公法线跨齿数:    K =    2                   4
公法线公称值:    W =    4.988             10.92

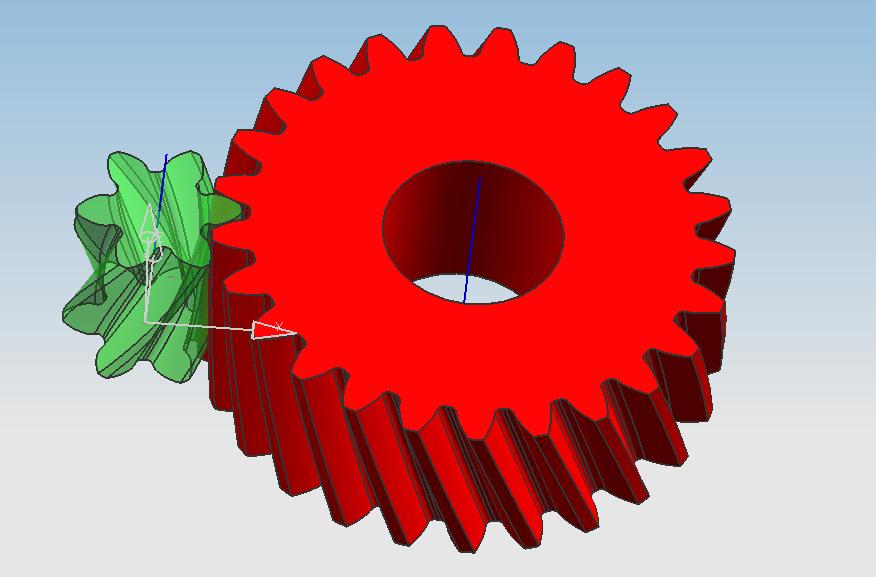

完成的三维图如下：


运动仿真如下：

48824305 · 发表于 2010-5-5 17:55

xx.rar (308.37 KB, 下载次数: 5)
齿轮齿顶圆直径: De= 9.5 28.872
齿轮齿根圆直径: Df= 5.229 24.601

48824305 · 发表于 2010-5-5 17:58

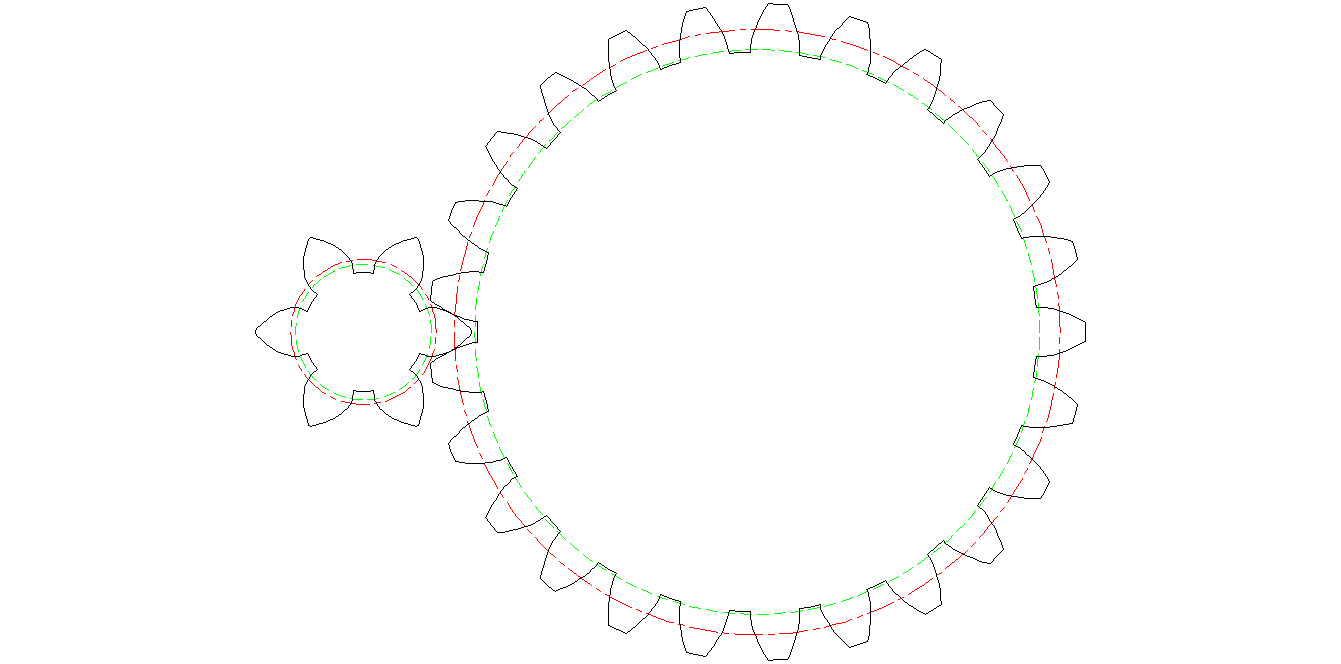

xx.dwg
