在齿轮计算中，变位系数始终算不对，请高手帮一下忙，谢谢了

yuyongji2005

真是高手啊

xinyujiangxi

看了，但还弄不明白，如何算来的。

48824305

零变位中心距是否标准中心距?
如果是,应该是15.5,而不是16.4947554733766

hyfjy

零变位中心距是否标准中心距?
如果是,应该是15.5,而不是16.4947554733766
48824305 发表于 2010-4-24 19:35


登录/注册后可看大图

别忘了这可是一对斜齿轮哦，有螺旋角呢，你说的15.5是直齿轮副的中心距呢。再算算20度螺旋角时中心距是多少哦。

48824305

15.5/cos20=16.4947554733766

48824305

在齿轮计算中，变位系数始终算不对

hyfjy

回复 25# 48824305

这是零变位时的中心距，而本例是变位系数和不为零，实际上要求是17.3，这时是总变位系数之和就应为0.92。计算参数如下：
外啮合圆柱齿轮副计算输入数据一览表  计算日期:2010-04-24    21:11:31
法向模数          Mn =           1
齿数              Z1 = 6        Z2 = 25
输入斜齿轮最小齿宽 B = 25
端面模数          Mt = 1.06418
法向齿形角       αn = 20
端面齿形角       αt = 21.17283
分度圆螺旋角      β = 20          Z1右旋齿轮        Z2左旋齿轮
     外啮合圆柱齿轮副计算结果
模数:               M =     1
齿数:               Z =     6                25
分度圆螺旋角:       β=     20
齿宽:               B =     25              25
法向压力角:        αn=     20
端面压力角:        αt=     21.17283
端面啮合角:       αt'=     27.24247
中心距:             L =     17.3003
分度圆直径:         d =     6.385               26.604
节圆直径:           d'=     6.697              27.904
径向变位系数:       X =     .6719                .2481
齿轮副计算齿宽:     b =     25
齿顶高:             ha=     1.557             1.134
齿根高:             hf=     .5781             1.0019
全齿高:             h =     2.135             2.136
齿轮齿顶圆直径:     De=     9.499   28.872
齿轮齿根圆直径:     Df=     5.229   24.601
基圆直径:           Do=     5.95404            24.80852
齿轮端面重合度:     Ea=     1.0157
齿轮轴向重合度:     Eb=     2.7217
齿轮总重合度:       E =     3.7374
最大滑动率:         F =     2.3174              2.6552
公法线跨齿数:       K =     2                    4
公法线公称值:       W =     4.988               10.92

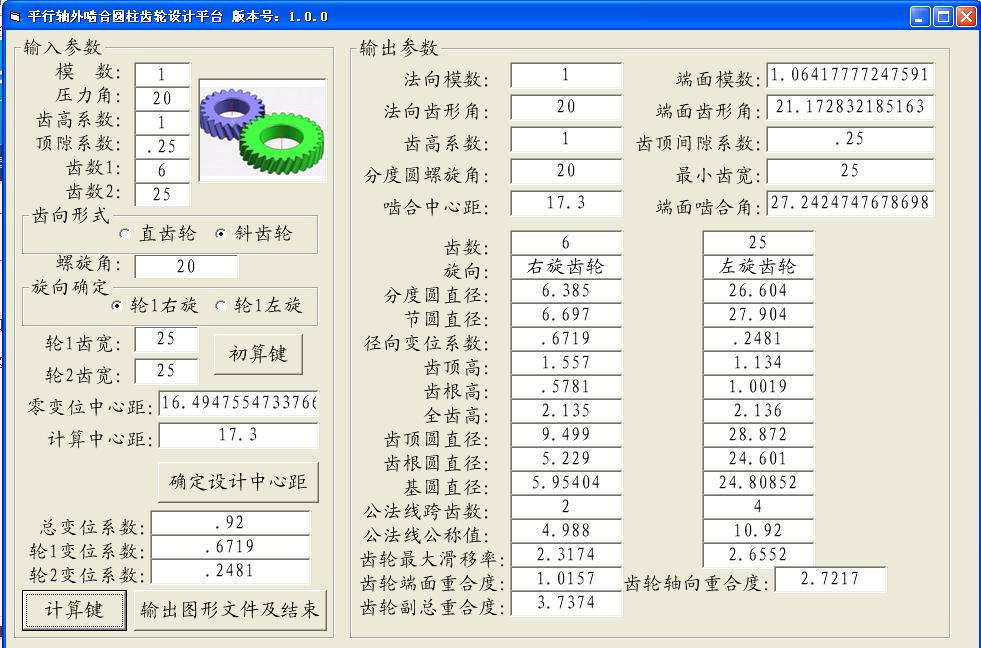

计算的图片如下：

48824305

Autocad图档

xx.dwg

48824305

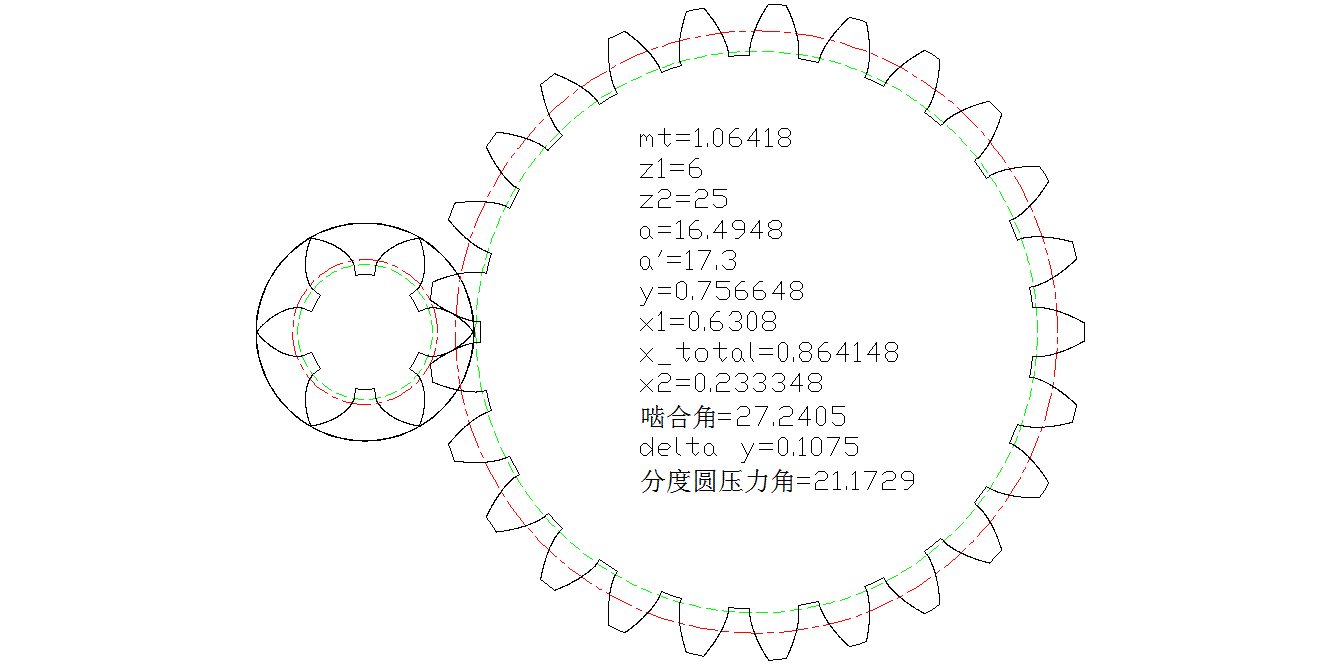

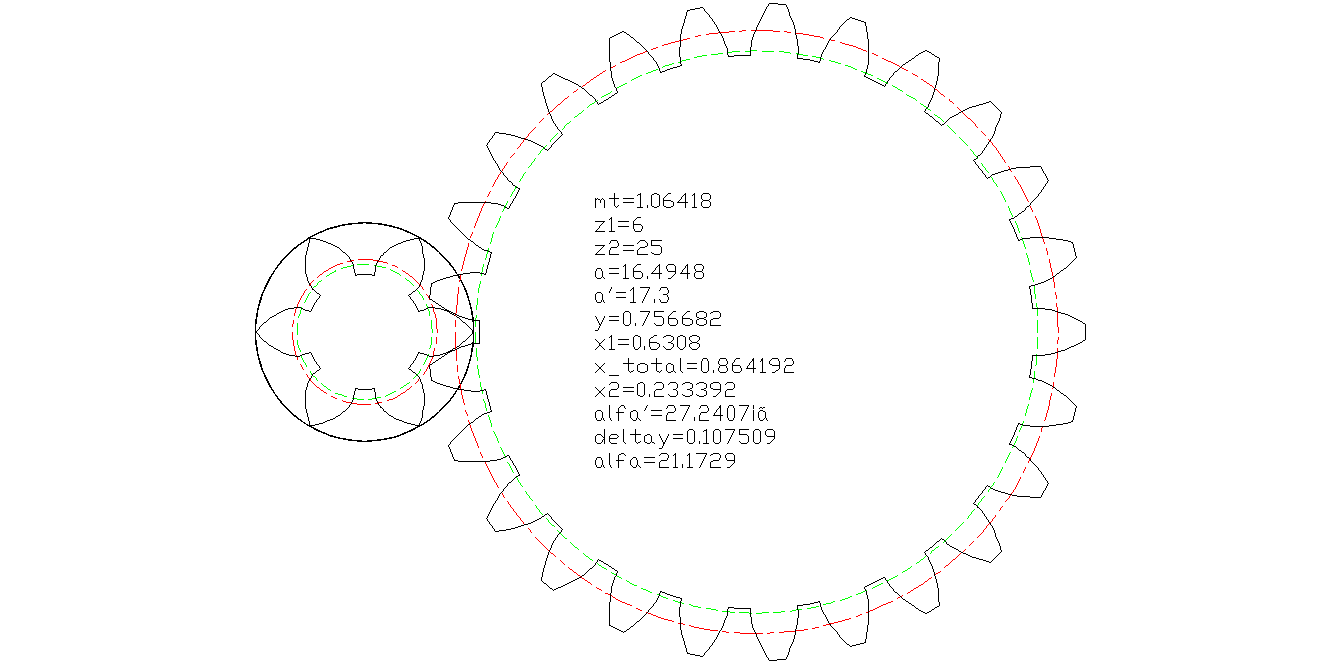

总因素X_total是计算出来的
x1是查手册得来的,x2=X_total-x1

hyfjy

总因素X_total是计算出来的
x1是查手册得来的,x2=X_total-x1
48824305 发表于 2010-4-25 13:01


登录/注册后可看大图

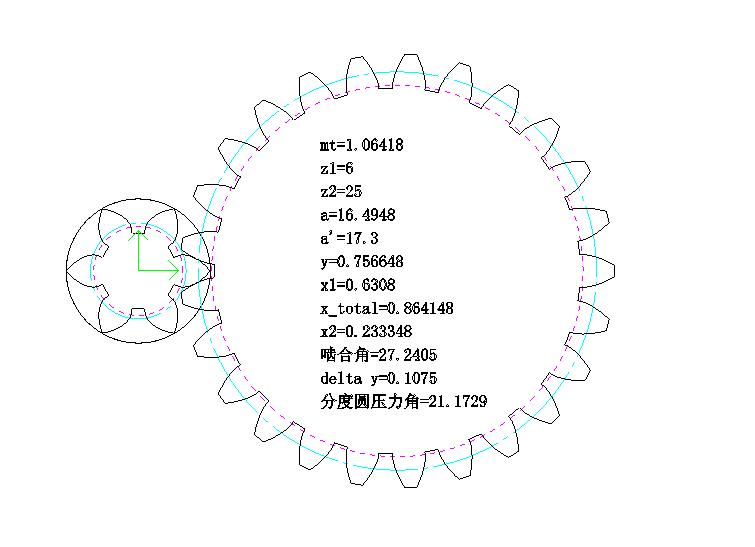

此图在设计计算过程中没根据公式取齿顶高降低系数，所以计算出来的小轮的齿顶是负值，也就是渐开线的终止点超过了正确计算的齿顶圆的直径，这样的数据做不出齿轮来。






正确的计算应套用如下的公式：

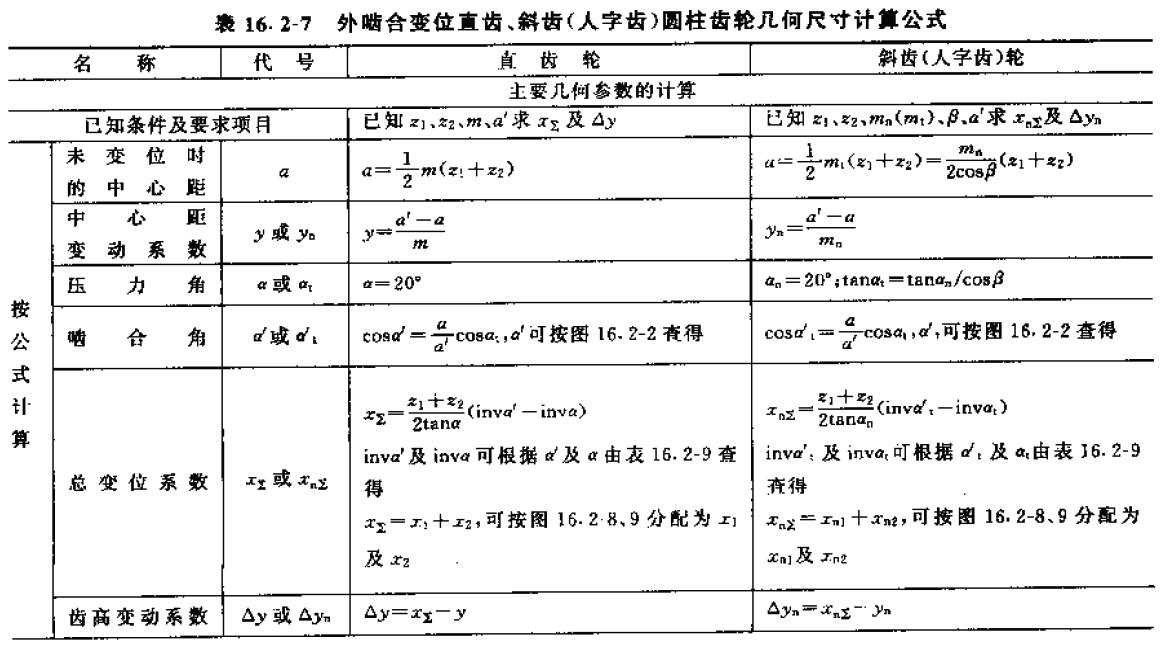

计算参数的公式：


图中的齿高变动系数也就是齿顶高降低系数。

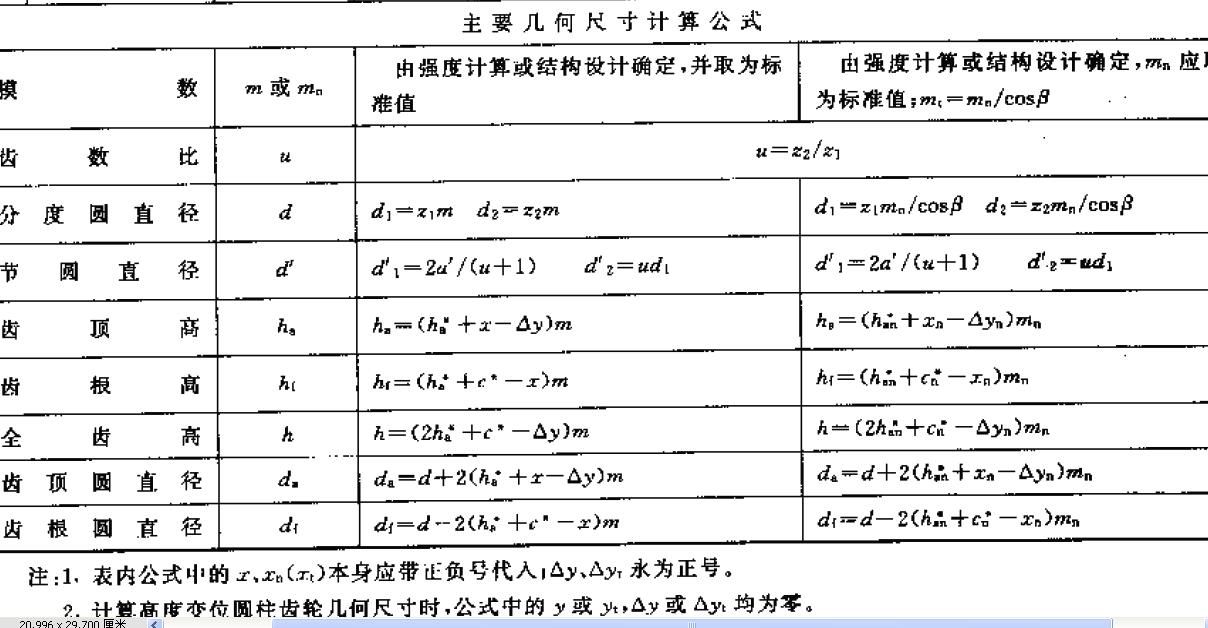

计算齿轮参数的公式：
