SH3---渐开线滚刀参数计算(界面简洁,功能齐全,使用方便)

刀疤五 · 发表于 2020-2-17 08:04

结论:
通过实例,可以发现,刀架角偏离(3度以内)时,齿根圆会变大,实际滚后起始圆变大,齿顶倒角变小.
齿形误差变化极小(<1.5um),可以不予考虑.

刀疤五 · 发表于 2020-2-18 14:43

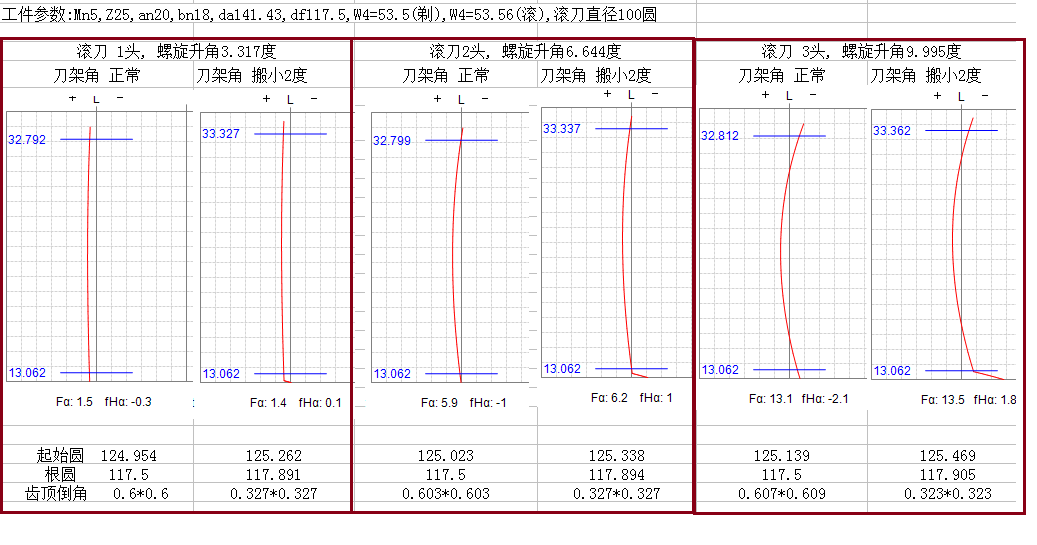

滚刀采用阿基米德造型,即端面齿形是直线,滚后工件齿形误差,以及刀架角有偏差时的齿形误差,及根圆,起始圆等比较数据,见下表:

qq8879123 · 发表于 2021-10-24 18:11

专业！

yxp · 发表于 2021-11-4 20:54

滚刀进行模拟加工避免实际加工出来的根切不足、有效长不足，齿顶倒角偏差的问题，软件不错啊，值得拥有。

yhltxy · 发表于 2022-3-5 15:19

刀疤五 · 发表于 2022-5-27 15:40

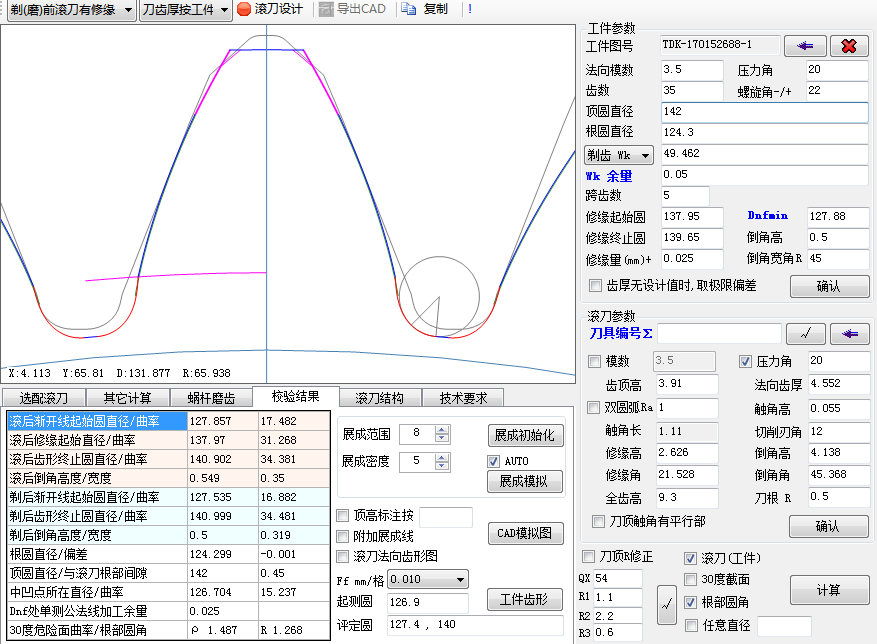

升级后的界面如下,工件顶总可以是修缘+倒角,全切顶部圆角等,功能增加了.


jixie043tutu · 发表于 2022-10-12 13:43

不错啊
