SH3---渐开线滚刀参数计算(界面简洁,功能齐全,使用方便)

wysongc

刀疤老师的都是经典之作，望而兴叹，为我们指明了前进的方向，望刀疤老师多多指教

刀疤五

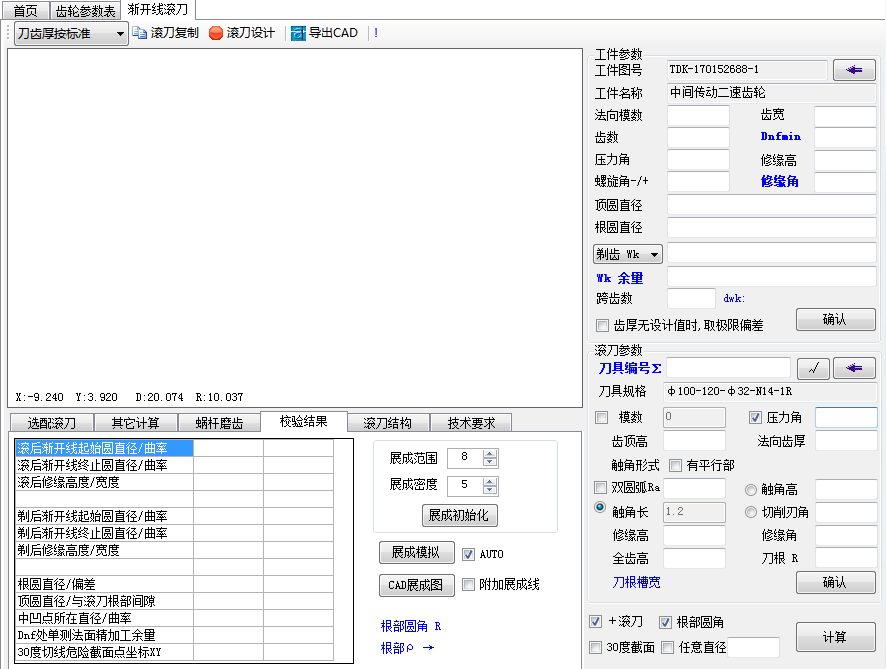

一直在用的滚刀计算,经过多年,也变化了不少,主界面如下:


【齿轮及刀具设计验算】尽力做到"界面简洁,使用方便,功能强大",
在数据计算中,都是按设计值来的,但很多参数是有公差的,因此先规定了数据的输入方法.

康康小白菜

楼主好，请问你这个软件的滚刀筛选，能实现滚刀借用功能么？比如我新产品加工周期很短，我像从已有的滚刀选出能借用的滚刀来开槽，再通过热前磨齿来精加工，那么如何确定选出的滚刀就一定没问题，并且定多大的跨测距？有这个功能么？

刀疤五

滚后选配的前提是:滚刀的基节与工件基节相同.
你提的这个功能理解了,就是说基节可以不相同,模拟滚后的工件齿形与要求相差多少,通过热前磨齿达到目标.有一定的实用性.开发样品,软件加此功能,省掉滚刀费用.
目前无此功能,近日添加,关注!

刀疤五

选配滚刀界面如上:
作用:确定好齿轮参数后,从滚刀库中选取符合要求的滚刀来,其中,滚刀直径可切换为"≤"或"≥".pmin处可切换为"严格"或"宽松".

关于比对
1.比对之前,要先输入工件参数并设计好滚刀.
2.通过选配滚刀,选出一系列刀具后,选择其中的一个进行比对.
如下图.红色为需要的滚刀齿形,兰色为选配的滚刀齿形,通过上下移动箭头,则兰色齿形会上下移动,每次移动量是多少,在设置中可修改.移动到兰色齿形全包容红色齿形后,通过在绘图区测量,可知要把兰色齿形修磨成红色齿形,磨量有多少?


滚齿齿形比对,模数应相等,模数不相等,则两把滚刀的齿距不一样,是无法修磨的.但可换一种方式处理.
如工件是Mn3.05,Z26,A24,Bn25,W4=32.7,我们按M3来设计滚刀,则刀的压力角21.756, 在滚刀库中有一把Mn3,A20的滚刀.
1.在设置项"滚刀选配基节偏差"改为0.2,则M3,A20的滚刀是可选出来的,一般不这样操作,直接在滚刀库中,选中此刀,点复制.之后可进行1.滚刀齿形比对,2加工结果比对,上下移动箭头时,加工的齿形(兰色线)是会变化的,此时,在模块界面右上方提示区会显示应的加工参数(工件Mn3.05,刀Mn3)

其它计算
主要用于双联齿,或工件有台阶时,计算是否会相碰,没有采用书上的公式,书上的公式不靠谱.书上的公式采用的滚刀是标准滚刀无触角的,且滚刀顶部圆角R=0,还引用了当量齿数的概念,属近似计算.本程序是按实际加工情况精确计算.其本了每个功能块都有实用的创新,近日实例说明,可关注.

刀疤五

蜗杆磨齿:
对磨后根部进行详细分析计算


程序计算比例,生成A4版面模拟图

QuickLong

很好,很强大!该有的功能,程序都涉及到了.

lccdy

太强大了，支持楼主，软件能放出来大家共享不？

jdk123523525

刀疤五 发表于 2018-11-15 16:02
蜗杆磨齿:
对磨后根部进行详细分析计算

我觉得你做的软件挺好的，购买你的多少钱？微信：jdk56666

西风烈

刀疤五 发表于 2018-10-29 22:22
一直在用的滚刀计算,经过多年,也变化了不少,主界面如下:

刀疤老师从事什么工作？
