有关弧齿造型-不走弯路，不要投机，正确创建螺伞模型的方法

马文辉

请教下 我怎么用UG打不开楼主的文件:L

hyfjy

回复 马文辉 的帖子


    我下载后试了一下，解压后的文件不是UG软件用的，是一个gif文件，点击后就可以看到的。谢谢。

马文辉

问题解决了  用UG也能打开了。

hyfjy

回复 马文辉 的帖子

还是第一次听说，UG可以打开GIF格式的文件，能否赐教一二，谢谢了。

马文辉

楼主的文件解压后就变成了.prt文件，所以才用UG去打，直接进入UG中是不能打开，需要把文件复制到保存目录中就可以了。

jingcailee

MrZhang 发表于 2009-6-10 14:45


登录/注册后可看大图

0、螺伞的齿面完全取决于加工，由此齿面建模必须从加工做起。
1、根据使用条件设计齿轮基本参数，根据性能 ...

楼主您给出了模型，可是建模过程还需要齿坯的数据还有加工的调整参数及刀盘的尺寸，请楼主能把这些参数提供全了，以便能和您的三维模型做个对比

woodee

MrZhang 发表于 2010-10-17 10:54


登录/注册后可看大图

按照我说过的上述过程，发个真正的弧齿锥齿轮，大家可以自己动手继续分析一下运动、接触区，看看。
本模 ...

今天抽时间，做了楼主提供模型的接触区动画演示。发现：
1. 按此模型加工，传动是可以的；
2. 楼主的UG6.0装配文件中，有一个距离约束似乎有点偏颇，造成干涉区的最大厚度达到0.02左右。

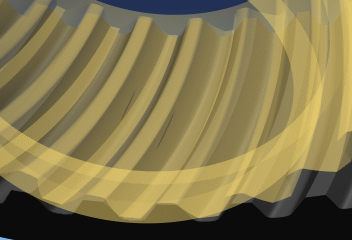

    一般讲，弧锥的接触区“厚度”为0.0064。下图就是按0.0064做的演示。可以看出啮合区长度达不到65%；

3. 仔细观察，28齿的凸面齿根段、或17齿的齿顶段，啮合区有突然漂移的现象。
    不知是否为弧齿加工的必然特性？

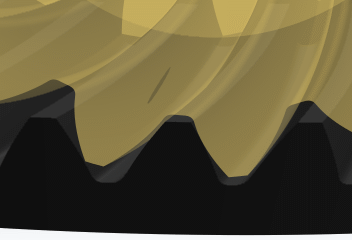

下图是对英国齿轮网站zakgear上提供的22齿:57齿的模型的啮合分析演示。啮合区长度与楼主的差不多，但很稳定，没有漂移现象。

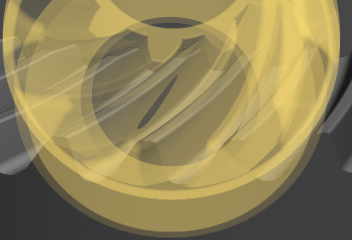

下图是俺用“投机”的方法做的小轮等距的螺旋锥齿轮啮合痕迹演示（Z10:Z41）。因为没有现成的加工方法（CNC雕刻除外），只好“投机”。但啮合区的变化还是稳定的，并且是比较准确的65%啮合区长度，啮合区厚度0.005（小模数齿轮）。


对了，楼主说过锻造，包括小轮吗？如果是，小轮模腔电火花时不会干涉吗？能给动画演示一下吗？

空穴来疯

楼主的文件解压后为。prt怎么用PROE5。0打不开，还要“选取UG*.prt过滤器”，不知怎么打开，谁会，请教了

woodee

回复 空穴来疯 的帖子

那个是UG6.0文件。
再用高一点版本的proe试试。

空穴来疯

回复 woodee 的帖子

谢谢WOODEE先生指教！
