求助:请帮忙算算

niuershiye · 发表于 2009-3-18 17:30

建议第二组改成：
xa=0.4，xb=0.6，xc=0.4，中心距=13.181。
然后再拼凑第一组。
8369
woodee 发表于 2009-3-18 17:28

登录/注册后可看大图

关键是公用一个内齿圈！

hucl45 · 发表于 2009-3-18 20:53

共用一个内齿圈
第一组:Za=15,Zc=12,Zb=39,a=13.45,符合 Za+Zc=Zb-Zc
XC>0,Xa<0,Xb=0
第二组: Za=12,Zb=39,Zc=13,a=13,Za+Zc<Zb-Zc
内啮合齿轮副,Xc=Xb=0,(非变位)
外啮合齿轮副,Xc=0,Xa>0,Xa=0.567

流得滑333 · 发表于 2009-3-19 21:17

本帖最后由流得滑333 于 2009-3-19 21:29 编辑

非常感谢大家的帮忙,我改一下看看效果怎么样.:)

流得滑333 · 发表于 2009-3-20 14:10

本帖最后由流得滑333 于 2009-3-20 14:54 编辑

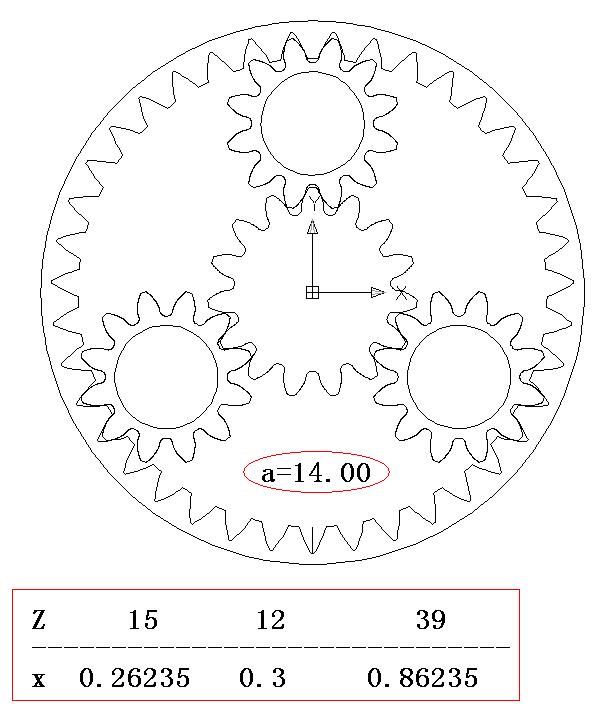

那第一组15 12 39X分别为0.162 0.22 0.6中心距为13.85,这组怎么样 10# woodee niuershiye

zxd · 发表于 2009-3-20 23:41

我想购买niuershiye的软件，联系ZXD5723@sina.com

niuershiye · 发表于 2009-3-25 09:53

我想购买niuershiye的软件，联系ZXD5723@sina.com
zxd 发表于 2009-3-20 23:41

登录/注册后可看大图

我的 QQ ：340438739 （水天一色）已经加你啦！
我马上去深圳，要联系快些。

woodee · 发表于 2009-3-25 11:45

那第一组15 12 39X分别为0.162 0.22 0.6中心距为13.85,这组怎么样 10# woodee niuershiye
流得滑333 发表于 2009-3-20 14:10

登录/注册后可看大图

楼主，凑算挺麻烦，太费时间了。
可以考虑购买牛老软件。呵呵。

makelele · 发表于 2009-3-25 12:02

请问牛老用的啥软件？能传一下么

niuershiye · 发表于 2009-3-25 16:13

那第一组15 12 39X分别为0.162 0.22 0.6中心距为13.85,这组怎么样 10# woodee niuershiye
流得滑333 发表于 2009-3-20 14:10

登录/注册后可看大图

这组数据还有根切。改一下。

流得滑333 · 发表于 2009-3-25 16:22

本帖最后由流得滑333 于 2009-3-25 16:51 编辑

呵呵,不烦.XA+2XB=2XC

17# woodee
