求助:请帮忙算算

流得滑333

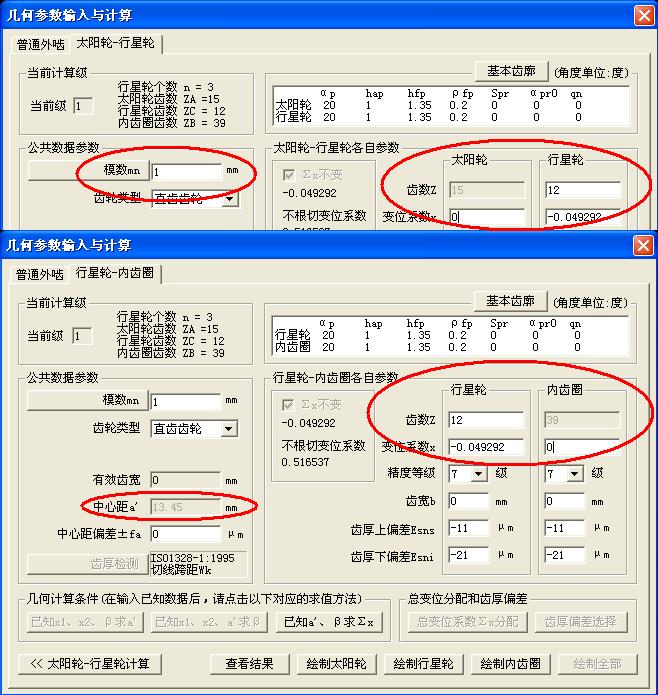

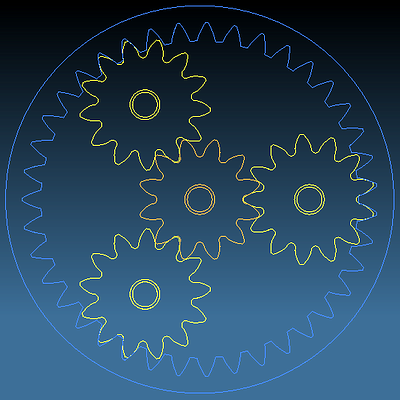

M=1  太阳轮Za=15,行星轮Zc=12;内齿Zb=39(x=0),中心距为13.45;

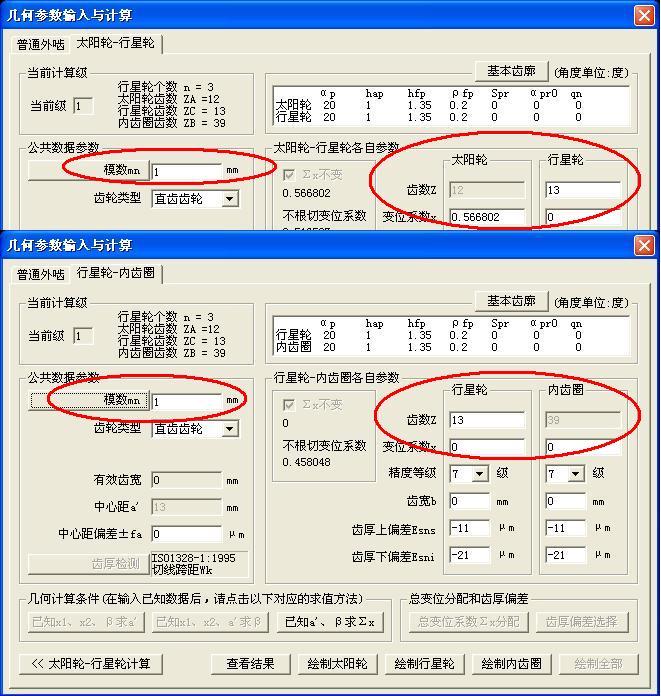

M=1  太阳轮Za=12,行星轮Zc=13;内齿Zb=39(x=0),中心距为13;
请前辈帮我算一下变位系数怎样分配才最合理,传动过程不干涉.

niuershiye

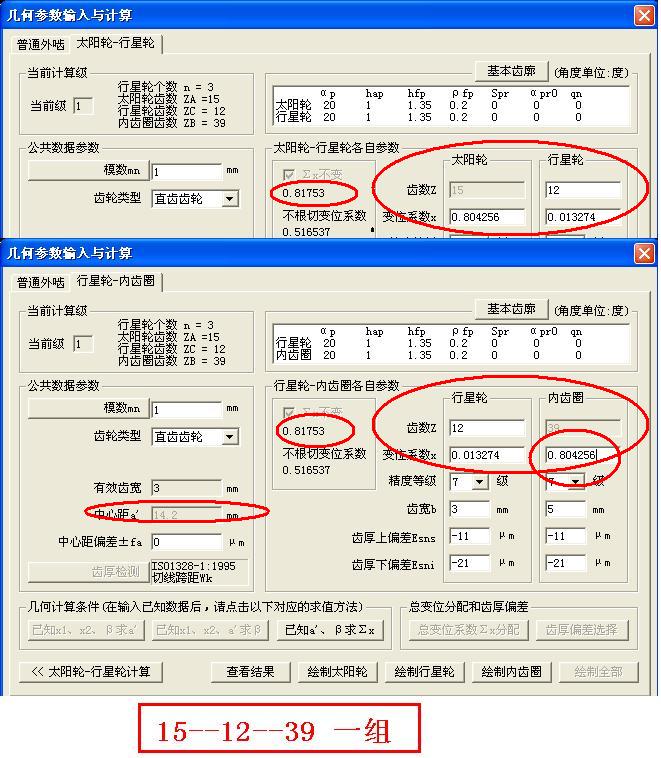

第一组 15-12-39
这样安排 不甚合理 。 12齿的必须“-”变位 ， 本来就根切了，又加重了根切 。

niuershiye

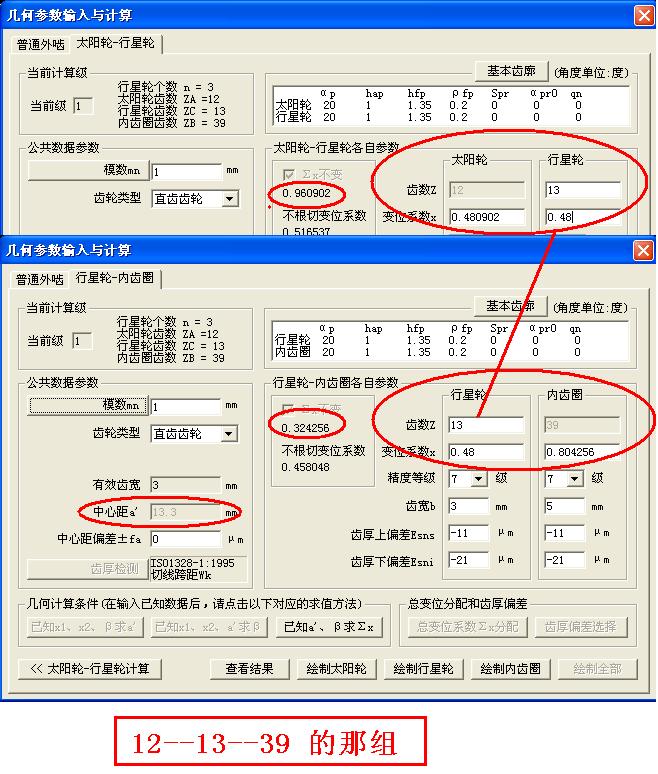

第二组 12-13-39
这样安排 不甚合理 。 13齿的必须“0”变位 ， 本来就根切了。

流得滑333

首先感谢牛老.              是呀,所以采用不顶切工艺滚齿,减小齿轮齿顶圆外径的方法避免根切

阿懵

4# 流得滑333
不过要注意重合度是否满足要求！！？

niuershiye

首先感谢牛老.              是呀,所以采用不顶切工艺滚齿,减小齿轮齿顶圆外径的方法避免根切
流得滑333 发表于 2009-3-18 15:20


登录/注册后可看大图

假如中心距可以改变，内齿圈保持同样变位（看样子是公用内齿圈）， 改变一下设计要比现在好得多 ！

流得滑333

中心距可以改,那帮忙算一下多少会好一点 .如果再不行,那行星轮齿数也改小6# niuershiye

niuershiye

这组要好一些 ！
需要的话，还可以调整的更好一些 。

niuershiye

行星轮系设计是最近刚刚补充进来的。
绘图部分下周一（2009-3-23）出来 。现在正在调试 。

woodee

建议第二组改成：
xa=0.4，xb=0.6，xc=0.4，中心距=13.181。
然后再拼凑第一组。
