救助行星齿轮中心距和变为系数是多少？

pengyanlong · 发表于 2009-3-3 22:46

您需要登录才可以下载或查看，没有账号？注册

x

NWG型行星齿轮Z1=14 Z2=27 Z3=70 内齿圈固定 M=3 中心距多少？变为系数是多少？

韦沃 · 发表于 2009-3-4 09:20

Ｚ1,Z2,Z3变位系数分别为0.554,0.605,0.605.中心距为64.5

woodee · 发表于 2009-3-4 10:44

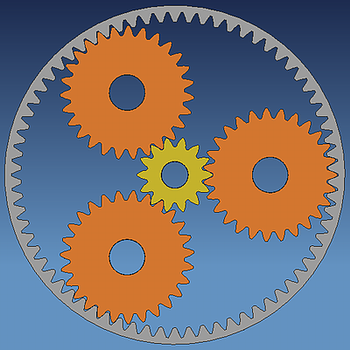

按楼上参数画的，啮合没问题：

niuershiye · 发表于 2009-3-4 11:49

本帖最后由 niuershiye 于 2009-7-25 08:58 编辑

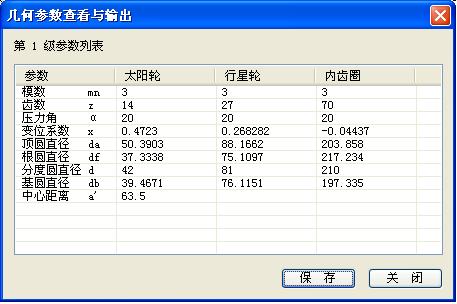

a=63.5 计算的

pengyanlong · 发表于 2009-3-4 17:50

太感谢各位了！

zxd · 发表于 2009-3-4 23:34

niuershiye的软件能购买?

admin · 发表于 2009-3-6 16:16

niuershiye的软件能购买?
zxd 发表于 2009-3-4 23:34

登录/注册后可看大图

当然可以，你直接跟他老人家联系呢。

liulei1018 · 发表于 2009-7-25 00:21

请问全套大概要多少啊？

niuershiye · 发表于 2009-7-25 08:41

本帖最后由 niuershiye 于 2009-7-25 08:47 编辑

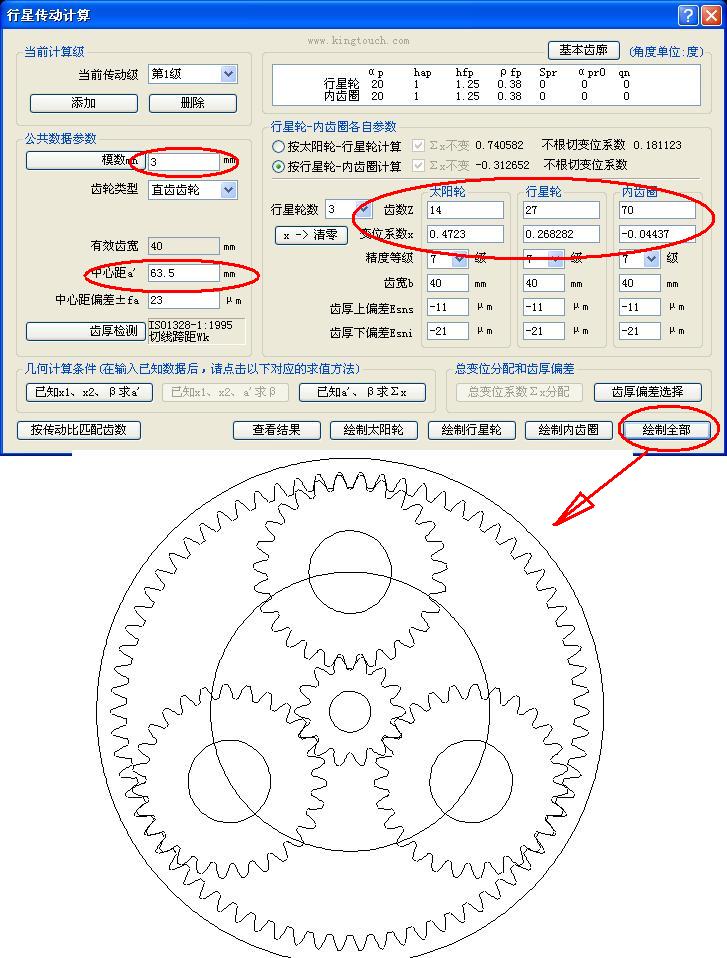

2009-05 对软件做了修改。

操作简化了。全部计算只需一个界面

=====================

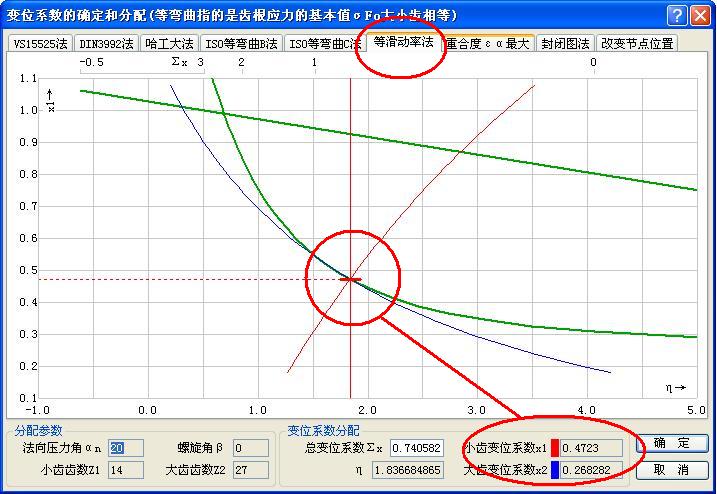

变位系数按照等滑动分配的！

poxiangzi · 发表于 2009-7-28 22:36

不知按照等滑动系数与按照等强度计算变位系数两者的优势各在哪里，是否可以统一：
http://www.gearbbs.com/forum.php ... amp;page=2#pid53504
