插花键问题

jfathena · 发表于 2011-11-9 21:50

您需要登录才可以下载或查看，没有账号？注册

x

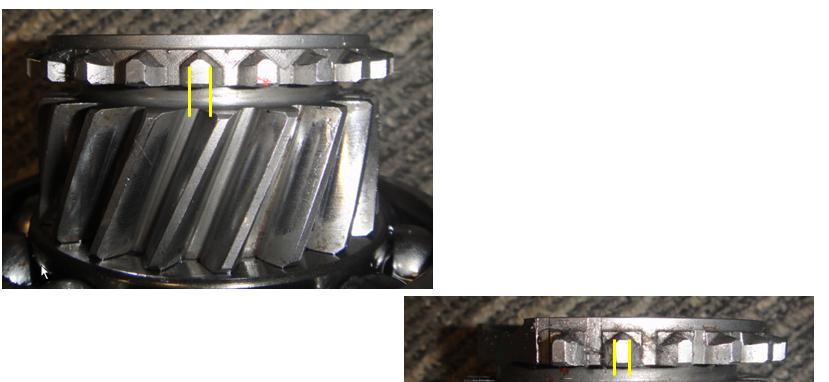

各位，插齿机插出来的花键齿感觉不一样宽是怎么回事。[attachimg]49945[/attachimg

杨大侠 · 发表于 2011-11-10 00:39

齿圈跳动大或齿坯的外圆跳动大引起的。

xuefengtang · 发表于 2011-11-10 13:05

请问：是一个齿的齿宽?还是圆周方向上各个齿相互之间的？

永生 · 发表于 2011-11-10 13:44

齿圈跳动大或齿坯的外圆跳动大引起的

minzi · 发表于 2011-11-10 14:49

检测一下就知道了。

wfy · 发表于 2011-11-10 18:08

变速器设计上有增厚齿以及减薄齿他们是均匀分布的

杨大侠 · 发表于 2011-11-10 18:31

如果楼主说的是一个齿的上下不一样宽，说明这个花键是一个倒锥齿，汽车变速器中的双联齿就是这一种。插齿机上实现插倒锥齿，老式的Y54是在床身上加斜垫铁，新式的插齿机带有摇摆工作台，可以直接搬角度。

一屡清风 · 发表于 2011-11-10 19:21

楼上那位老哥是不是很迷茫啊

jfathena · 发表于 2011-11-10 21:29

杨大侠发表于 2011-11-10 18:31

登录/注册后可看大图

如果楼主说的是一个齿的上下不一样宽，说明这个花键是一个倒锥齿，汽车变速器中的双联齿就是这一种。插齿机 ...

不是倒锥齿，图纸是直齿，花键逐渐变宽，应该是齿圈跳动大引起的

jfathena · 发表于 2011-11-10 21:33

杨大侠发表于 2011-11-10 18:31

登录/注册后可看大图

如果楼主说的是一个齿的上下不一样宽，说明这个花键是一个倒锥齿，汽车变速器中的双联齿就是这一种。插齿机 ...

杨大侠，还有一个问题，如果出现这种情况，量M值或公法线会有差别吗
