这个斜齿变位系数X2=？

yinlijun123 · 发表于 2008-12-19 15:09

您需要登录才可以下载或查看，没有账号？注册

x

实际中心距aw=19.2 Z1=3 Z2=42 X2=? m=0.7 Y=22度 q=?
未变位a=17.3 希望帮助，谢谢！

woodee · 发表于 2008-12-19 17:07

未变位a=17.3，

这个好像有问题：
0Worm Pair Assy 0811.png

yinlijun123 · 发表于 2008-12-19 17:44

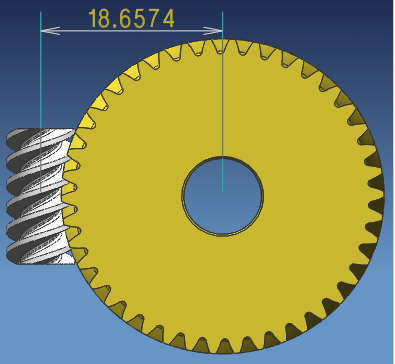

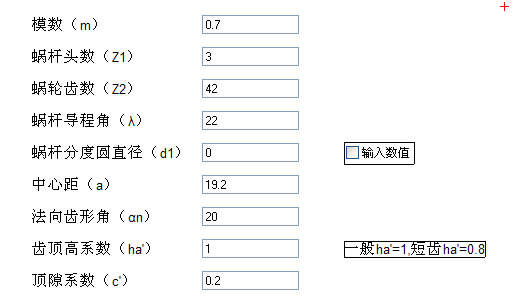

我是按蜗轮蜗杆计算方法算的，不知是否正确

freefreemen · 发表于 2008-12-20 10:43

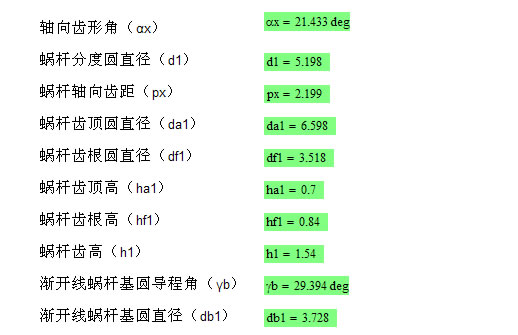

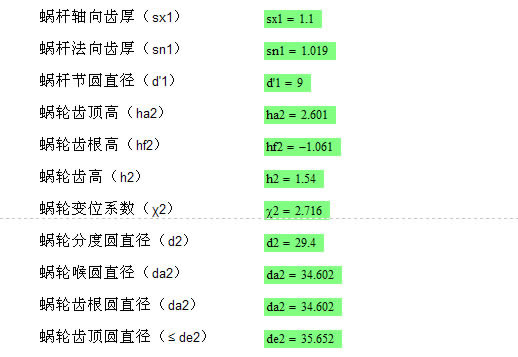

用书上的公式计算了一下，不知是否正确:)

yinlijun123 · 发表于 2008-12-20 11:29

实测斜齿外径33.6 蜗杆外径7.3

kouzq · 发表于 2008-12-20 11:30

tany=z1/q，可得：q＝3/tan22o=7.425，
蜗杆分度圆直径：d1=mq=5.198mm，
蜗轮变位系数x2＝（aw－a）/m=(19.2-17.3)/0.7=2.714

yinlijun123 · 发表于 2008-12-20 11:37

kouzq你好：你所给斜齿轮变位系数x2＝（aw－a）/m=(19.2-17.3)/0.7=2.714我也算过，不敢相信有这么大

woodee · 发表于 2008-12-20 12:31

4# freefreemen

FFM，圆柱螺旋齿传动，变位请况下，中心距公式是怎样的？我还没时间推导。

freefreemen · 发表于 2008-12-20 13:22

8# woodee
书上是这么写的
A=(d1+d2+2*χ2*m) /2

kouzq · 发表于 2008-12-20 14:34

按照你给的参数，蜗轮的变位系数的确应为x2＝2.714，一般x2应在正负1之间，太大会使蜗轮齿顶变尖（与正变位齿轮一样），你再检查一下数据是否有误？
