求助“三级行星减速机的设计”

发表于 2008-12-5 21:19 | 显示全部楼层

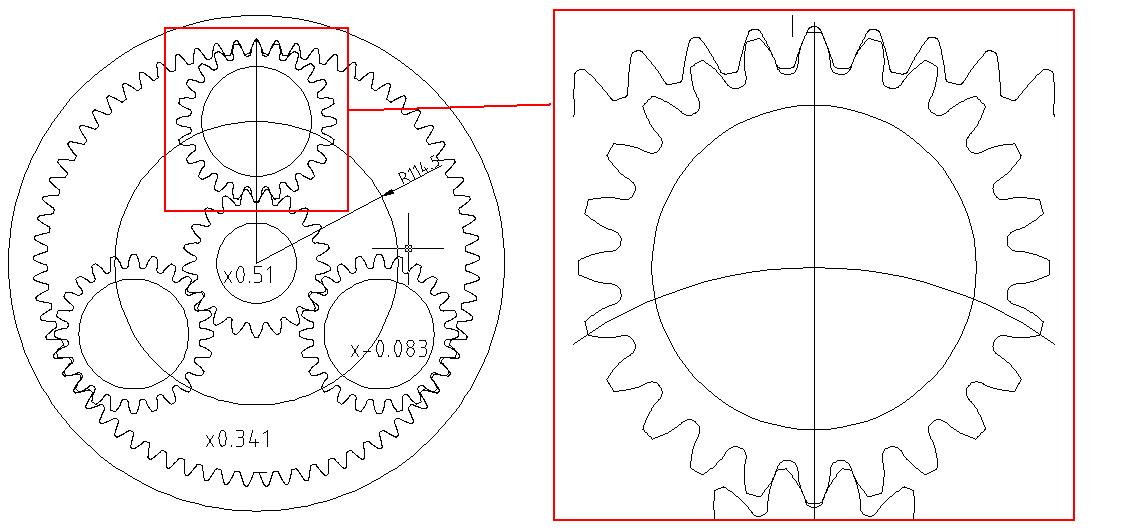

第三级 21-24-69 mn=5

为了节省，将第三级内齿同第二级定为相同，适当调节参数。

评分

1 查看全部评分

admin

【忘记密码、忘记用户名、忘记Email，如何找回？】

回复

发表于 2008-12-5 21:23 | 显示全部楼层

1-2-3 级，都是按照公称齿厚（即无侧隙的），这样才可以更好地检测参数的正确性。
将来实际图纸给多大侧隙，由设计者按照实际工作要求确定。

【如果获得“齿轮币”？获得“齿轮币”的几种方式：】

回复

楼主| 发表于 2008-12-5 21:30 | 显示全部楼层

回复 12# niuershiye 的帖子

非常感谢！你辛苦了

【忘记密码、忘记用户名、忘记Email，如何找回？】

回复

楼主| 发表于 2008-12-6 21:27 | 显示全部楼层

回复 4# 阿懵的帖子

您好！您帮忙算的一级减速的参数中，太阳轮的变位系数比较小，滚齿时肯定会产生根切现象，这个应如何解决呢？

【如果获得“齿轮币”？获得“齿轮币”的几种方式：】

回复

楼主| 发表于 2008-12-6 21:38 | 显示全部楼层

回复 14# pzc970526 的帖子

现在这组数据中，一级好像内齿轮齿根过渡线与小齿轮齿顶会产生干涉，同时小齿轮齿根过渡线与内齿轮齿顶也会干涉。

评分

1 查看全部评分

admin

回复

发表于 2008-12-30 11:01 | 显示全部楼层

gongtongjinbu

回复

发表于 2010-11-8 12:29 | 显示全部楼层

力士乐的参数，GFT80，大家都在抄
