求助“三级行星减速机的设计”

pzc970526 · 发表于 2008-12-4 20:46

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

三级行星减速机，一级减速：太阳轮Z=11 M=3,行星轮Z=37M=3,内齿圈Z=88 M=3;二级减速：太阳轮Z=18 M=5,行星轮Z=26 M=5,内齿圈Z=69 M=5;三级减速：太阳轮Z=21 M=5,行星轮Z=24 M=5, 内齿圈Z=69 M=5.请专家帮帮忙，拼凑一下各级中心距和个齿轮的变位系数。

milemarker · 发表于 2008-12-4 21:47

我先问一下,你是设计的还是测绘的?如果是测绘的重新看一下齿数(一级传动),我感觉有点问题

bingicedong · 发表于 2008-12-4 21:59

这也没有什么难的啊,找个软件一算就出来啊

阿懵 · 发表于 2008-12-5 11:52

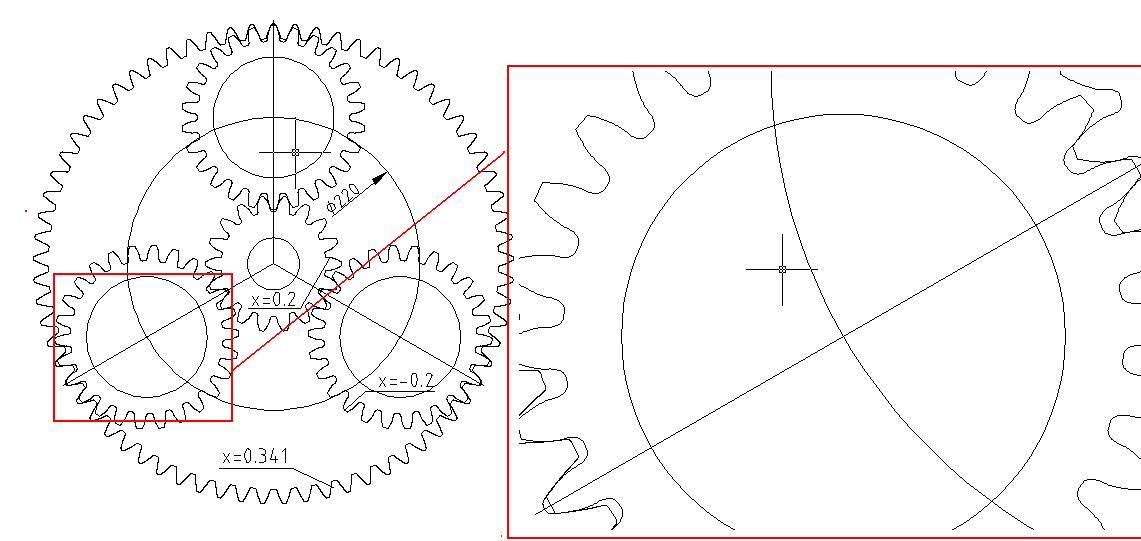

设计有点变化，我认为这样会更好一点，仅供参考！！

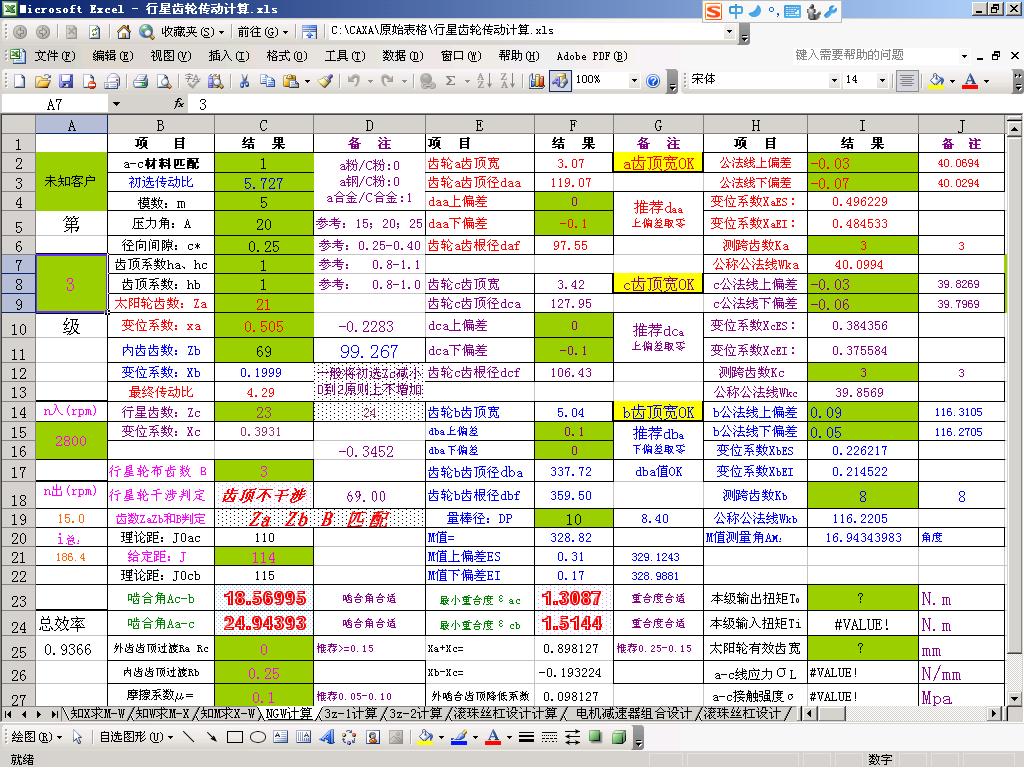

请你仔细看看附件的表格！有不清楚的地方可以给我联系！
只需要看看齿轮参数：其他的可以不用关注！！

[ 本帖最后由阿懵于 2008-12-6 08:39 编辑 ]

pzc970526 · 发表于 2008-12-5 13:23

你好！
我是测绘的，齿数我又数了，没有错误。关键二级和三级的好像不好拼。

pzc970526 · 发表于 2008-12-5 13:34

非常感谢版主！图片看的很清楚。我是测绘的，一级减速齿数我又数了一下，行星轮确实是37齿.如果用37齿，不知能不能拼出来。是在不要意思给您添麻烦了。

阿懵 · 发表于 2008-12-5 16:00

37齿可以但是变为系数太大，重合度降低不太好！

niuershiye · 发表于 2008-12-5 17:58

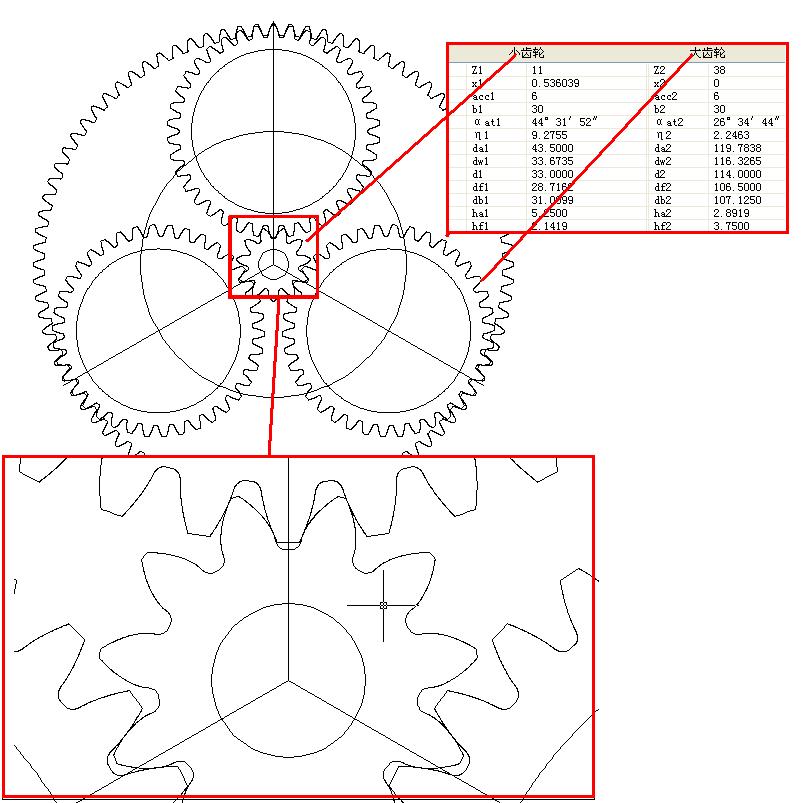

第一级 11-38-88 （37 变位系数太大）

niuershiye · 发表于 2008-12-5 20:03

第二级 18-26-69 a=110

pzc970526 · 发表于 2008-12-5 21:06

非常感谢！那第三级呢？
