行星齿轮设计示助

admin

原帖由 忆凌风 于 2008-10-25 22:48 发表


登录/注册后可看大图

版主你这是什么软件啊，叫什么名子，能说一下吗，你是拿钱买的还是下载的，我想下载一个看看，谢谢版主了，刚刚毕来，小新手一个，努力学习

呵呵，那软件就是他自己的开发的！！http://www.kingtouch.com

davisdudong

m=1.25
z1=13,z2=19,z3=53
x1=0.4171, x2=0.2454, x3=-0.124
ha*=1,c*1=c*2=0.4, c*3=0.25
齿宽b=10~12

中心距20.7367,速比5.0769

[ 本帖最后由 davisdudong 于 2008-10-27 11:22 编辑 ]

阿懵

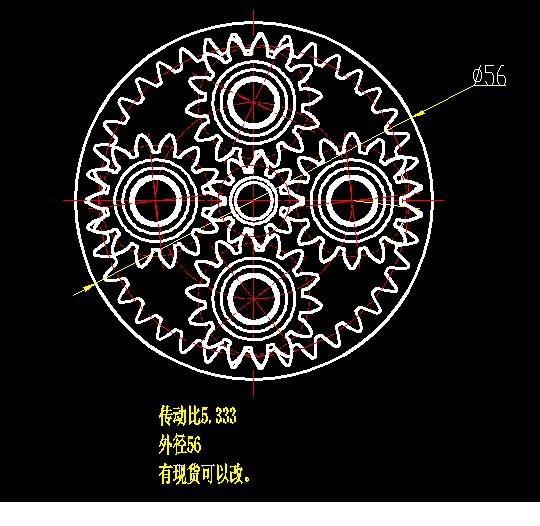

我有现货可以改制一下满足你的要求QQ:412289472
传动比5.333，最大承载扭矩100牛米，不知是否合你用？
如果你想自己设计有对行星传动和齿轮不太熟悉的话，建议你还是向niuershiye斑竹求助，他有专家系统。

[ 本帖最后由 阿懵 于 2008-10-27 11:21 编辑 ]

niuershiye

按照强度条件， 接触疲劳是主要矛盾 ， 这种高速情况适当增加太阳轮的齿数，适当减小模数是有利的。

[ 本帖最后由 niuershiye 于 2008-10-27 12:50 编辑 ]

冯德江

版主的软件很强大，要是能下载下来就好了。
