行星齿轮设计示助

hy2008 · 发表于 2008-10-25 17:15

您需要登录才可以下载或查看，没有账号？注册

x

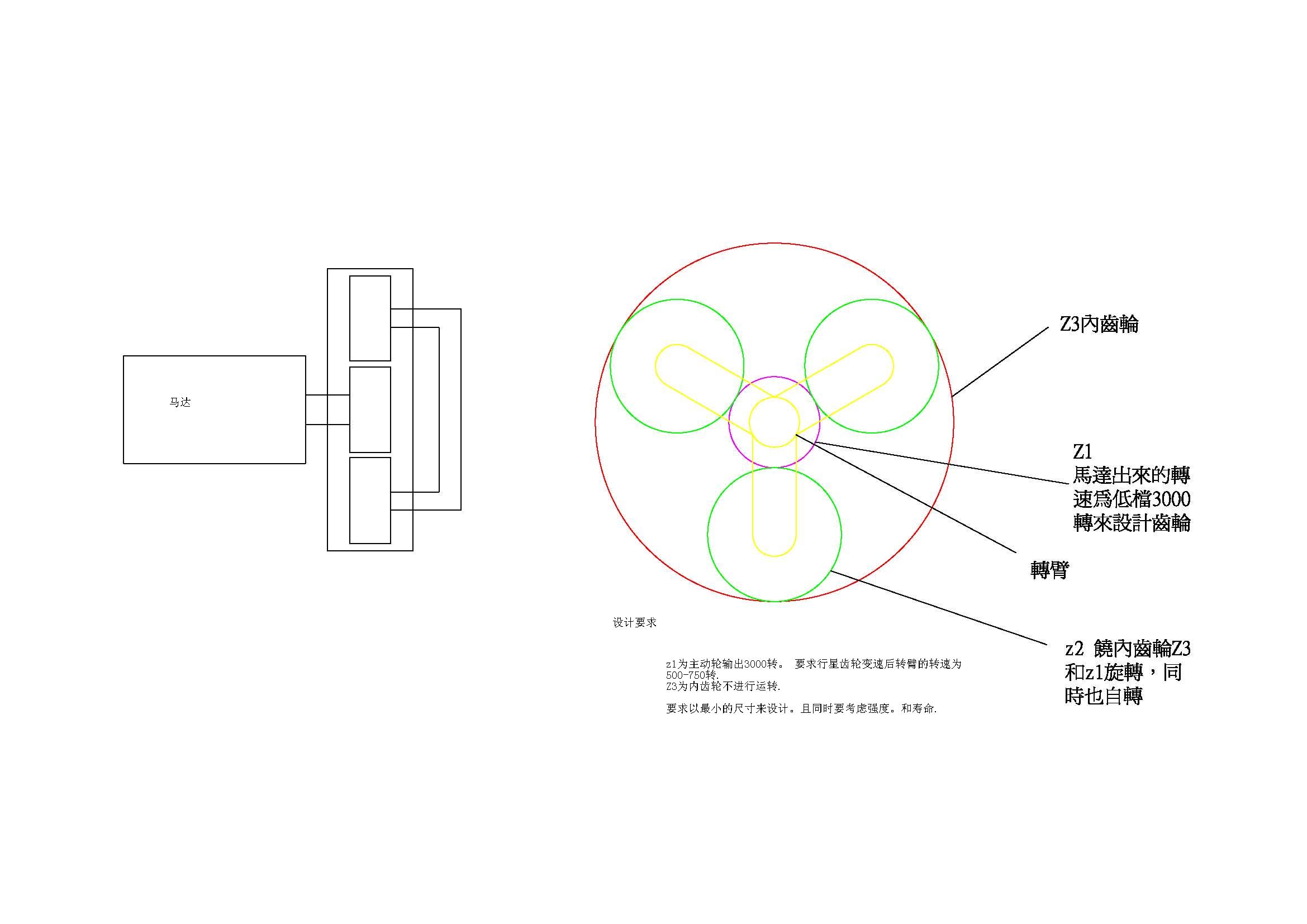

要求二级变速.
要求尺寸尽可能做小。整个外径不得大于75mm
是否可以做到。

hy2008 · 发表于 2008-10-25 17:32

烦请帮忙算出传动比
齿数。模数。装配中心距离。

milemarker · 发表于 2008-10-25 18:43

1.传递的扭矩多大?传动比你不是给出来了吗,3000/500~750(取600)=5.
2.你的图纸好象是一级行星轮传动,怎么来两级啊?

[ 本帖最后由 milemarker 于 2008-10-25 18:47 编辑 ]

niuershiye · 发表于 2008-10-25 18:44

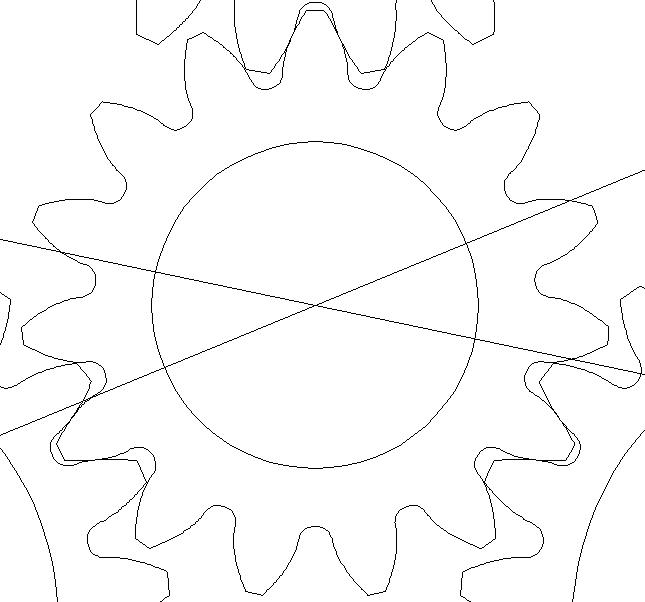

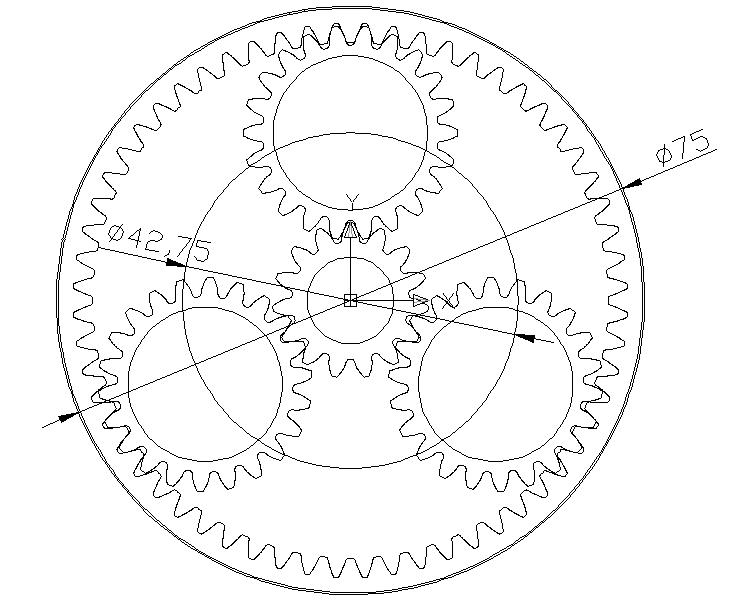

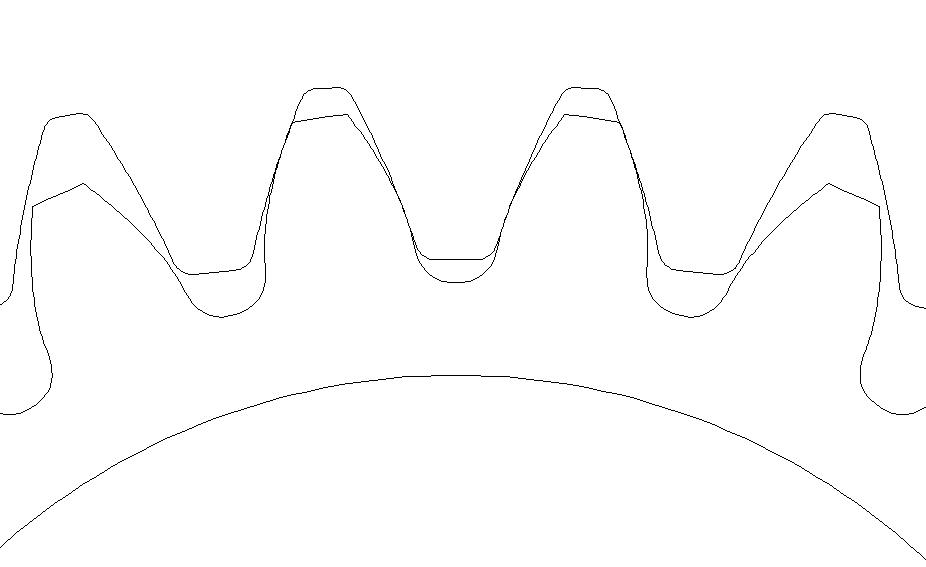

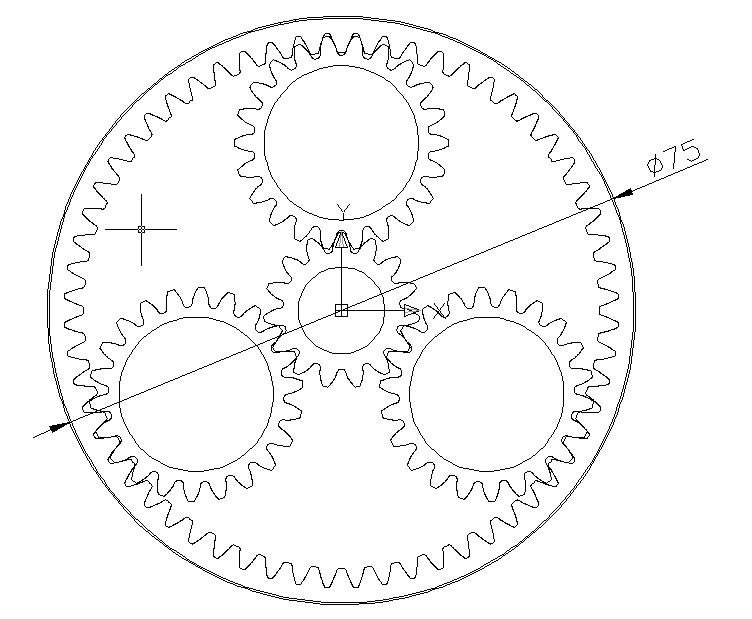

z15 - z22 - z60
x0.38-- x0.1668 x0.1668

a=21.375 mn 1.125 (ISO54 -1996 新标准有此模数）

[ 本帖最后由 niuershiye 于 2008-10-25 19:43 编辑 ]

hy2008 · 发表于 2008-10-25 19:01

楼上的版主大哥
不知x0.38-- x0.1668 x0.1668 是什么意思哦
我第一次接触行星齿不太懂。
不知此方案设计齿轮强度是否足够呢
用什么材料比较好呢

niuershiye · 发表于 2008-10-25 19:09

z15 -       z22 -       z60
  ||             ||                ||
x0.38--  x0.1668    x0.1668

==============
只是按照不大于 75 作的，强度，你没给条件。

hy2008 · 发表于 2008-10-25 19:19

那你目前的这个强度可以达到多少呢
、会打滑吗?
我的马达的功率是800w--1000w

hy2008 · 发表于 2008-10-25 19:23

z15 -       z22 -       z60
  ||             ||                ||
x0.38-- x0.1668    x0.1668
还是不懂哦
能不能说得明白点哦
我是新手呀

niuershiye · 发表于 2008-10-25 20:45

那个对应关系 Z15 X0.38 。。。。。。
=============================

用高级材料还可以！

忆凌风 · 发表于 2008-10-25 22:48

版主你这是什么软件啊，叫什么名子，能说一下吗，你是拿钱买的还是下载的，我想下载一个看看，谢谢版主了，刚刚毕来，小新手一个，努力学习
