此锥齿图参数能出3D图档吗?

poxiangzi

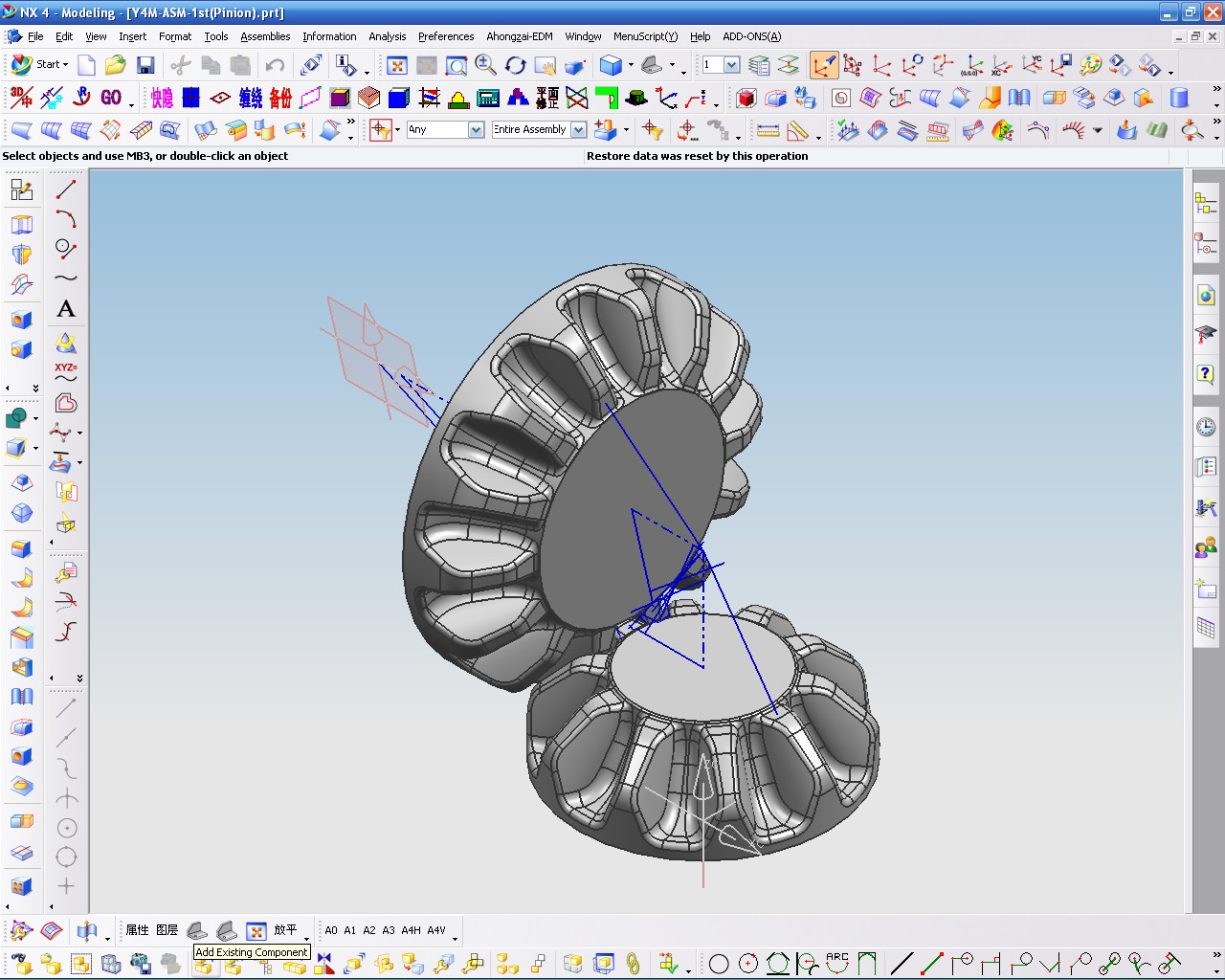

“装配时注入角度参量，模拟两个齿轮啮合旋转，输入一个齿轮旋转角度值，观察测量齿轮的啮合情况”，这个是怎么做的，能否指点一下呢？我也是用UG做的直齿圆锥齿轮装配。

[ 本帖最后由 poxiangzi 于 2008-11-16 17:47 编辑 ]

woodee

原帖由 poxiangzi 于 2008-11-16 17:35 发表


登录/注册后可看大图

“装配时注入角度参量，模拟两个齿轮啮合旋转，输入一个齿轮旋转角度值，观察测量齿轮的啮合情况”，这个是怎么做的，能否指点一下呢？我也是用UG做的直齿圆锥齿轮装配。

就是用标准面、轴的装配，有的面之间输入角度约束。
给一个装配文件作参考。改变W值，就会啮合旋转。
copy ToolGear.rar (569.57 KB, 下载次数: 42)

2008-11-16 18:44 上传

点击文件名下载附件

poxiangzi

原帖由 woodee 于 2008-11-16 18:44 发表


登录/注册后可看大图

就是用标准面、轴的装配，有的面之间输入角度约束。
给一个装配文件作参考。改变W值，就会啮合旋转。
5973

先谢过，看了再请教，呵呵！
