此锥齿图参数能出3D图档吗?

学徒工1级 · 发表于 2008-10-21 00:39

您需要登录才可以下载或查看，没有账号？注册

x

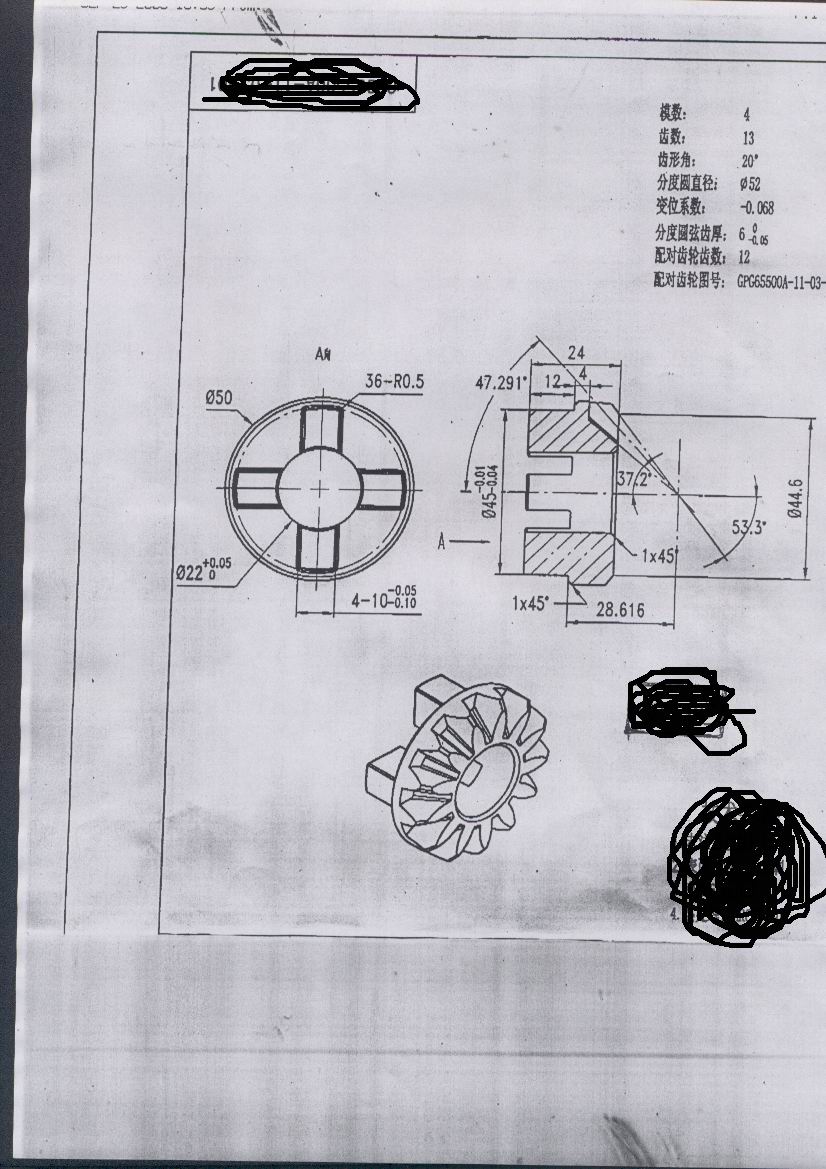

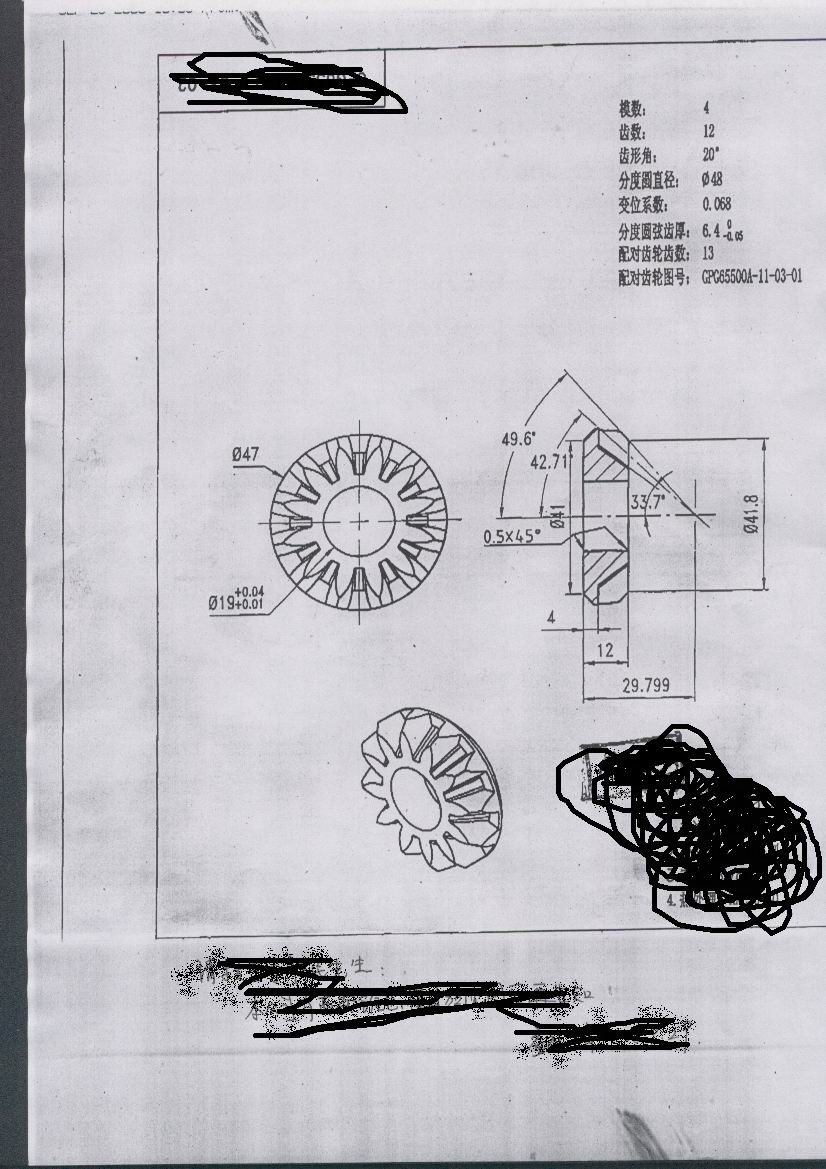

有那位高手能出此两个产品的3D图>?
求做模形的方法

along2004386 · 发表于 2008-10-21 09:24

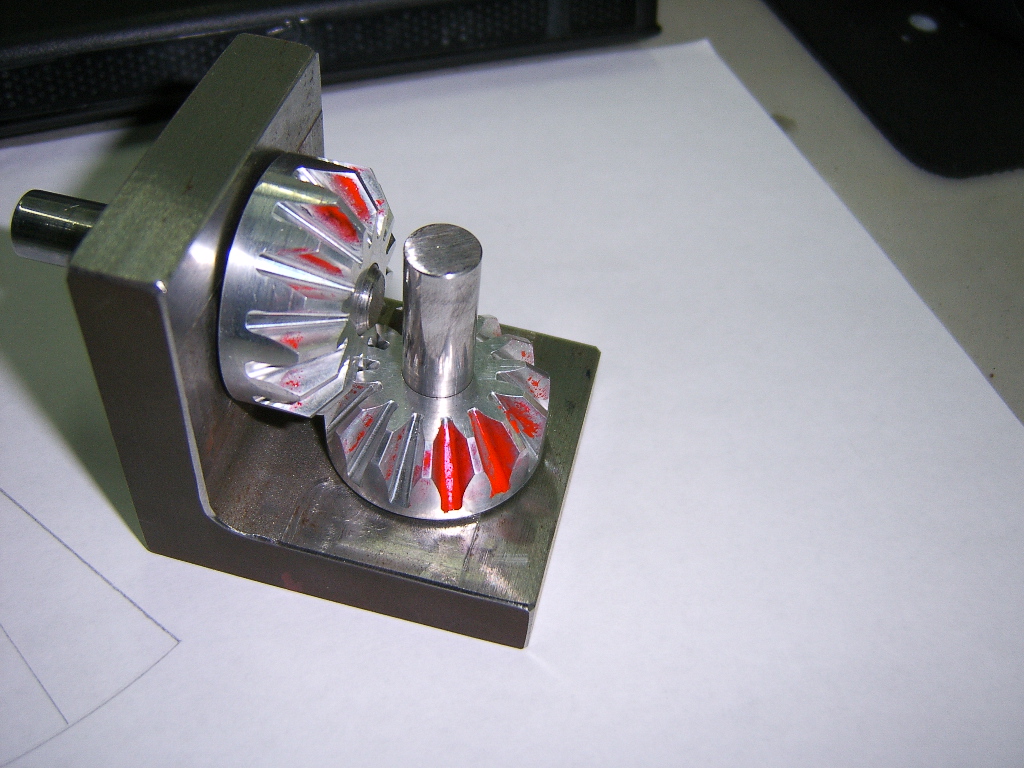

我做的模型后加工出来的，供楼主参考。

along2004386 · 发表于 2008-10-21 09:28

你这产品应该是粉末冶金制作的吧，如果有兴趣我们可以交流，我可以提供电极或模具。zyj780828@sina.com

woodee · 发表于 2008-10-21 14:03

原帖由 学徒工1级 于 2008-10-21 00:39 发表

 登录/注册后可看大图

有那位高手能出此两个产品的3D图>?
求做模形的方法

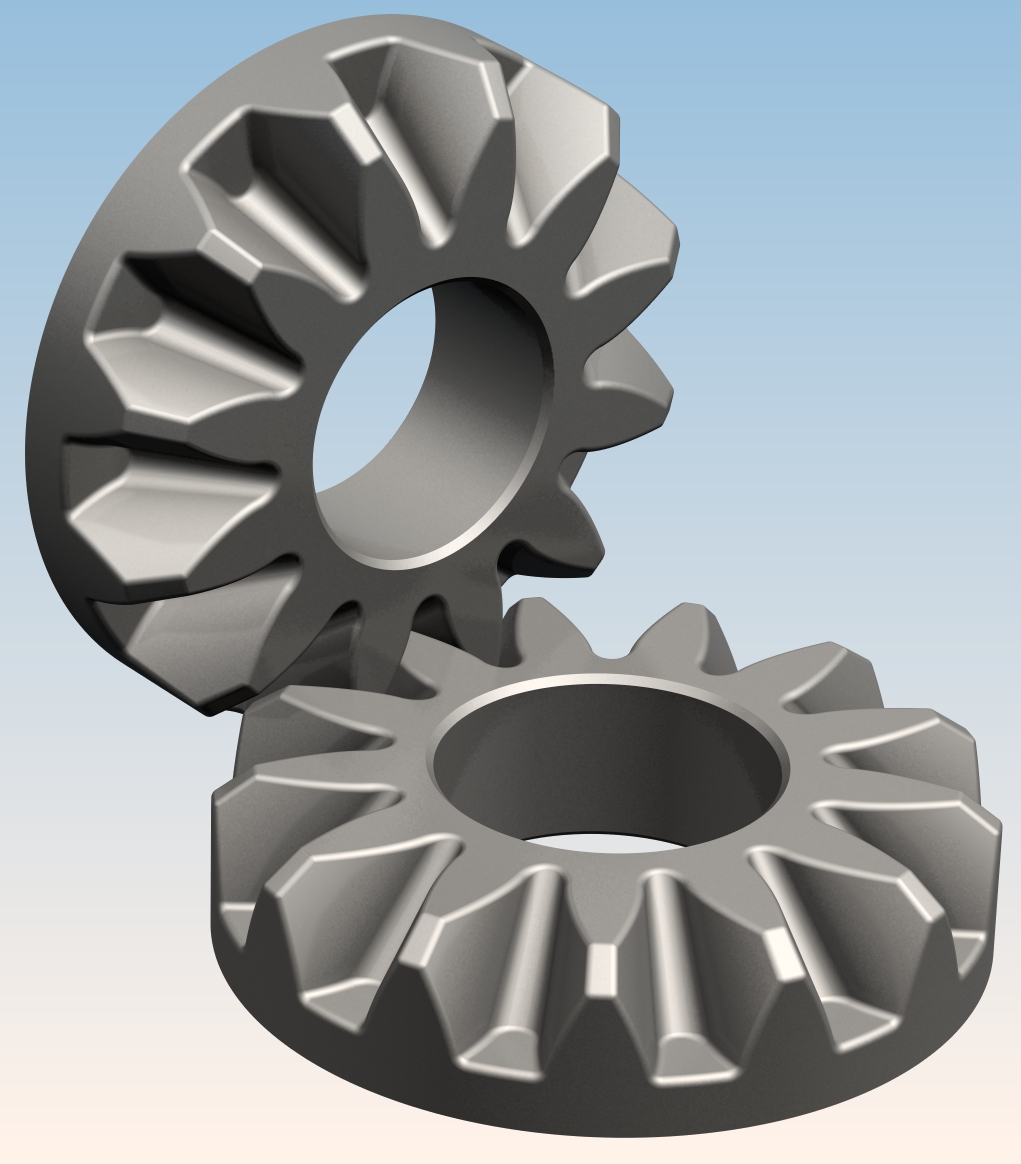

可以，但需要修正些参数：
Z12：Xn=0.4，Xc=0.02749；
Z13：Xn=0.4，Xc=0.00785。
如下图示：

[ 本帖最后由 woodee 于 2008-10-28 14:41 编辑 ]

woodee · 发表于 2008-10-21 14:40

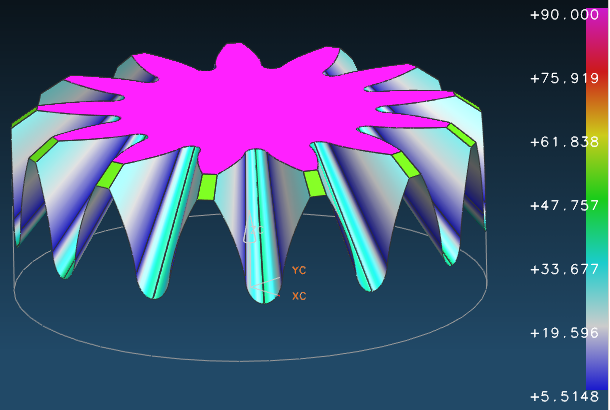

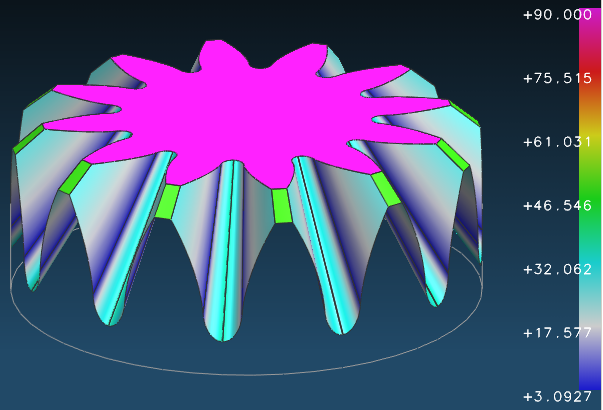

分别为3.1°和5.5°。3轴CNC加工、模锻，均无问题：

[ 本帖最后由 woodee 于 2008-10-21 19:13 编辑 ]

学徒工1级 · 发表于 2008-10-26 10:30

谢谢各位对我的回复
WOODEE 你是用什么方法和软件做的图?
我看你的3D图的齿底R角好象太大了,怎样会不会在咬合时有影响?

我联系方式是:JYJMGKH@21CM.COM
qq:623164335
多谢指教!

学徒工1级 · 发表于 2008-10-26 10:42

我联系方式是:JYJMGKH@21CN.COM (联系方式写错）
qq:623164335
多谢指教!
　有没有锥齿方面交流的ＱＱ群啊．

woodee · 发表于 2008-10-26 16:56

你好！
UG作的。
齿根不会干涉，因为模拟啮合仔细检查过。

poxiangzi · 发表于 2008-10-26 17:44

原帖由 woodee 于 2008-10-26 16:56 发表

 登录/注册后可看大图

你好！
UG作的。
齿根不会干涉，因为模拟啮合仔细检查过。

是UG运动仿真做的吗？怎样在运动时发现干涉呢？能否指导一下，呵呵。

woodee · 发表于 2008-10-26 21:58

不是运动仿真，是在装配时注入角度参量，模拟两个齿轮啮合旋转，输入一个齿轮旋转角度值，观察测量齿轮的啮合情况。
