求解直锥齿轮参数

along2004386 · 发表于 2008-10-20 14:03

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

齿数    模数    锥距    压力角    节锥角    齿底锥角    齿顶高齿根高节圆直径
                        36          1.5       27.259          20             82.093       77.623          0.701       2.131       54
                        5          1.5       27.259             20             7.907       12.377          1.849       0.983       7.5

以上这对齿轮我怎么也无法计算出来重合度大于1，请高手指点。

lygh618717 · 发表于 2008-10-21 10:00

应该是螺伞，螺旋角没有，怎么算？

along2004386 · 发表于 2008-10-21 11:26

这个是直伞齿。其实即使罗伞还是没有用的。

吕世祥 · 发表于 2008-10-21 16:07

LZ,按那些参数看来是螺旋伞齿轮,我还没见过5个齿的直锥齿,你有看到了?帖上来见识一下,期待!

woodee · 发表于 2008-10-24 18:04

[ 本帖最后由 woodee 于 2008-10-24 18:11 编辑 ]

along2004386 · 发表于 2008-11-5 15:51

通过变位，刚刚好可以制作，我也是今天才算出来的，哈哈！

poxiangzi · 发表于 2008-11-16 19:45

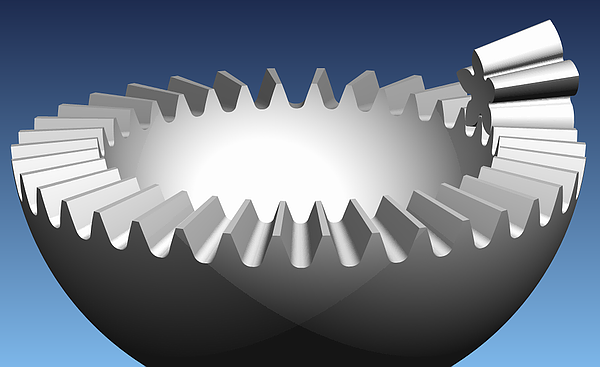

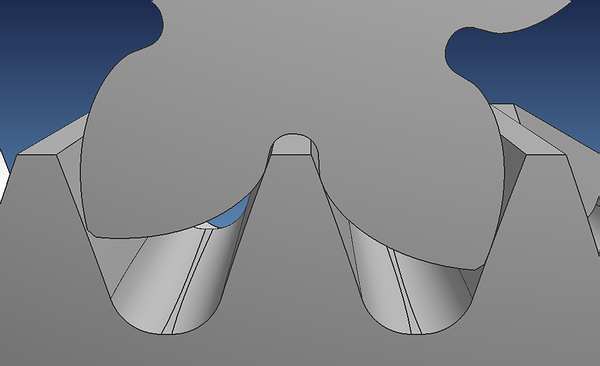

原帖由 woodee 于 2008-10-24 18:04 发表

 登录/注册后可看大图

5644
5646

通过作图也能看出重合度吗？期待指导。

along2004386 · 发表于 2008-11-17 11:18

可以按照角度来进行计算。

poxiangzi · 发表于 2008-11-17 19:43

原帖由 along2004386 于 2008-11-17 11:18 发表

 登录/注册后可看大图

可以按照角度来进行计算。

具体怎么做呢？能否说得详细一点？呵呵。

lygh618717 · 发表于 2009-8-15 10:13

账号		自动登录	找回密码
密码			注册

求解直锥齿轮参数

本帖子中包含更多资源。

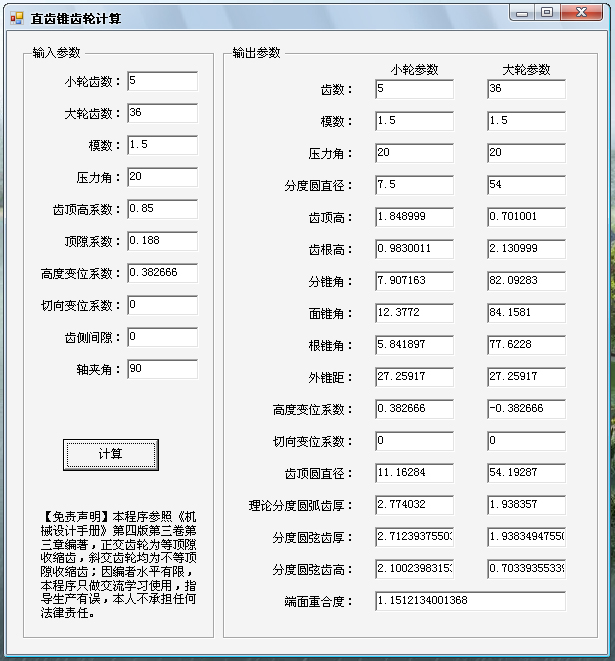

回复 2# lygh618717 的帖子

好像刚刚够啊：
