不合格的锥齿轮

xyzCAD

从照片来看左侧齿轮齿顶大端窄小段宽，有违常理，右侧大小端宽度相差太大，请检查刨齿的安装角和车削是的顶锥角是否正确。
我本农夫 发表于 2008-12-5 17:13


登录/注册后可看大图

大家说的没错，这个齿形看上去有异常，大端窄，小端宽，有违规常理，但安装以后没有发现异常，因为运转速度较低，使用频率较低，这种齿轮是给外协厂家做的，我们认为这个齿轮有质量问题，但不知道怎么检测，到底问题出在哪里，这个异常点应用什么数据反馈给供应商？

feler

齿根强度能满足吗？

feler

弯曲疲劳，不知、、、

是否可以先作一下实验呢

poxiangzi

大家说的没错，这个齿形看上去有异常，大端窄，小端宽，有违规常理，但安装以后没有发现异常，因为运转速度较低，使用频率较低，这种齿轮是给外协厂家做的，我们认为这个齿轮有质量问题，但不知道怎么检测，到 ...
xyzCAD 发表于 2008-12-18 20:30


登录/注册后可看大图

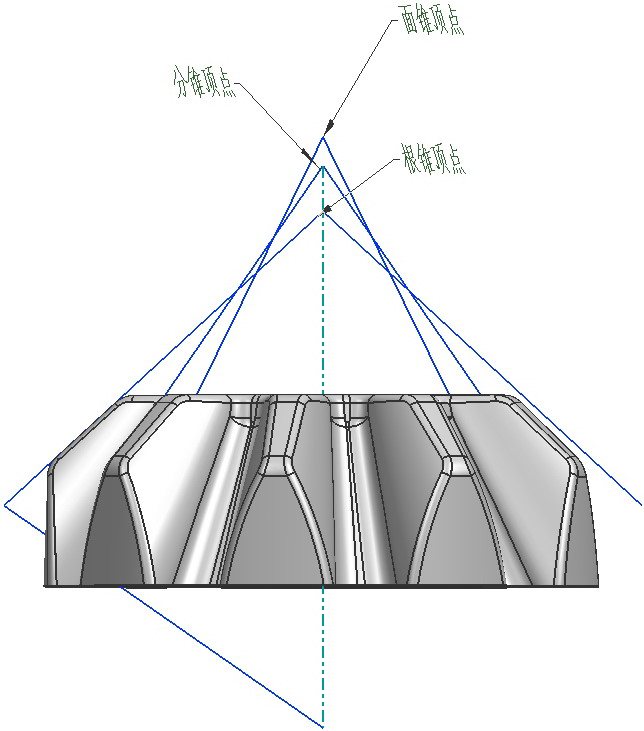

我与大家的意见有所不同，这种齿轮应是双重收缩齿（参见帖子：https://www.gearbbs.com/forum.php?mod=viewthread&tid=9747&page=1&extra=），双重收缩齿小端宽、大端窄很正常，这种齿轮也很常见。

poxiangzi

关于不合格的原因，不知道楼主有没有结论呢？分享一下吧，期待大家的讨论。

马文辉

从图片上看  两个齿轮应该是齿数相同 和模数相同的，如果是做为配对使用的一对锥齿轮，它们的分锥角两角和也该是90°，如果它们的分锥角是采用45°  就不应该是采用不同的收缩制，所以不会出现图片上显现出的大、小端得薄厚变化，如果图片上的两个锥齿轮是成对使用的   那么它们的齿厚和齿側间隙时怎么控制的；我对直齿锥齿轮没有多少认识，  我想会不会是为了想控制接触区的位置  才让相配合的两个齿轮出现图中的样子？

borland

使用效果没有发现问题，只是表面看起来不是常规齿形，不知道楼主如何判定是不合格齿轮

hss218

基准孔太大，键槽太宽。

winddemon

二图的齿轮能用吗？小端齿顶厚，大端齿顶薄，不知道是计算错误还是加工失误？

zhangjun

直伞齿，刨齿机现在国内不多，一般都用于生产电极。
