不合格的锥齿轮

xyzCAD · 发表于 2008-10-12 09:04

您需要登录才可以下载或查看，没有账号？注册

x

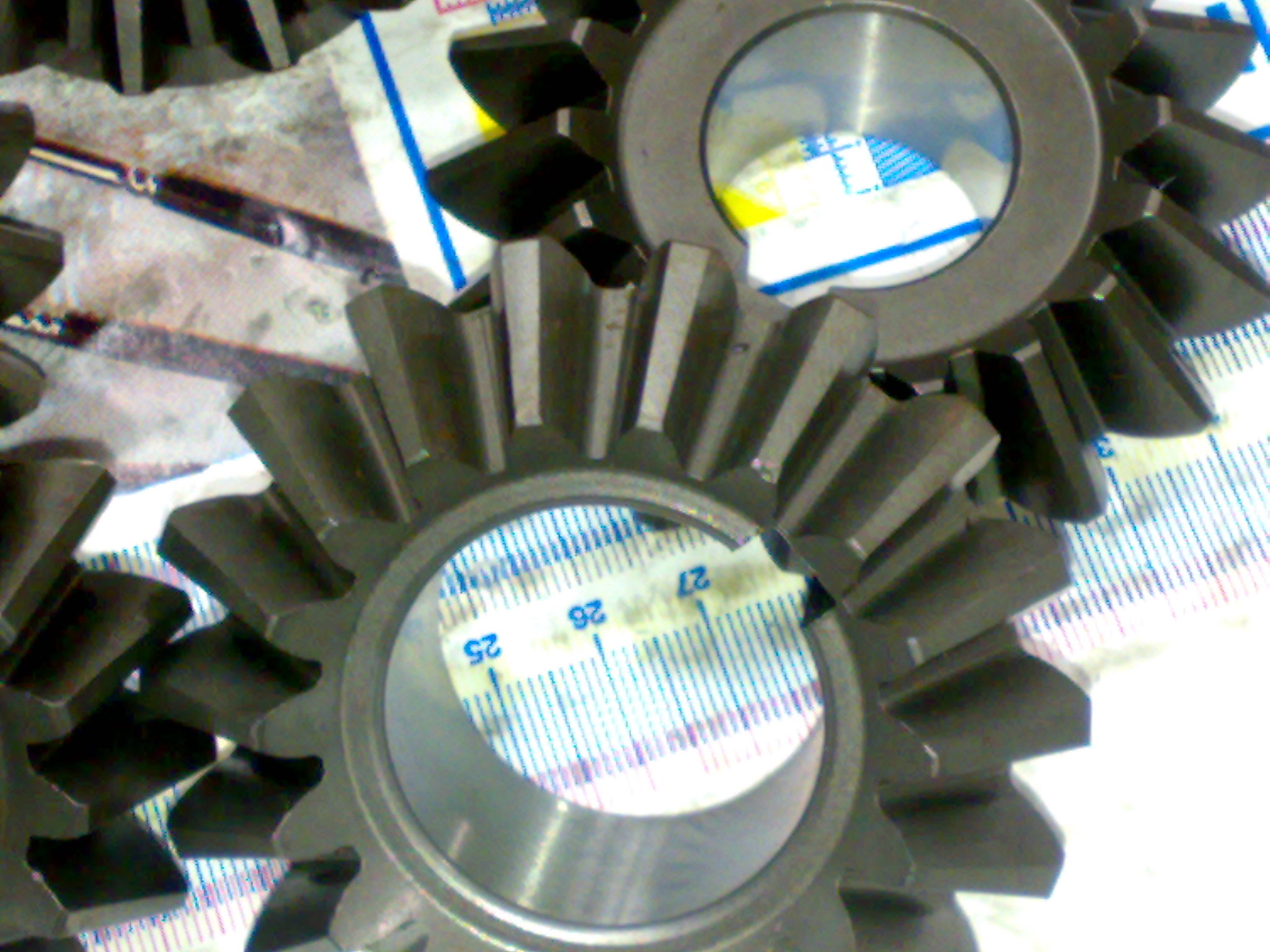

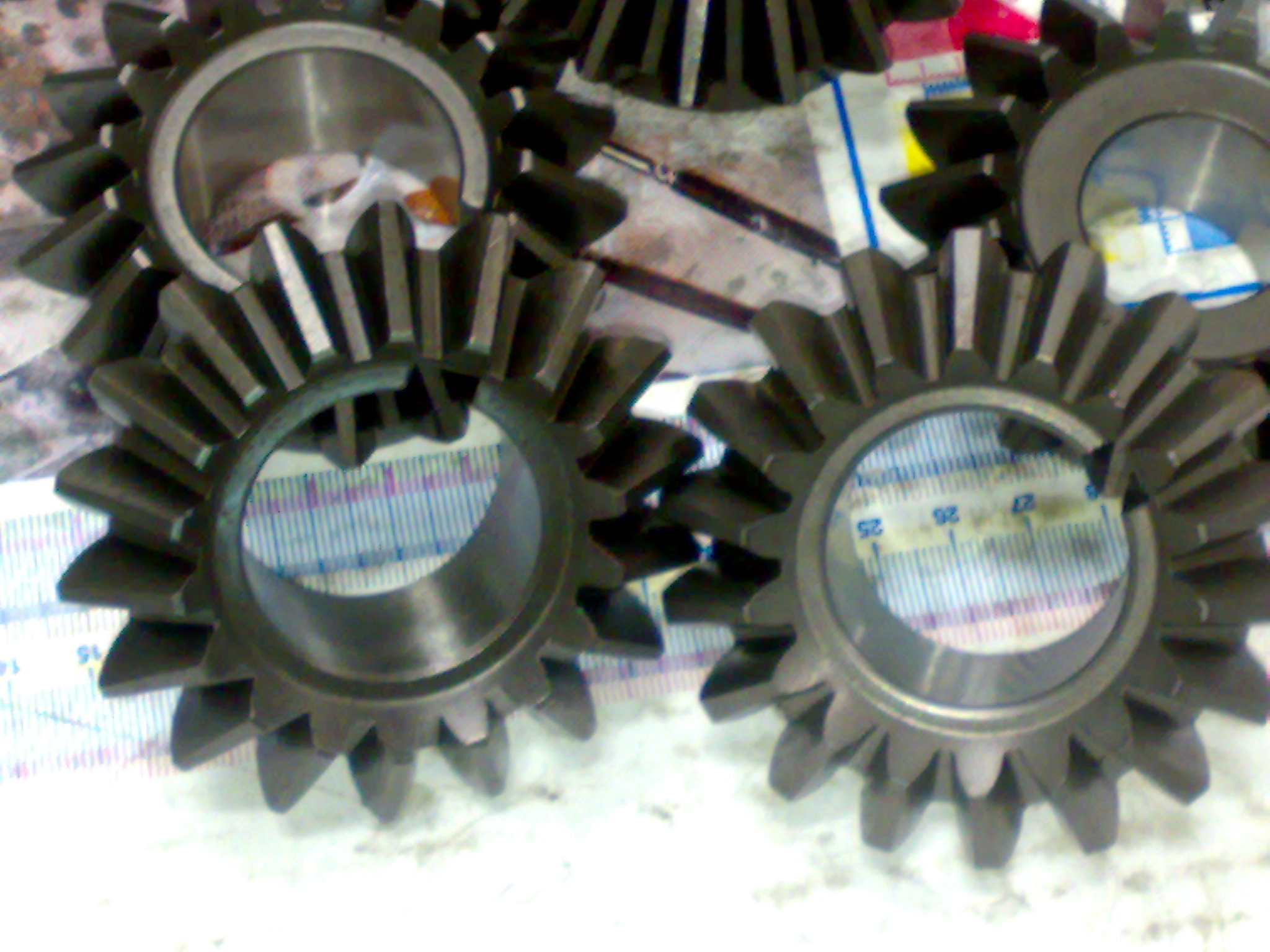

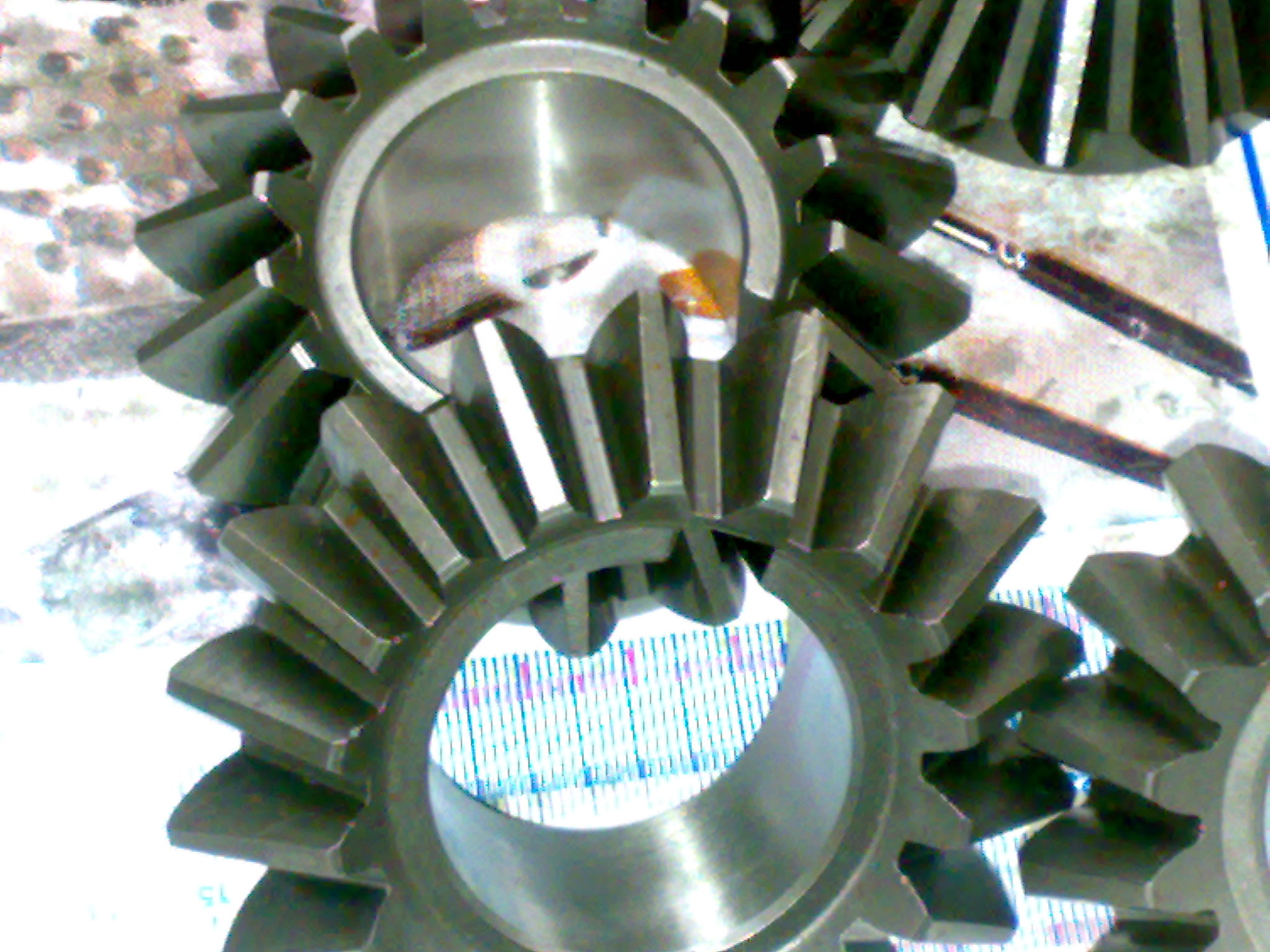

请高手分析一下此对锥齿轮啮合的情况,谢谢

[ 本帖最后由 xyzCAD 于 2008-10-12 09:49 编辑 ]

jjs1985 · 发表于 2008-10-12 22:02

这个齿轮别的不说这个键开的是不是有点大了齿轮的强度能得到保证吗？

milemarker · 发表于 2008-10-13 15:50

1.接触引迹也看不清楚,你应搞一个清楚的上来.
2.什么问题不合格,你要给一个方向,不然大家要忙死了.比如是声音不好,还是结构不好,等等.

吕世祥 · 发表于 2008-10-14 08:35

从图片上看只是有点小的结构设计缺陷,至于楼主说的不合格,是指哪些方面?还是说具体一点才好讨论,你说是吧?

zzy2006 · 发表于 2008-10-14 10:27

光发几个单独的齿轮是看不出来的

poxiangzi · 发表于 2008-10-15 22:31

难道还有看几张图片就能分析锥齿轮的技术？:L

lygh618717 · 发表于 2008-10-21 10:09

一个齿轮的齿顶宽小端太宽，大端太窄;
另一个刚好相反。
应该是加工时刀具调整的问题。

jingshi · 发表于 2008-11-13 16:02

其中一个齿轮的齿顶宽小端太宽，大端太窄;
另一个刚好相反。
应该是加工时机床刨刀夹角调整的问题。

天生我才 · 发表于 2008-11-13 22:19

键槽的角向位置不正确,影响强度

我本农夫 · 发表于 2008-12-5 17:13

从照片来看左侧齿轮齿顶大端窄小段宽，有违常理，右侧大小端宽度相差太大，请检查刨齿的安装角和车削是的顶锥角是否正确。
