螺旋伞齿螺旋线探究

along2004386

回复 30# zhenghua


    能对大家有所帮助，深感欣慰，每个人都不是万能的，希望大家一起讨论共同找出
解决问题的答案。

zhenghua

回复 15# moonlight


    楼上给的那本资料里的方程是错误的，其实一看就知道是错误的。我已经算过了。正确结果是这样的。如果有人想要可以联系我15140189506
并在PROE中用于螺旋锥齿轮的建模。
  附方程
jiao=t*360*5
s=-sin(a)*(1/tan(luo))*(jiao/180*pi)
h=dy/tan(a)
zj=h-exp(s)*h
p=(h-zj)*tan(a)

Y=zj
x=p*cos(jiao)
Z=p*sin(jiao)

zhenghua

回复 12# woodee
版主给的资料里面有个地方是错误的。望版主将其改正过来。我只看到锥面上的等螺旋线，发现有错误，从一开始的推导就错误了，最终的结果也肯定是错误的，我都改过来了。

zhenghua

回复 31# along2004386


    螺旋线的问题我解决了，是开始的推导公式就错误，我将其改正了，但是还没有发上去。现在开考虑则样才能用PRO/E做出跟实际加工出来的一样的齿轮模型，共同努力

woodee

回复 34# zhenghua

zhenghua您好！

当初运用时，我重新推导过公式，没发现问题。

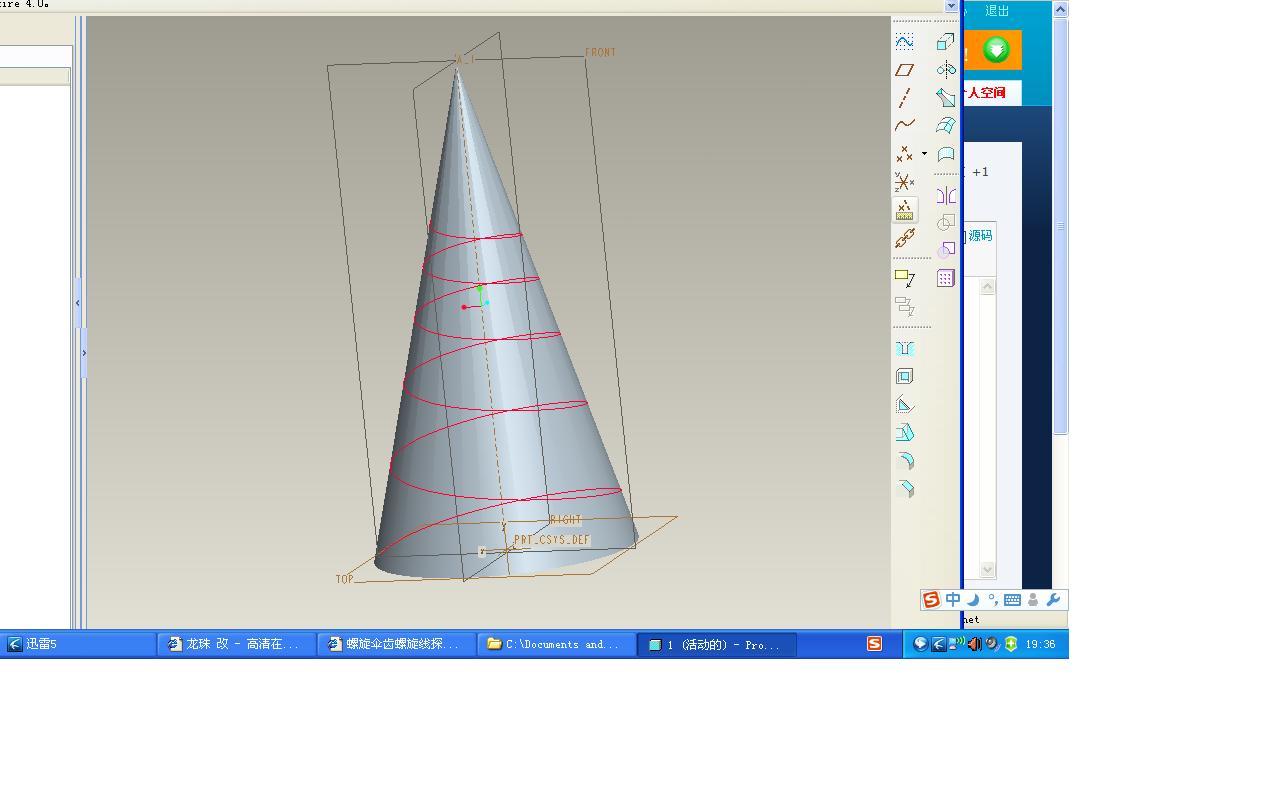

我也按此做了曲线，发现：
1. 它的确在锥面上；

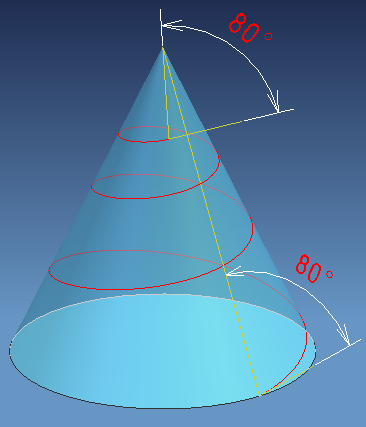

2. 改变参数反复测量，它的螺旋角的确处处相等。如下图示：


我看了您的公式，似乎跟资料上一样，只是进行了坐标变换。对否？

n80n80n81

也帮顶一下
