螺旋伞齿螺旋线探究

freefreemen · 发表于 2008-10-11 10:28

为了得到图５相似的效果才倒过来的

woodee · 发表于 2008-10-11 12:55

日前看了毛永泉的帖子，感到他在不同球面半径压力角和螺旋角的关系方面，似没有阐述清楚。
我对直锥齿方面，已经基本搞清楚了。现在只差这个螺旋了。希望大家共同努力。

哈达 · 发表于 2008-10-11 18:35

格里森螺旋伞齿轮所说的螺旋角指的是中点螺旋角。它本身就是圆弧线的。它的工作是主·从齿作一个展成运动。它工作时要考虑很多因素。如果用cnc加工很难达到它的各方面的要求。当然希望一楼的朋友能搞出来，这样对全世界的齿轮界会发生根本性的变化。给点支持先!

woodee · 发表于 2008-11-10 22:13

楼上得鼓励才是啊！呵呵！

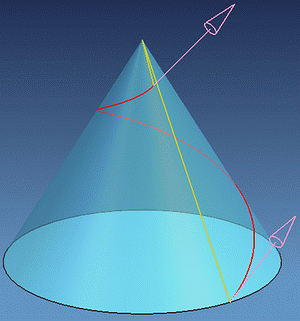

俺花了点时间，做出了圆锥上的等螺旋角螺线了：

moonlight · 发表于 2008-12-17 20:07

我现在也在做螺旋伞齿的建模，我的思路是根据刀具的走刀路线，建立伞齿的齿线方程，然后再用齿廓去沿着齿线去扫描出齿面。由于加工螺旋伞齿的刀具有内刀刃和外刀刃，内刀刃加工凸面，外刀刃加工凹面，内外刀刃的刀角是不同的，所以凸面和凹面的螺旋角是不同的，所以齿线就应该有两条。现在两条齿线已经生成出来了，分别是凸面的齿顶线和凹面的齿根线，就需要有齿廓去扫描，但我不知道怎样建立齿线与齿廓之间的联系，请教各位，谢谢！

along2004386 · 发表于 2008-12-18 13:55

转发一篇文章，我觉得挺好的，比较适合我们使用，在建模过程中你需要用微分的眼光来看待齿形，这样就可以迎刃而解了。

poxiangzi · 发表于 2008-12-19 08:54

好帖子，想收藏，但现在改版了不知道怎么操作，版主教一下。

admin · 发表于 2008-12-19 21:23

好帖子，想收藏，但现在改版了不知道怎么操作，版主教一下。
poxiangzi 发表于 2008-12-19 08:54

登录/注册后可看大图

“收藏”按钮都在1楼的帖子正文内容的下面正中间，看到了吗？黄色的按钮，没看到的话请给我短信息。

poxiangzi · 发表于 2008-12-20 23:29

“收藏”按钮都在1楼的帖子正文内容的下面正中间，看到了吗？黄色的按钮，没看到的话请给我短信息。
admin 发表于 2008-12-19 21:23

登录/注册后可看大图

看到了，跟以前不同，有点不习惯。呵呵。

tianxingzhe · 发表于 2009-2-10 19:46

本帖最后由 tianxingzhe 于 2009-2-10 19:48 编辑

弱弱的问一下，相同螺旋角的锥齿轮和格里森不同螺旋角的锥齿轮相比有什么优点呢？
