求教 - 齿轮挖根处理

davisdudong

请高手指教挖根处理
挖根量，挖根圆弧半径，挖根半径的具体几何位置定义

niuershiye

你仔细看看 DIN3960-1987 最后附录 ！讲的比较清楚 。

[ 本帖最后由 niuershiye 于 2008-9-30 17:39 编辑 ]

davisdudong

原帖由 niuershiye 于 2008-9-30 17:38 发表


登录/注册后可看大图

你仔细看看 DIN3960-1987 最后附录 ！讲的比较清楚 。

多谢赐教。但DIN3960-1987只有德文版，我是看不懂，是否有英文版，或中文版。

davisdudong

现有一齿轮，m=2,z=13,x=0.4287
da=31.64, df=22.115
要求根切处理，根切量0.085，根切圆弧半径0.78，根切点半径12.324
如何画出精确齿廓？
请明人指点。

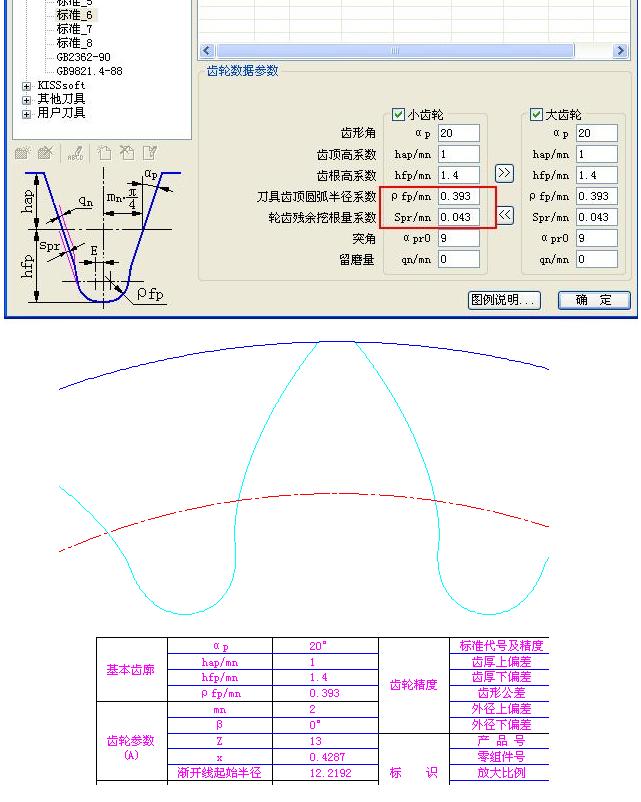

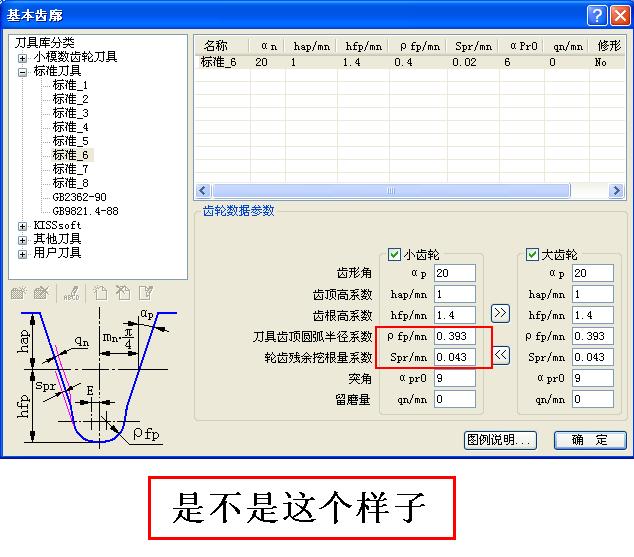

niuershiye

数据都是以 mn=1 的，相当于系数 。

[ 本帖最后由 niuershiye 于 2008-9-30 21:56 编辑 ]

woodee

触角滚刀还没推导。
资料也没有牛老全。

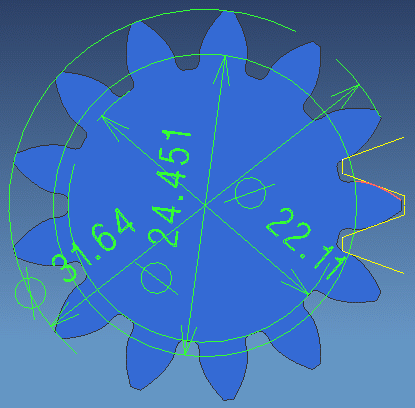

只是试画了一下，发现用齿顶高系数为1.55的尖角滚刀（r=0.05）也能切出近似需要的齿轮，但齿根强度不好。
如下图示：
，

[ 本帖最后由 woodee 于 2008-10-1 00:20 编辑 ]

davisdudong

我想用vb编程，在autocad或solidworks中画出精确齿廓，但不知过渡齿廓如何实现。牛老和woodee是否可以指导指导。多谢二位。

woodee

原帖由 davisdudong 于 2008-10-1 18:14 发表


登录/注册后可看大图

我想用vb编程，在autocad或solidworks中画出精确齿廓，但不知过渡齿廓如何实现。牛老和woodee是否可以指导指导。多谢二位。

具体见：https://www.gearbbs.com/forum.php?mod=viewthread&tid=7774

niuershiye

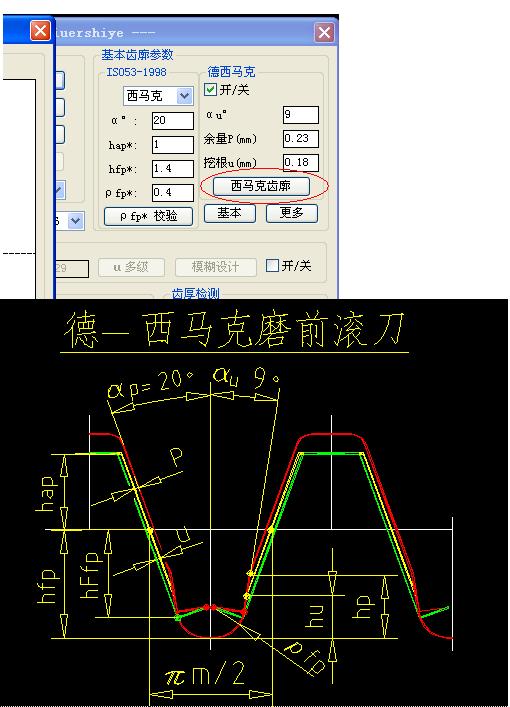

ISO 53-1998 虽然给出了挖根这个大方向， 但是具体怎么处理还需要企业自身决定。
将德国西马克的磨前滚刀参数方向、计算方法给出，共参考 。

davisdudong

Mn = 2， Z = 13
Alpha = 20， Beta = 0
Xn = 0.4287， Xt = 0， Xcutter = 0
haC = 1， cC = 0.4
Rcutter = 0.39 * Mn， Rr=11.0574， Rp=13
θ取值 -80 ~80度

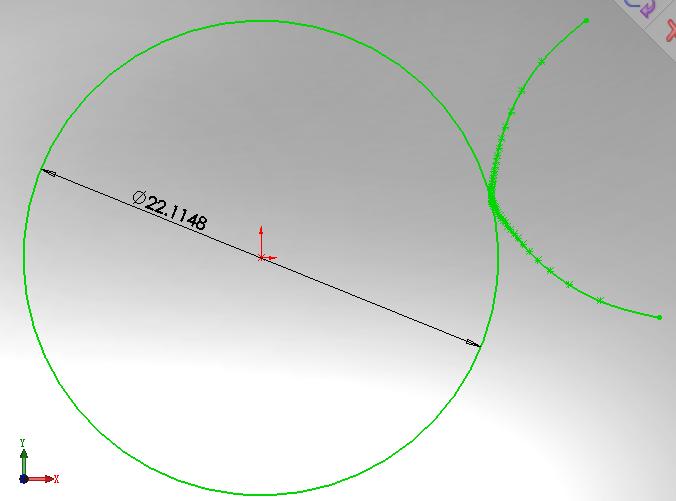

画出曲线如图，似乎不太对。请教θ的含义？
