球面渐开线直锥齿内齿轮

poxiangzi · 发表于 2008-9-24 15:36

woodee斑竹，把公式里面列出的参数的含义解释一下吧？期待

woodee · 发表于 2008-9-24 17:50

三言两语说不清楚，请细看链接的帖子：
http://bbs.cmiw.cn/viewthread.php?tid=2002&extra=&page=1

chenzhenmei · 发表于 2008-12-7 00:04

版主，能否发个3D图上来学习学习？
我现在有一个机构要用到这种齿形，较为少见，很是头痛~~

woodee · 发表于 2008-12-7 11:37

你给出参数，我可以提供3D。

admin · 发表于 2008-12-7 20:57

原帖由 woodee 于 2008-9-24 17:50 发表

 登录/注册后可看大图

三言两语说不清楚，请细看链接的帖子：
http://bbs.cmiw.cn/viewthread.php?tid=2002&extra=&page=1

要是能把阿松也拉来就好了！！

stevenchou · 发表于 2009-4-3 07:46

15# admin

我来看看！

coalerwang · 发表于 2011-2-19 09:08

回复 poxiangzi 的帖子

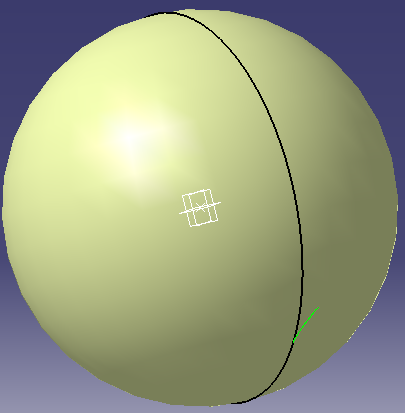

球面渐开线方程：
在球坐标系中，
eta=acos(r/R)
alpha=atan(tan(cos(eta)*theta)/cos(eta))
delta=theta-alpha
omega=-atan(tan(eta)*cos(alpha)/cos(delta))
球面渐开线上的任一点在球坐标系中的坐标值＝（R,delta,omega
r - 基圆半径
R - 球半径
delta - xy平面，矢径投影与x轴的夹角
omega - zx平面，矢径投影与x轴的夹角
递增theta可得到相应的delta和omega。

woodee · 发表于 2011-2-20 09:20

回复 coalerwang 的帖子

楼上朋友，“（球面渐开线上的离散点）”是指什么？

coalerwang · 发表于 2011-2-20 17:44

呵呵。。就是球面渐开线通过的点

gaoyane · 发表于 2011-3-6 10:38

楼主好强，学习了
