球面渐开线直锥齿内齿轮

woodee

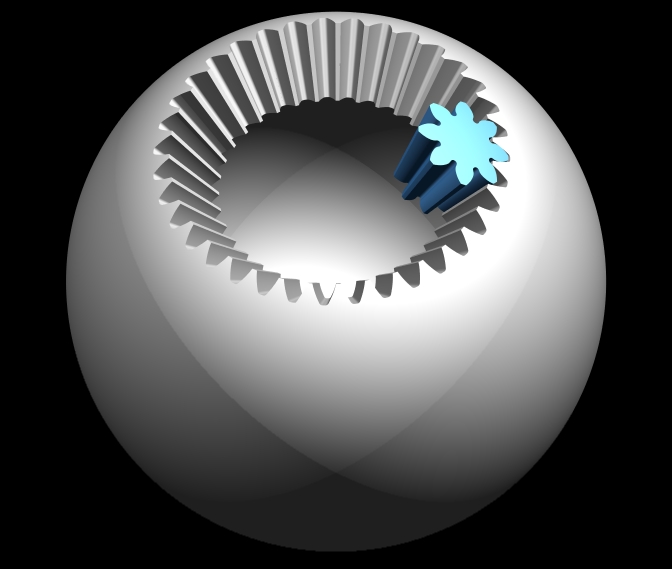

写了个判断式，则跨过了90度，得到球面渐开线直锥齿内齿轮如下图示：

freefreemen

woodee 版主首创内啮合锥齿轮:o

吕世祥

woodee 版主,你真有才!可有什么加工方法?

poxiangzi

斑竹们能不能指点一下球面渐开线的公式呢？另外基圆锥角的推导是怎样的？

molinsen2008

请问一下woodee版主，是否知道面齿轮的生成原理？？如知道，最好能有示意图表达。谢谢了！！

woodee

惭愧，雕虫小技耳，止遗笑大方。
我是见到一家电中有此结构，才去做的模型。
加工：模具成形。包括，塑胶、粉末金属、精模锻。

woodee

x=r0*cos(sigma)*cos(beta)+r*sin(sigma)*sin(beta)
y=r0*sin(sigma)*cos(beta)-r*cos(sigma)*sin(beta)
z=-h0*cos(beta)
q0=deg(rsin(sin(qp)*cos(An)))

在别的论坛找一找，阿松对此问题有探讨。

woodee

抱歉，面齿轮未涉及过。
建议在论坛里搜索一下liuqh的贴子。他对高副或一般性传动，似有探讨。

poxiangzi

原帖由 woodee 于 2008-9-24 10:15 发表


登录/注册后可看大图

x=r0*cos(sigma)*cos(beta)+r*sin(sigma)*sin(beta)
y=r0*sin(sigma)*cos(beta)-r*cos(sigma)*sin(beta)

q0=deg(rsin(sin(qp)*cos(An)))

在别的论坛找一找，阿松对此问题有探讨。

这个不是球面渐开线方程，是平面渐开线的，谢谢！

woodee

原帖由 poxiangzi 于 2008-9-24 11:00 发表


登录/注册后可看大图

这个不是球面渐开线方程，是平面渐开线的，谢谢！

抱歉，粘贴匆忙间，掉了z:

z=-h0*cos(beta)
