求助图纸上的疑问

niuershiye · 发表于 2008-10-1 21:11

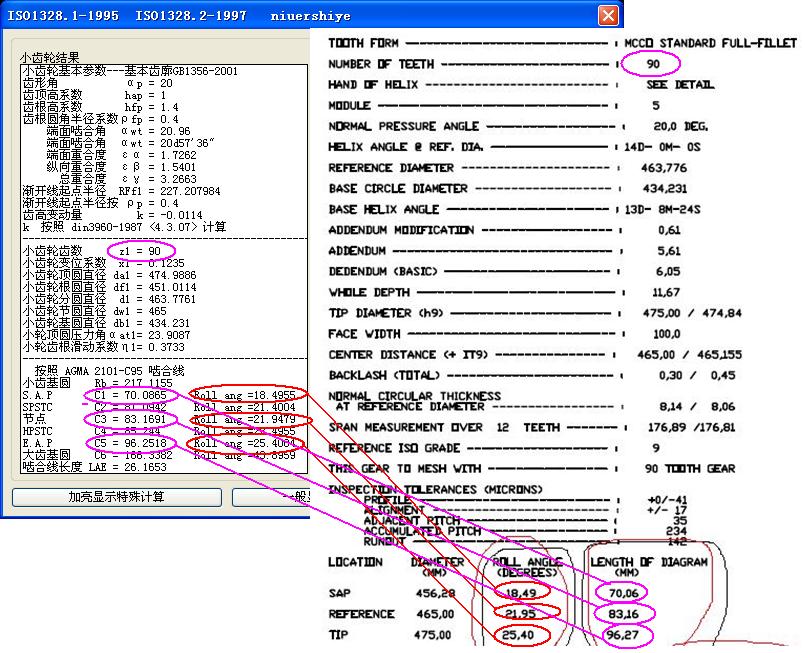

按照 AGMA 913 ， AGMA2101 相关规定的计算
加入下面计算中。
得出结果与图纸完全一致！

cat_520 · 发表于 2008-10-1 22:48

这个图应该是磨齿的公差，没有采用齿形和齿向修型:loveliness:

niuershiye · 发表于 2008-10-2 09:41

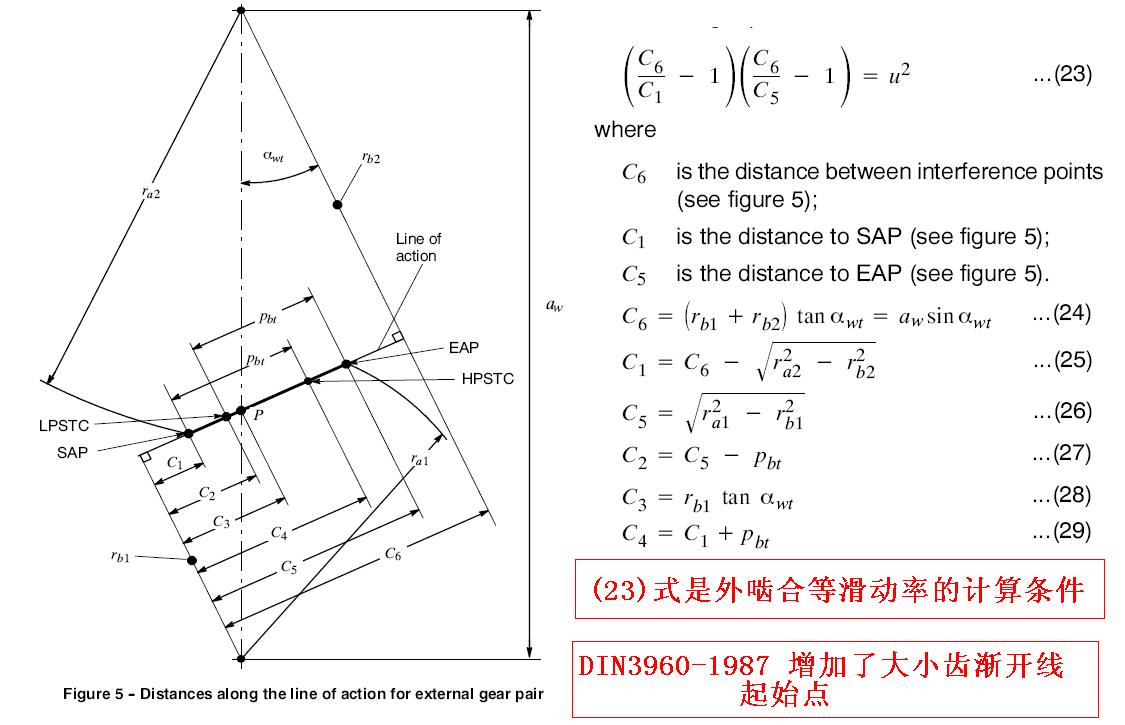

AGMA 913的计算公式。

poxiangzi · 发表于 2008-10-3 08:20

各位斑竹说得详细，我来鼎一下！

zzz8662 · 发表于 2008-10-10 22:24

还真没见过这样的计算。这个参数起什么作用？

niuershiye · 发表于 2008-10-10 23:13

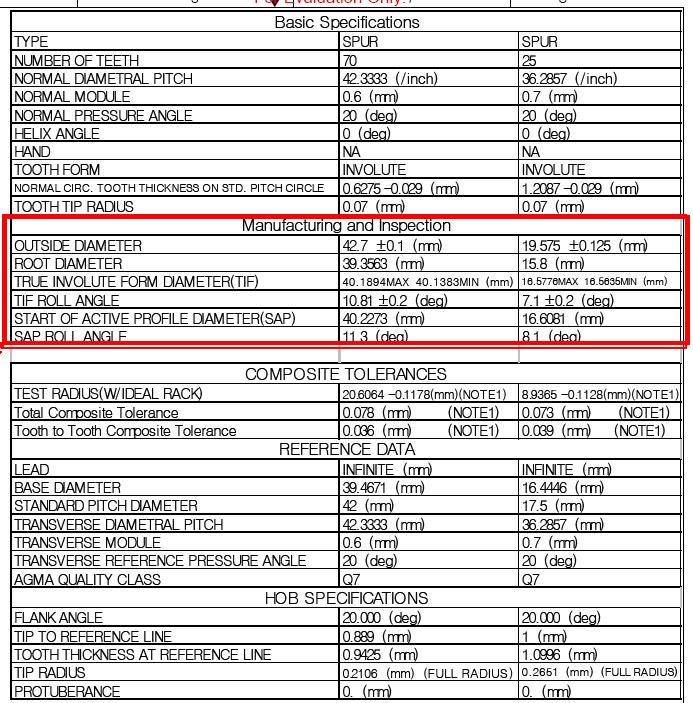

国外正规图纸一般都给出这些参数的。

ckmxh · 发表于 2008-10-13 15:19

很详细，太感谢了！还要琢磨一下。

hero7338 · 发表于 2008-11-3 09:27

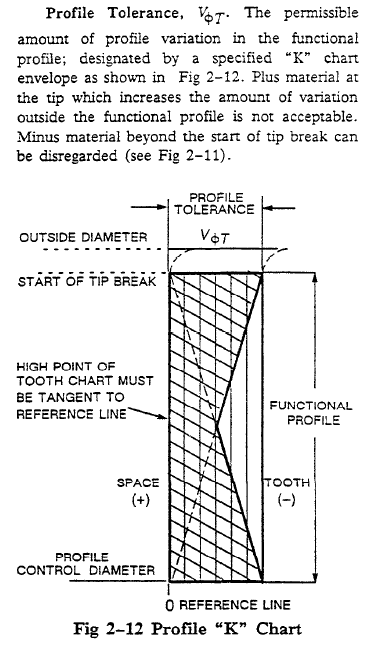

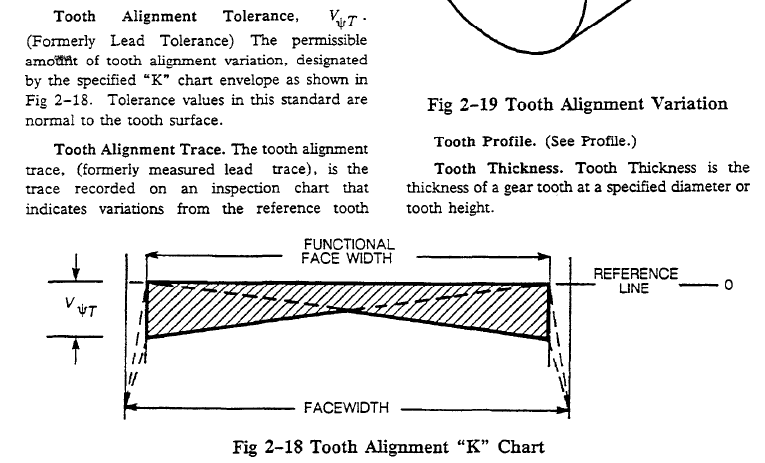

德国人发明的玩意，人家测量时就做个K型图的纸框框套测量出来的螺旋线和齿廓公差线就行了，很是方便检验。

freefreemen · 发表于 2008-11-11 19:14

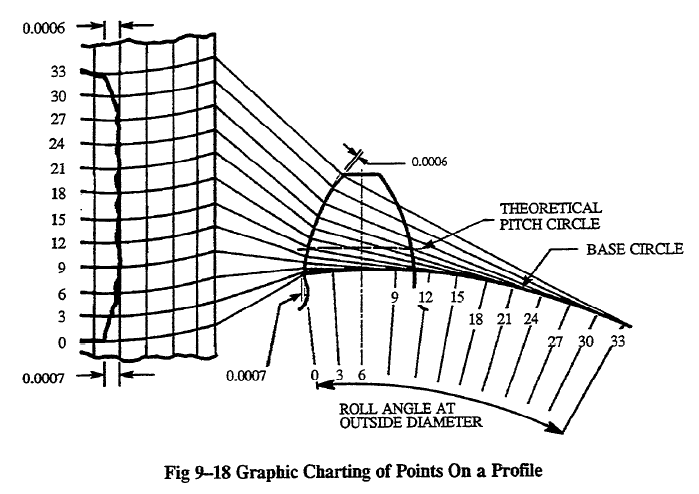

今天找到了点资料:)

regal0811 · 发表于 2010-3-9 09:27

楼主能否翻译一下所圈英文的含义？
