求助图纸上的疑问

ckmxh · 发表于 2008-9-21 16:44

您需要登录才可以下载或查看，没有账号？注册

x

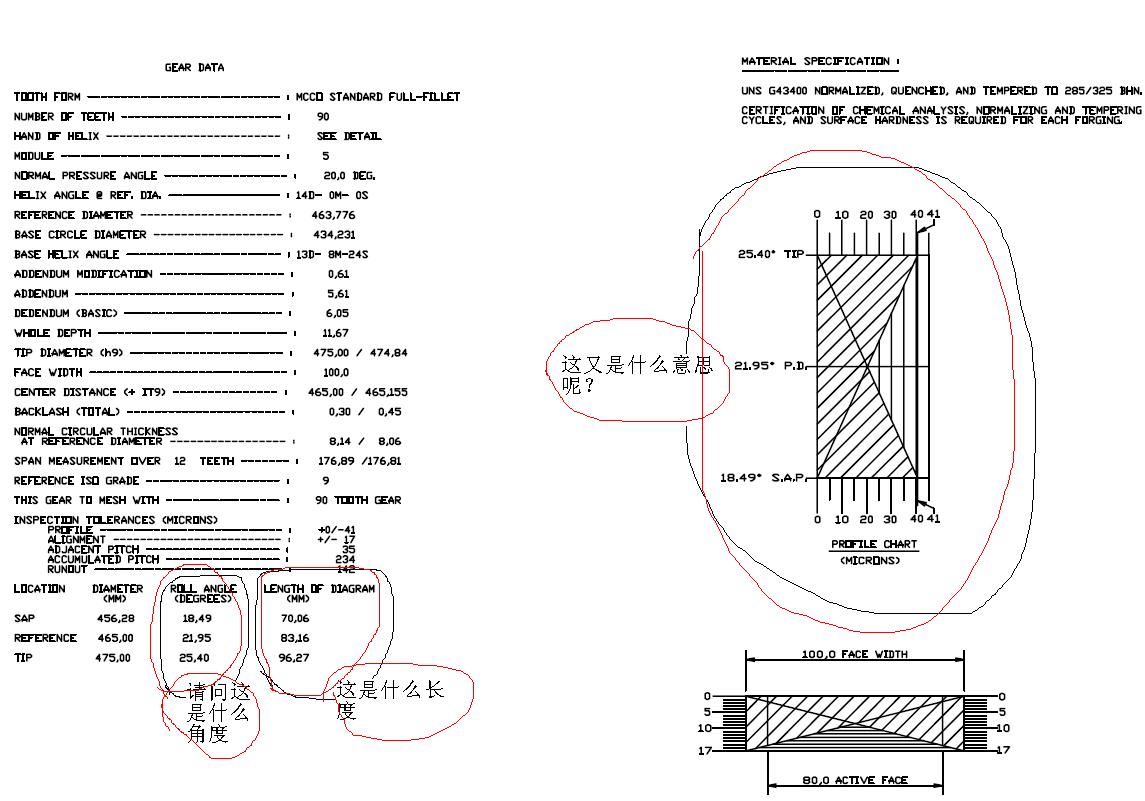

图纸上用红线画的地方不理解是什么意思，算不出这些值，不知哪位高手可以解答一下，谢谢！

==========================

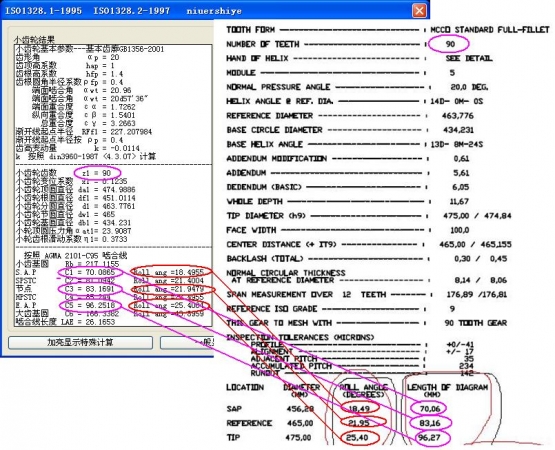

给你计算了一把！11# 的图清晰得多！

[ 本帖最后由 niuershiye 于 2008-10-3 09:58 编辑 ]

freefreemen · 发表于 2008-9-21 17:39

好像是齿形的ｋ形图:)
roll angle好像是展开角的意思:)

[ 本帖最后由 freefreemen 于 2008-9-21 18:54 编辑 ]

ckmxh · 发表于 2008-9-22 11:04

请双击再放大，很清楚的

ckmxh · 发表于 2008-9-22 11:14

这个图纸中的roll angle 是怎么算出来的？

freefreemen · 发表于 2008-9-22 11:53

计算关系式如下所示，可以得出直径跟展开角的关系:)

ckmxh · 发表于 2008-9-22 14:49

谢谢！我一直以为是该点的压力角，但计算结果总有差别。那老外的老在图纸上标出这些数据有什么用处吗？还有那个K形图怎么理解？

freefreemen · 发表于 2008-9-22 17:38

好像是用齿轮测量仪，以展开角为基础测出齿形，齿形形状误差的曲线在打剖面线画出的＂Ｋ＂形区域内，就算合格:)

zhr131400 · 发表于 2008-9-22 21:25

滚动压力角！

ckmxh · 发表于 2008-9-23 09:49

谢谢!要学的太多。还要请教一下，在通用（GE）的齿向修形图纸上有一栏数据为LDP Correction是什么意思？

niuershiye · 发表于 2008-9-29 09:33

这个图上都说清楚了。
不能猜测是这样还是那样。以标准为准。
