请帮忙确认齿轮的齿廓

cylfdf

就是用白圈出来的地方

freefreemen

原帖由 cylfdf 于 2008-9-15 23:52 发表


登录/注册后可看大图

就是用白圈出来的地方

我用单边镜像出来当然对称的:)

woodee

原帖由 cylfdf 于 2008-9-13 00:15 发表


登录/注册后可看大图

Z12     M:0.5   X:0  R可能0.3*M(齿条文件不小心删了)
齿条Ha:1.25*M

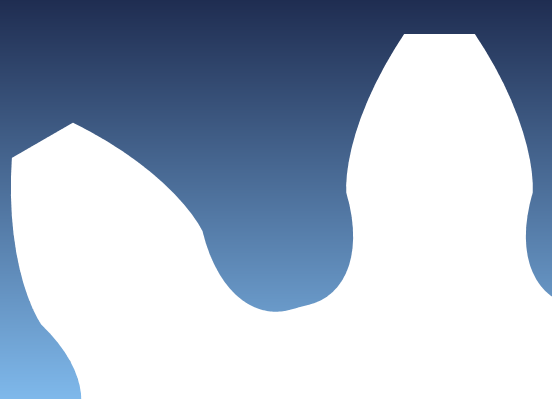

齿形我与geartrax做的比较过,较接近,过渡曲线与渐开线的连接不如geartrax的光滑,我就是不明白这样做出两边齿廓不对称.且过渡不光顺
另请教woodee版主:
1.你是在UG用方程式生过渡曲线吗? 还是用外挂,可惜我学的是PROE;
2.多个齿轮装配有何要点,我在PROE总是有些齿轮的齿廓不能相切,会有错齿,想在机构模块装配可行

楼主做得应该是对的，我做出的过渡曲线看起来跟你的完全一样：


至于不对称的问题，似乎为视觉误判。我把根据你给定参数做的12齿输出为Parasoild非参数实体文件如下，供对比之用：

T12M.5.zip (340.68 KB, 下载次数: 2)

2008-9-17 13:56 上传

点击文件名下载附件

另外，
1. 我是在UG用方程式生过渡曲线的。各种软件各有侧重，在方程式画线条方面，应该是一致的。
2. 多个齿轮装配，把齿轮的轴旋转自由度设置成与配对齿关联，但又是可调的，就是了。

cylfdf

woodee版主是用方程式生成的,左右应该是对称的,我是通过机构模块的齿轮与齿条啮合生成的凸轮曲线,很麻烦,且不能参数化,以后争取学习过渡曲线的方程式

poxiangzi

过渡曲线是延伸外摆线吗？其方程如何？和哪些参数有关呢？问得多了点，吼吼！
