请帮忙确认齿轮的齿廓

cylfdf · 发表于 2008-9-11 23:14

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

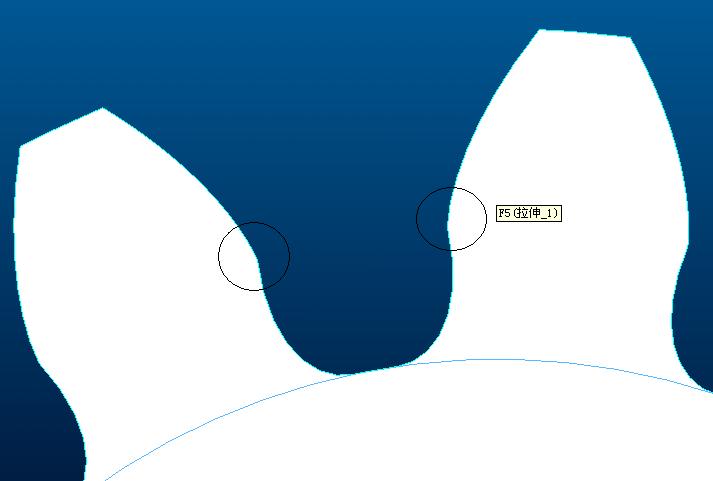

我用齿轮齿条范成法作出齿廓,结果发现两边齿形在过渡区不一样,并有尖角,请大家帮忙

cylfdf · 发表于 2008-9-11 23:15

请帮忙确认齿轮的齿廓

cylfdf · 发表于 2008-9-11 23:17

3D附件如下

woodee · 发表于 2008-9-11 23:40

原帖由 cylfdf 于 2008-9-11 23:15 发表

 登录/注册后可看大图

请帮忙确认齿轮的齿廓

齿数、模数、变位系数、刀尖圆角半径、齿条齿顶高？

cylfdf · 发表于 2008-9-13 00:15

Z12 M:0.5 X:0 R可能0.3*M(齿条文件不小心删了)
齿条Ha:1.25*M
齿形我与geartrax做的比较过,较接近,过渡曲线与渐开线的连接不如geartrax的光滑,我就是不明白这样做出两边齿廓不对称.且过渡不光顺
另请教woodee版主:
1.你是在UG用方程式生过渡曲线吗? 还是用外挂,可惜我学的是PROE;
2.多个齿轮装配有何要点,我在PROE总是有些齿轮的齿廓不能相切,会有错齿,想在机构模块装配可行

freefreemen · 发表于 2008-9-13 10:52

画了一下:)

niuershiye · 发表于 2008-9-13 20:10

不同刀具圆角的，对渐开线与过度曲线交点影响（有根切的 Z 12）

wsdrw · 发表于 2008-9-14 21:53

齿数小于17又没变位正常

cylfdf · 发表于 2008-9-15 23:39

原帖由 freefreemen 于 2008-9-13 10:52 发表

 登录/注册后可看大图

画了一下:)

请教版主,你齿形的渐开线与过渡曲线的交点处左右是否对称,我的不对称,故搞不懂,是不是我做错了?

cylfdf · 发表于 2008-9-15 23:49

仔细地看了一下,牛老的齿形也是左右不对称的
