请教woodee版主一个分度锥齿厚问题

along2004386 · 发表于 2008-9-6 09:08

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

woodee：非常感谢你在本论坛发表这么多优秀的帖子，浏览过受益匪浅，我和周围的同事经常会讨论你的见解。您有一篇关于CNC加工锥齿轮的文章，有一个问题一直困扰我，就是对于锥齿轮来说，我们一样可以给出传动面的分度锥齿厚，但是这个齿厚是在哪个平面上定义的呢？因为我们讨论的是球面渐开线，并且是高精度齿轮，所以这个问题很重要，希望版主和专业人士赐教。感谢！

woodee · 发表于 2008-9-6 12:22

原帖由 along2004386 于 2008-9-6 09:08 发表

 登录/注册后可看大图

woodee：非常感谢你在本论坛发表这么多优秀的帖子，浏览过受益匪浅，我和周围的同事经常会讨论你的见解。您有一篇关于CNC加工锥齿轮的文章，有一个问题一直困扰我，就是对于锥齿轮来说，我们一样可以给出传动面的分度 ...

along2004386您好！不客气，都有共同兴趣，互相交流。

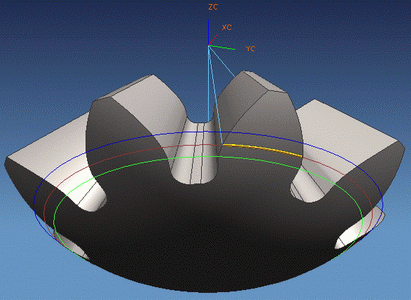

如下图示：

首先，您所表述的“传动面”，我想就是指无穷多的同心球面，而对直齿锥齿轮，我们只需讨论大端球面即可。
那么，齿厚就在分度圆锥与大端球面的交线上，如上图的黄色圆弧线，圆心就在分度圆所在平面。
另外说明：蓝色线是节圆，绿色线是基圆，红色线是分度圆。

freefreemen · 发表于 2008-9-6 13:37

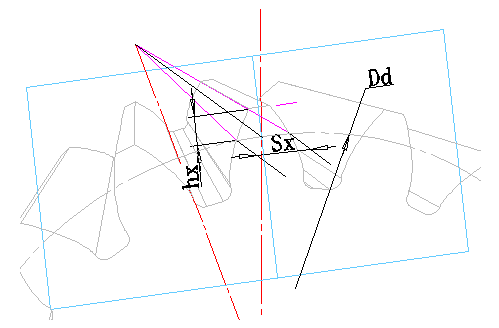

应该在背锥面上量的值:)

woodee · 发表于 2008-9-6 13:59

ffm，球面渐开线，不用背锥和当量齿轮的概念。因为要准确，就不能把背锥上的线，近似到球面上。对否？

freefreemen · 发表于 2008-9-6 18:16

好像背锥跟球面在节圆处相切的，两个面上的线是重合的，谈不上近似的问题。另外齿顶高和齿根高都是以背锥为基础计算的。

woodee · 发表于 2008-9-6 19:00

嗯。但我是直接生成球面渐开线，本身就在球面上，所以就没有做一个背锥，再把它投射到背锥面上。
我记得资料介绍，之所以用背锥，是因为锥面可以展开成平面，这才有了当量平面齿轮的概念。然后把当量齿轮的平面渐开线缠绕到背锥面上，近似为球面渐开线的。

freefreemen · 发表于 2008-9-6 19:36

ＵＧ不懂，用球面渐开线只能用曲面来画齿形实体，不能用放样来画吧？

woodee · 发表于 2008-9-6 19:54

放样画有什么功能，我不清楚，请说明。
有了3D模型，就可以用CNC直接加工。

freefreemen · 发表于 2008-9-7 09:24

这是ＳＷ里面的定义：
放样通过在轮廓之间进行过渡生成特征。放样可以是基体、凸台、切除或曲面。您可以使用两个或多个轮廓生成放样。仅第一个或最后一个轮廓可以是点，也可以这两个轮廓均为点。单一 3D 草图中可以包含所有草图实体（包括引导线和轮廓）。
ＮＸ２里面有可能包括在＂拉伸体＂里面了:)
因为不能上传附件了，所以不能用图片来说明了

[ 本帖最后由 freefreemen 于 2008-9-7 09:26 编辑 ]

zhoulei24258 · 发表于 2008-9-7 14:54

我问一下，你做NC加工是用什么做的？UG还是mastercam?
