内齿圈的线切割加工问题

milemarker · 发表于 2008-8-21 09:25

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

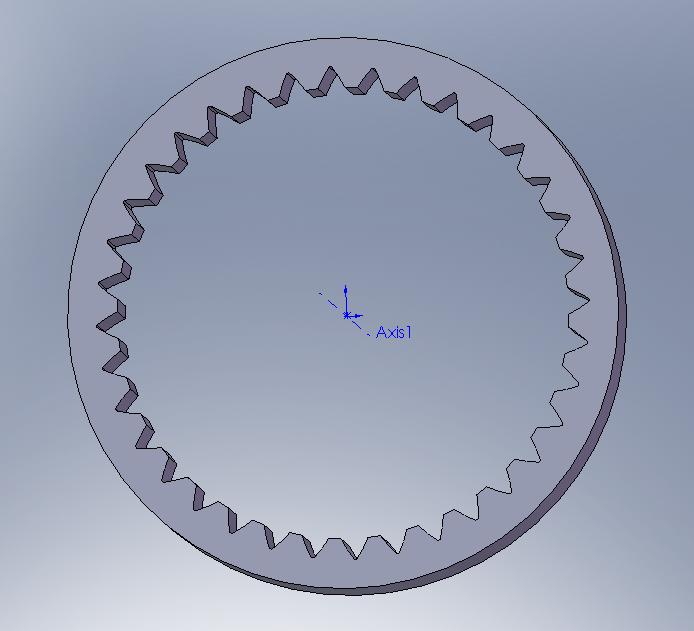

内齿圈的线切割加工问题.
请教一下,线割的高手,我这个齿圈供应商那边说线割做不出来,说齿型不能出来,是这样吗?为什么?

齿轮的参数如下,Z36. M2,变位系数2.07,齿顶圆76.3.齿根圆85.3

[ 本帖最后由 milemarker 于 2008-8-21 09:46 编辑 ]
=============================
内齿的，是应当 [ 齿顶圆＜齿根圆 ] ，你说反了吧

woodee · 发表于 2008-8-21 12:12

mmm · 发表于 2008-8-21 12:17

压力角是多少度？

milemarker · 发表于 2008-8-21 13:29

压力角是20度,
WOODEE,你说该怎么办呢?变位系数由中心距变动计算来的,和它相配的齿轮11齿,变位系数是0.535,中心距必须是27.4,标准中心距是25

freefreemen · 发表于 2008-8-21 14:30

齿顶为负数，重合度也有问题

woodee · 发表于 2008-8-21 16:01

1. 非标准模数。如果是Sinter Metal件，那就没问题了。关键要注意线切割供应商割的是否对。
2. 保持模数2。
（1）齿轮一：径向变位系数X1n=0.40；切向变位系数X1c=0.1146；外径=27.6；
（2）齿轮二：径向变位系数X2n=1.60；切向变位系数X2c=0.2160；大径=83.4；

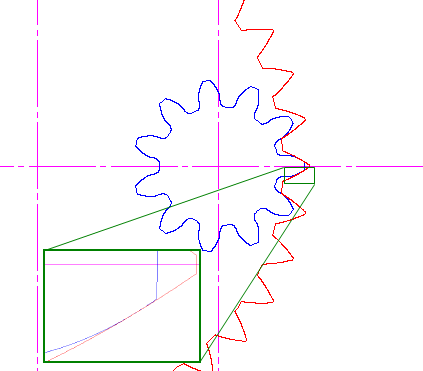

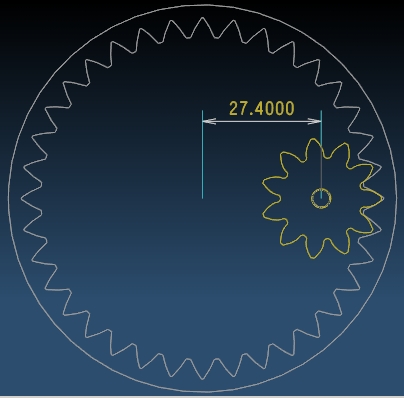

图示如下：

已经给出了双面侧隙0.0852：

Parasolid文件（3D）用以实体测量及提取加工数据，供参考。

1136.zip (241.53 KB, 下载次数: 22)

[ 本帖最后由 woodee 于 2008-9-17 12:56 编辑 ]

sjsp29 · 发表于 2008-8-21 18:59

为什么要切割加工啊？做拉刀拉就可以了

freefreemen · 发表于 2008-8-21 19:51

:) :)
M=2
Z1=11          Z2=36
χ1=0             χ2=1.537
Da1=26       Da2=74.148
Df1=18       Df2=82.148

[ 本帖最后由 freefreemen 于 2008-8-21 19:52 编辑 ]

zhoulei24258 · 发表于 2008-8-24 18:12

woodee老哥
你说得切向变位我好像有点明白，是不是齿根圆干到尺寸，光是切向进刀，公法线不是算出来的尺寸，可全齿深还是。这种加工方法相当于加工短齿齿轮和双模数齿轮。
可是你说的切向变位系数是怎么确定的呢？还有径向变位是怎么回事呢？能不能给小弟解释一下呢？
谢谢

milemarker · 发表于 2008-8-25 09:44

谢谢楼上的朋友,你们的回答很好.我的这个传动是行星齿轮的一部分,中心齿是15.行星齿是11.齿圈是36.动齿圈是39.属于NGWN传动,模数是2.现在要求解所有的参数,你们能帮到我吗?谢谢大家了.

账号		自动登录	找回密码
密码			注册

[倒棱] 内齿圈的线切割加工问题

本帖子中包含更多资源。

Mark，可能是2.07太大，又没有用切向变位系数调节，结果出现“负”齿顶宽度。

两个办法：

评分

评分

回复 6# woodee 的帖子
