渐开线基本齿轮齿形的手工绘制方法

woodee · 发表于 2008-9-5 14:27

huright · 发表于 2008-9-5 15:57

齿轮根部过渡曲线不参与啮合，但是却影响齿轮根部的强度。过渡曲线又与齿顶刃形密切相关，那么哪种齿顶刃形包络出的齿根强度最好呢？
所以就要比较和分析

woodee · 发表于 2008-9-5 16:35

好，够细致！
比较和分析结果如何？能否告知一二？

huright · 发表于 2008-9-5 17:08

原来只做过仿真，后来就放下了，有时间的话用有限元分析一下

woodee · 发表于 2008-9-5 17:30

您的仿真，结果是平面还是立体？
有限元分析，是用什么软件？

huright · 发表于 2008-9-5 18:08

主要是通过仿真确定齿轮根部曲线，然后在ANSYS里分析（还没做）

freefreemen · 发表于 2008-9-8 18:56

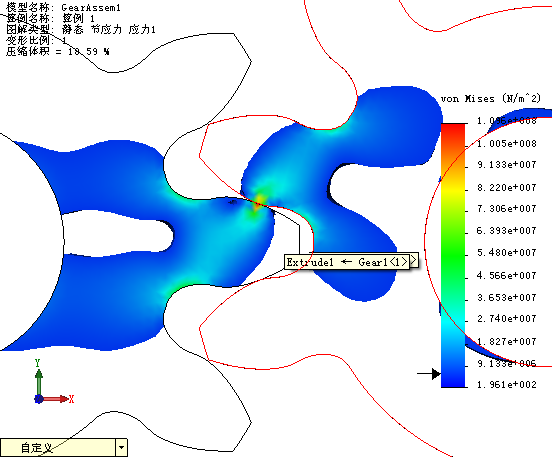

有空拿个齿轮来分析了一下

Z=11 M=4 χ=0 Da=52 Df=34

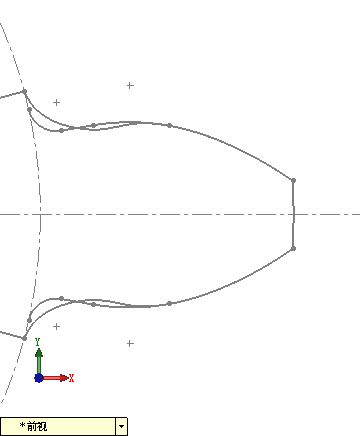

①延长摆线过渡；②R1过渡。

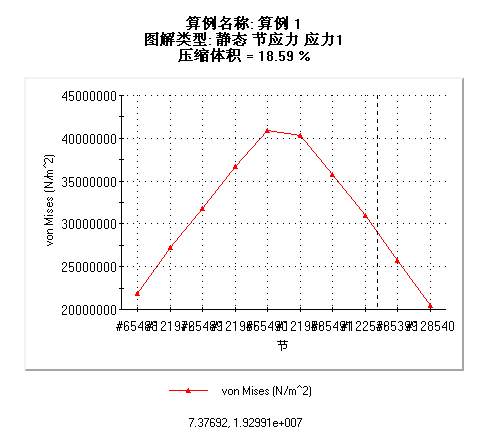

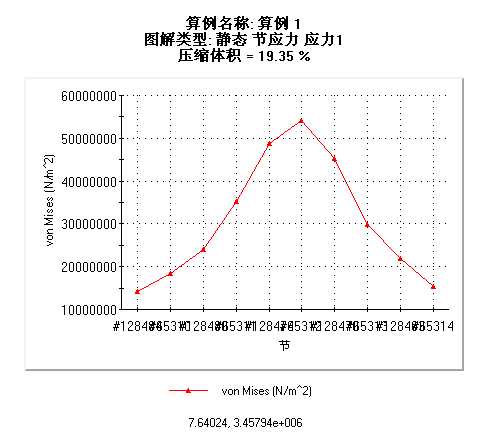

发现过渡圆弧曲率大的表面应力较大一点。

huright · 发表于 2008-9-9 13:44

分析的挺好，在哪个软件里面做的？

freefreemen · 发表于 2008-9-9 19:44

SolidWorks COSMOSWorks

poxiangzi · 发表于 2008-9-23 16:33

原帖由 freefreemen 于 2008-9-8 18:56 发表

 登录/注册后可看大图

有空拿个齿轮来分析了一下
Z=11 M=4 χ=0 Da=52 Df=34
①延长摆线过渡；②R1过渡。
发现过渡圆弧曲率大的表面应力较大一点。

最终是（1）延长摆线过渡；（2）R1过渡；哪个齿面接触应力、齿根弯曲应力小一些呢？图没怎么看得清楚！吼吼，Solidworks与Cosmos集成起来真的不错哦，请斑竹指导一下哦！

LZ的这个方法应该也需要用到二次开发吧？

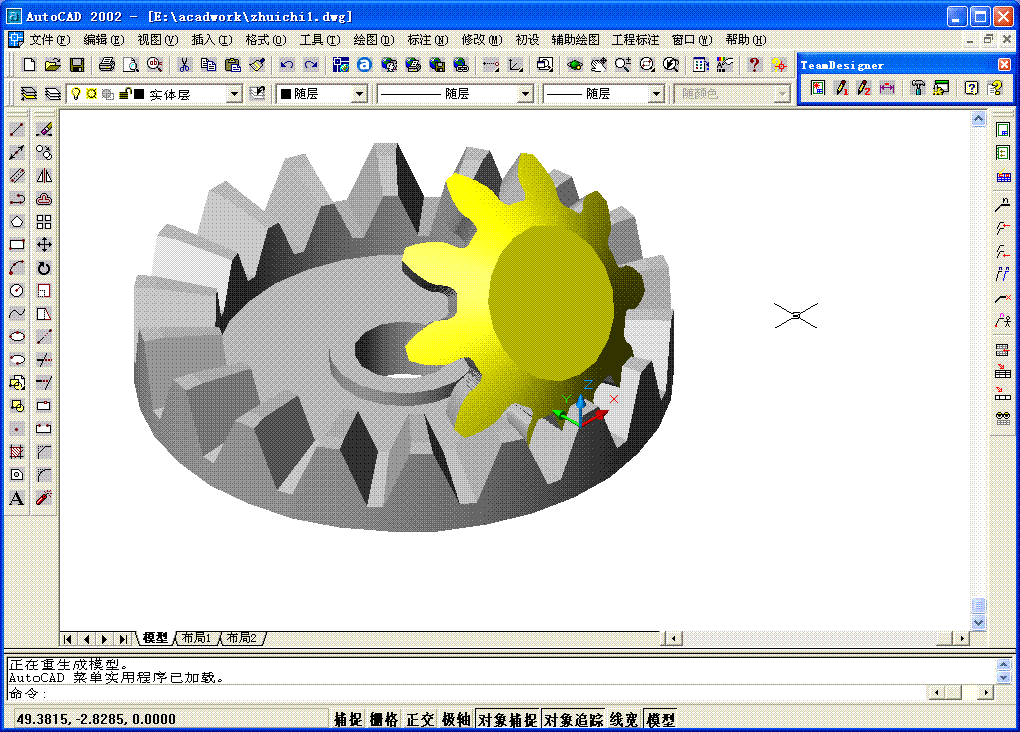

以前弄过三维的，也请大家指导，看了大家做的，还是觉得二维的清晰一点，范成原理看得清清楚楚！

[ 本帖最后由 poxiangzi 于 2008-9-23 16:41 编辑 ]
