渐开线基本齿轮齿形的手工绘制方法

mrmrw · 发表于 2008-8-16 17:00

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

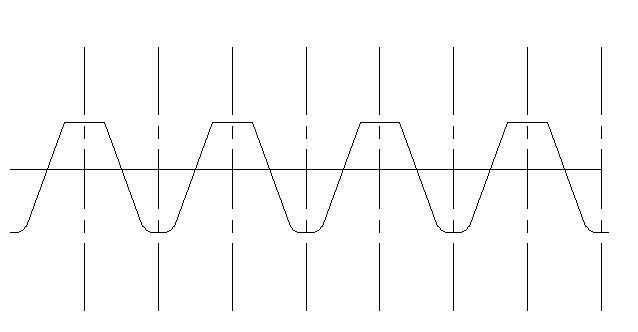

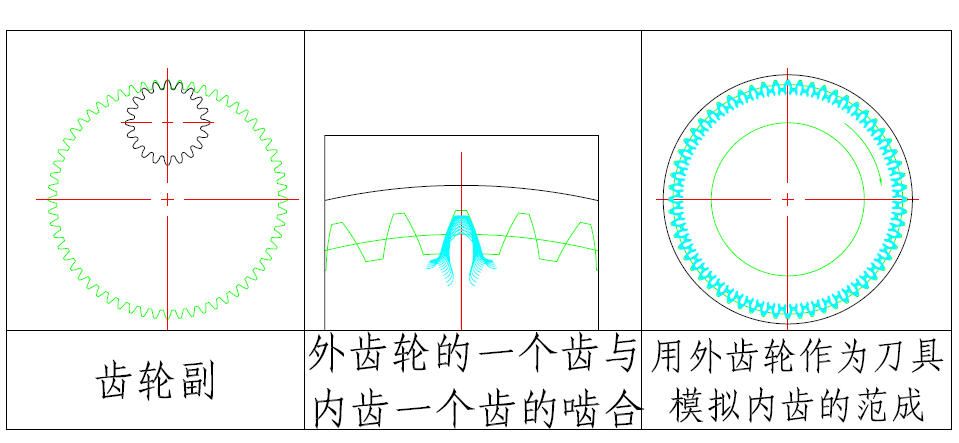

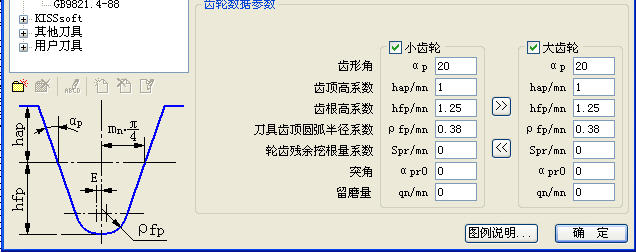

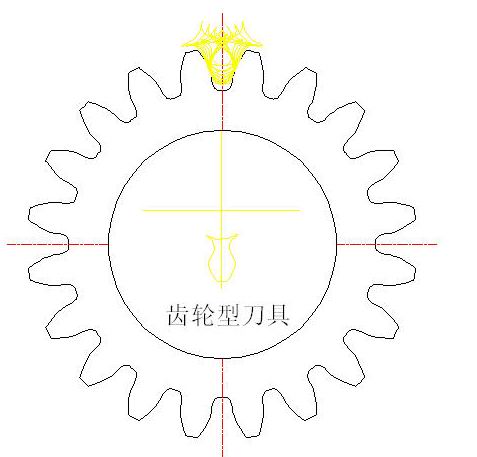

渐开线齿轮基本上都是基于某种基本齿廓标准按照范成法绘制，而且都是可以用手工模拟范成的方法的。下面给出几个常见的情况请大家讨论一下，看看如何手工绘制范成过程。限定条件：基本齿廓如图1所示。（1）齿条的齿形基本参数：mn=1.0，z=5个以上（2）外齿轮基本参数：mn=1.0，z=6，xn=0.3 要求：a）采用齿条型刀具范成齿廓； b）采用齿轮型刀具范成齿廓图；（3）内齿轮由于内齿轮多采用插齿刀加工，为了简化齿形绘制，可以采用一个外齿轮来替代插齿刀范成齿廓，图形要求要表达出二者啮合的关系。基本参数：mn=1.0,z1=20，z2=60 要求：限定内齿轮不动，外齿轮与内齿啮合，外齿一边自转一边公转，要求绘制出外齿的与内齿的啮合关系。
****************************
我先给出一些示意图，请大家讨论一下绘制方法。建议用AutoCAD绘制。
******************
关键是方法！

niuershiye · 发表于 2008-8-19 07:22

http://www.mechcad.eu/read.php?tid=688136&page=e&
贴了几张图。
===========================
这个论坛的插图都不能与页面一起显示，也是论坛不吸引人的原因之一。

freefreemen · 发表于 2008-8-27 15:57

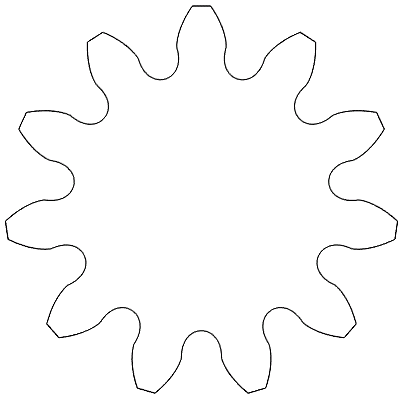

有空试画了下M=4,Z=11,α=20,χ=0,的两齿轮啮合的齿形。:)

woodee · 发表于 2008-8-27 16:34

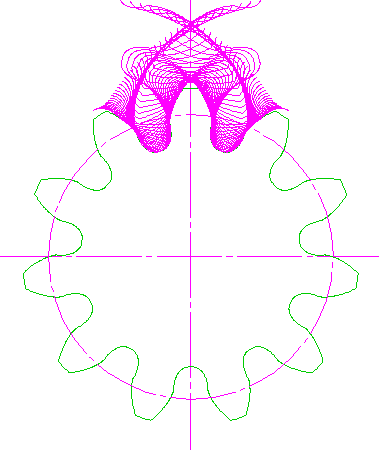

M=4，Z=11，α=20，χ=0，全圆角齿顶滚刀加工的：
T12_Tooth Root Curve.gif

另，可以自动画出的。

huright · 发表于 2008-9-2 09:54

程序是楼主自己编写的吗？

admin · 发表于 2008-9-2 12:34

原帖由 niuershiye 于 2008-8-19 07:22 发表

 登录/注册后可看大图

http://www.mechcad.eu/read.php?tid=688136&page=e&
贴了几张图。
===========================
这个论坛的插图都不能与页面一起显示，也是论坛不吸引人的原因之一。

不是太明白。

huright · 发表于 2008-9-2 14:35

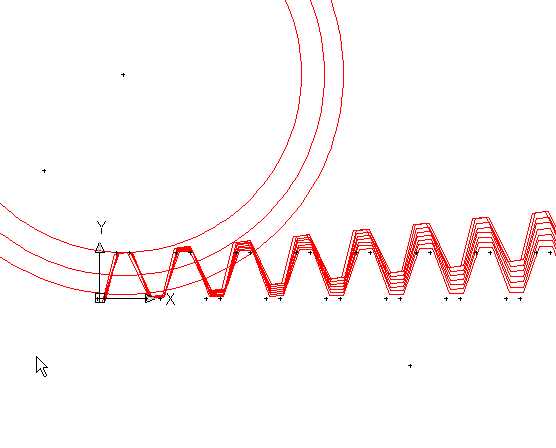

哈，学做了一个

[ 本帖最后由 huright 于 2008-9-2 15:22 编辑 ]

JINLIANG · 发表于 2008-9-4 18:55

变比齿扇可以做吗？

woodee · 发表于 2008-9-4 23:53

把齿顶刀尖倒椭圆弧试试看！

huright · 发表于 2008-9-5 08:53

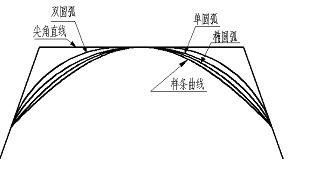

嗯，原来的设想齿顶刃形如下，做过一些仿真
