[讨论]奇数圆柱斜齿轮能用跨棒距M值法准确测量吗？

poxiangzi · 发表于 2008-9-20 13:25

斜齿轮的还没有研究过，路过，鼎，学习！

woodee · 发表于 2008-9-20 13:34

zzz8662，拜读了，谢谢。

freefreemen · 发表于 2008-9-20 16:18

原帖由 woodee 于 2008-8-27 13:42 发表

 登录/注册后可看大图

呵呵，JINLIANG兄是在逗我吧？给出的数据，齿顶厚为负值，不可能成形，又何以测量呢？
4416

da=17.358
df=10.572
α=20°

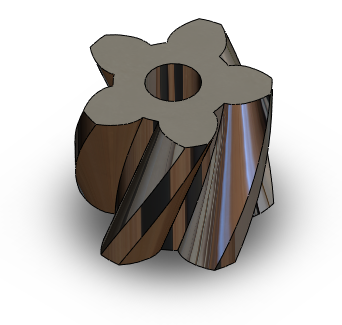

可以画出来的:)

[ 本帖最后由 freefreemen 于 2008-9-20 16:23 编辑 ]

woodee · 发表于 2008-9-20 17:06

原帖由 freefreemen 于 2008-9-20 16:18 发表

 登录/注册后可看大图

da=17.358
df=10.572
α=20°
可以画出来的:)

Z=5，Mn=2.1167，an=20，Xn=1，b=24.5°

齿顶厚为负值啊！

[ 本帖最后由 woodee 于 2008-9-20 17:11 编辑 ]

freefreemen · 发表于 2008-9-20 18:03

我算出来的齿顶圆直径只有17.358，而不是20多:o

woodee · 发表于 2008-9-20 20:29

ffm，你得给我好好说说，对齿高的计算，我有些盲点。

freefreemen · 发表于 2008-9-21 10:32

一般机械手册上都有的。找了一下，共四页，用acdsee打开就可以看到了。

zhr131400 · 发表于 2008-9-22 21:41

要凭借自己的手感和经验，不论是圆球还是圆棒都可以测量正确，我们一直用圆棒测量，没有出现什么误差！熟能生巧嘛！只要熟练就可以！

woodee · 发表于 2008-9-22 22:15

海涛版主可以选一实际奇数齿轮，螺旋角大点的（比如45度），然后拿两球和两棒分别测测。

wyt981204 · 发表于 2008-9-23 15:52

对于奇数齿的斜齿轮，当螺旋角在45度附近时，若采用双量柱（球）测量M值，在千分尺正常倾斜情况下，没有极值，故不能采用，必须改为三量柱（球）测量。对于螺旋角不太大的奇数斜齿轮，可以采用双量柱（球）测量。
以上摘自《齿轮手册》
