求助这是什么齿轮？急！！！

hanl · 发表于 2008-7-16 09:02

您需要登录才可以下载或查看，没有账号？注册

x

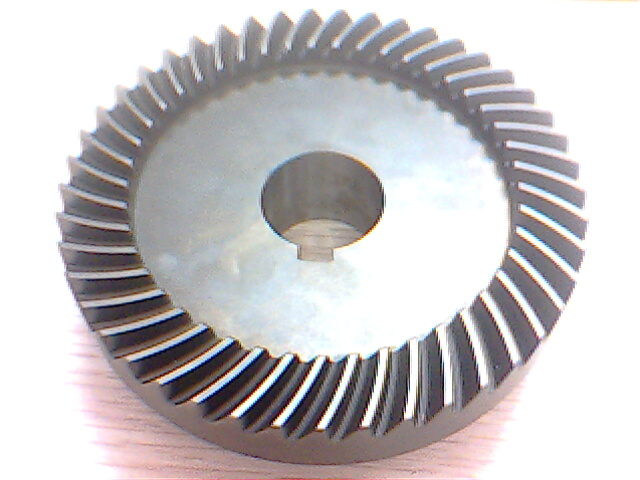

今从日本机床拆下一对齿轮测绘，但不知道属于哪种齿轮。请大伙赐教！！！

吕世祥 · 发表于 2008-7-16 09:14

是准双曲弧齿锥齿轮,我厂的设备5C270铣齿机分齿箱里有这样的齿轮

hanl · 发表于 2008-7-16 09:24

有没有样板图，我参考下。第一次见这种齿轮，还不知道怎么下手。多谢！

hanl · 发表于 2008-7-16 09:48

各位大哥，路过请说出各自的看法。多谢！

吕世祥 · 发表于 2008-7-16 09:50

我们的机床是俄罗斯的,角齿是3个齿,具体参数不详,还不知道我国能不能做呢

milemarker · 发表于 2008-7-16 09:57

你的小齿轮是几个头的?

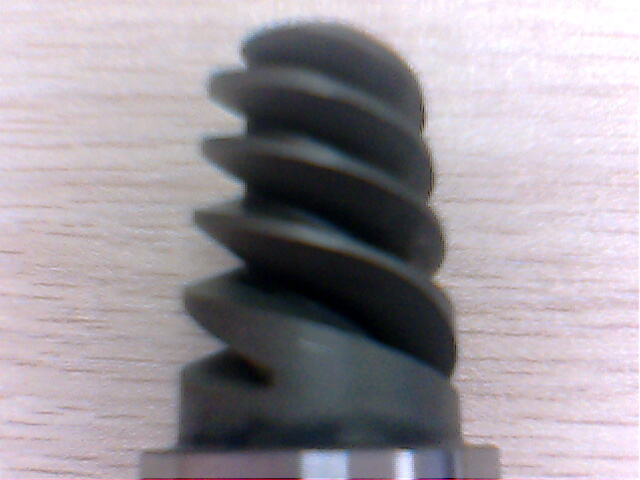

hanl · 发表于 2008-7-16 09:59

此齿轮是日本加工中心分度台一零件，小齿轮也是3齿。我公司的老工程师都说没见过这种齿轮，而且国内不一定能做得出来。但现在关键是怎么去给它定性和测绘。请路人多多提出建议！！！

hanl · 发表于 2008-7-16 10:06

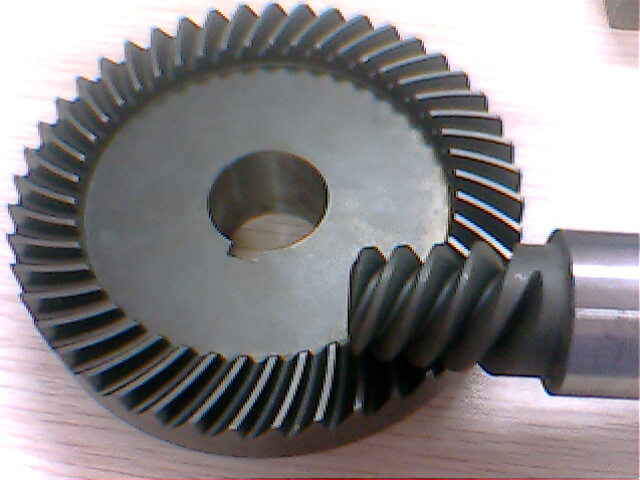

第一张图是它们的啮合状态，属于中心偏置的那种。在机械设计手册中有种叫“交错轴齿轮传动”。但没找到关于它的介绍。不知道哪位大哥有这方面的介绍资料，请赐教。

吕世祥 · 发表于 2008-7-16 10:29

<齿轮手册>里有介绍的,你可以先把大.小齿轮的安装距和偏置距测出来,把速比,齿宽,螺旋方向,偏置方向(下偏)提供,根据大齿轮的外径和齿数推算一下模数,看有没有人可以做?

hanl · 发表于 2008-7-16 10:32

大齿轮齿数45；小齿轮头数3，左旋。传动比为1：15。偏置距现在暂时无法测量。
