为什么这个齿轮齿条理论配合会有干涉？

zengxiaodong

hyfjy 发表于 2011-11-14 22:28
就是不变位，也就是变位系数为零，就不能做出Z=12的齿轮么，显然答案是否定的，我以为，干涉的部分是基圆以 ...

确实是这样，小齿轮有根切，就不会产生干涉了。

woodee

求齿条型刀具所得到的齿轮过渡曲线，就是为了精确解决此种干涉问题。

zengxiaodong

woodee 发表于 2021-10-17 16:20
求齿条型刀具所得到的齿轮过渡曲线，就是为了精确解决此种干涉问题。

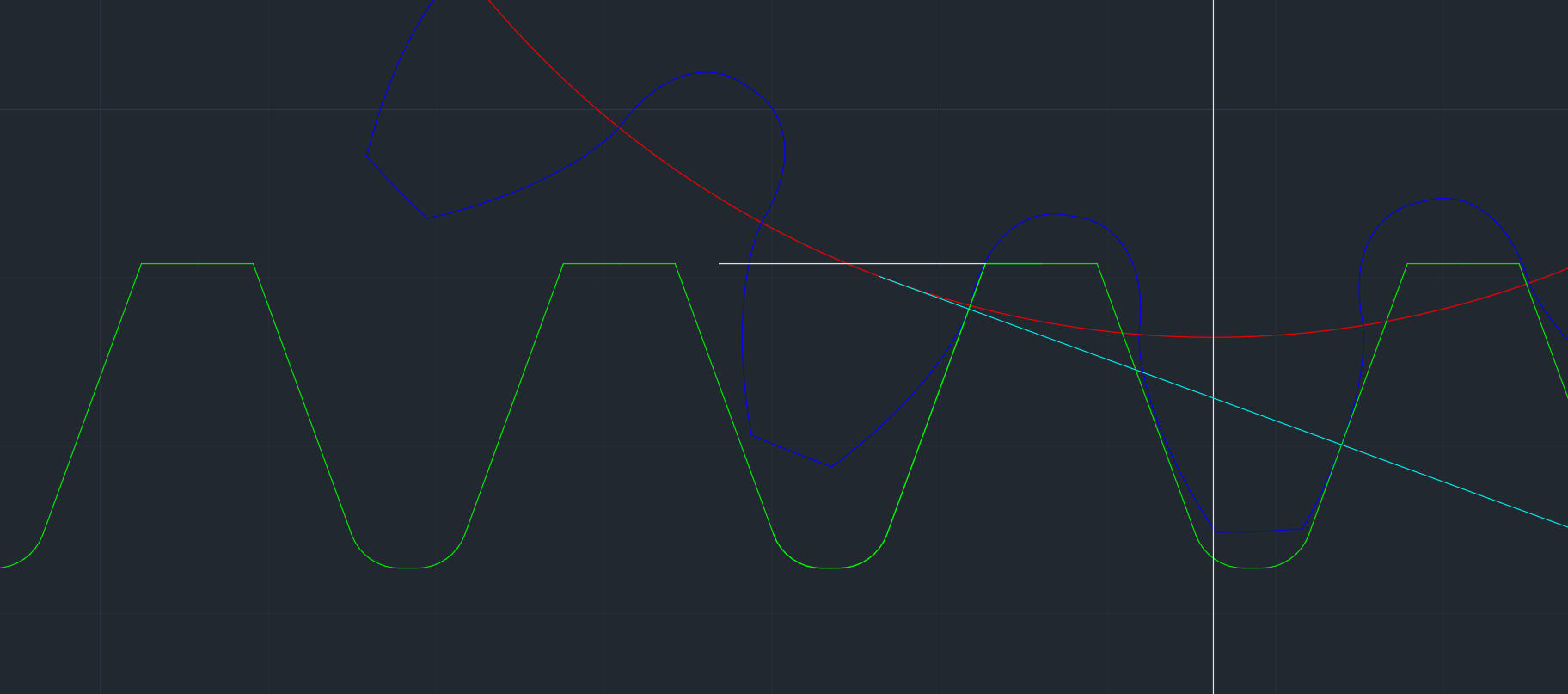

我又仔细检查了一下，m=8，Z=15的不变位根切齿轮与齿条啮合，似乎会出现干涉。





DXF文件如下
2.rar (44.09 KB, 下载次数: 1)

2021-10-18 10:42 上传

点击文件名下载附件

woodee

zengxiaodong 发表于 2021-10-17 16:24
我又仔细检查了一下，m=8，Z=15的不变位根切齿轮与齿条啮合，似乎会出现干涉。

不会吧？

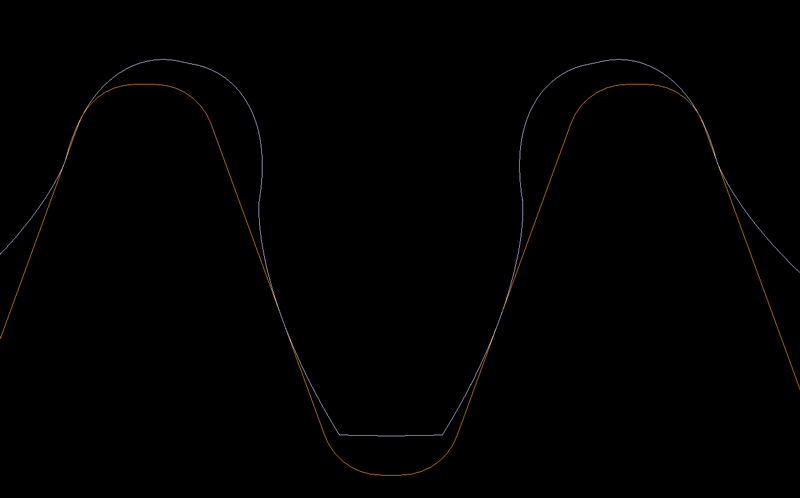

齿根过渡曲线，就是齿条切出来的（齿条刀具刀尖圆R=0.38*Mn）：

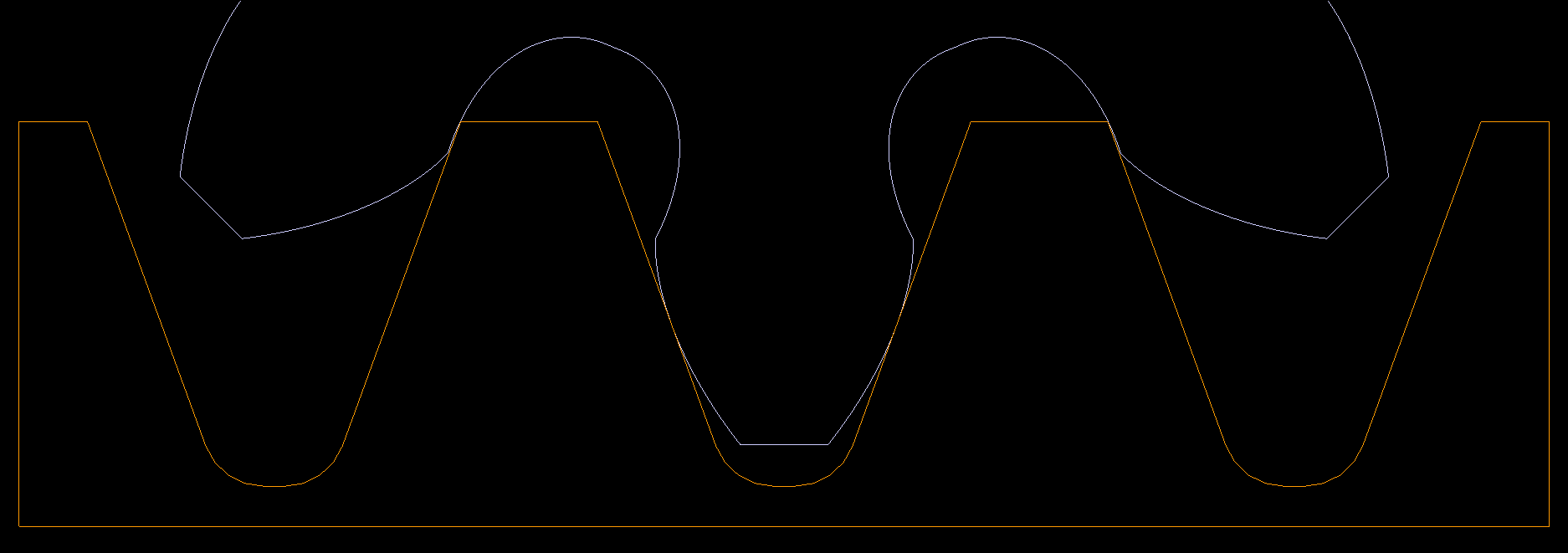

将此齿条刀齿顶切去0.25*Mn，也就是刚刚切掉R0.38*Mn的上边部分，是不会有干涉的：


上面是齿数为8的情形。 15齿更接近不根切，应该没问题。

建议检查建模参数。

zengxiaodong

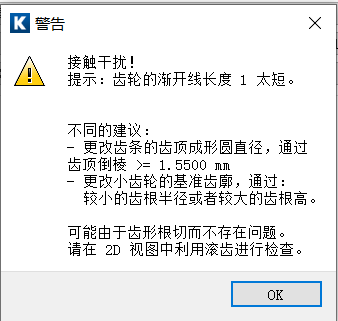

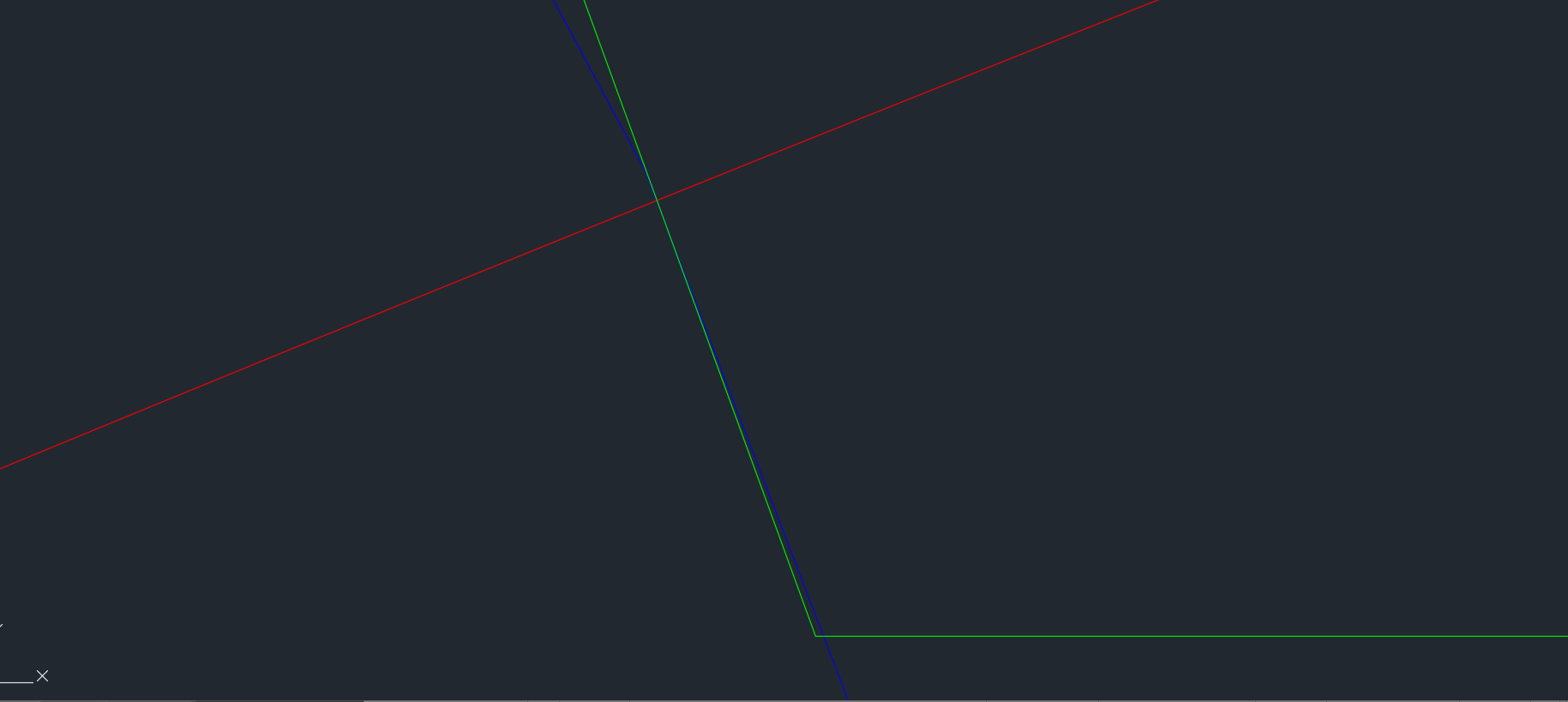

滚切检查，是不会有干涉的，但是上面13楼的啮合图有干涉，不知是哪里产生了误差？

zengxiaodong

woodee 发表于 2021-10-17 19:11
不会吧？
齿根过渡曲线，就是齿条切出来的（齿条刀具刀尖圆R=0.38*Mn）：


版主，问题找到了。

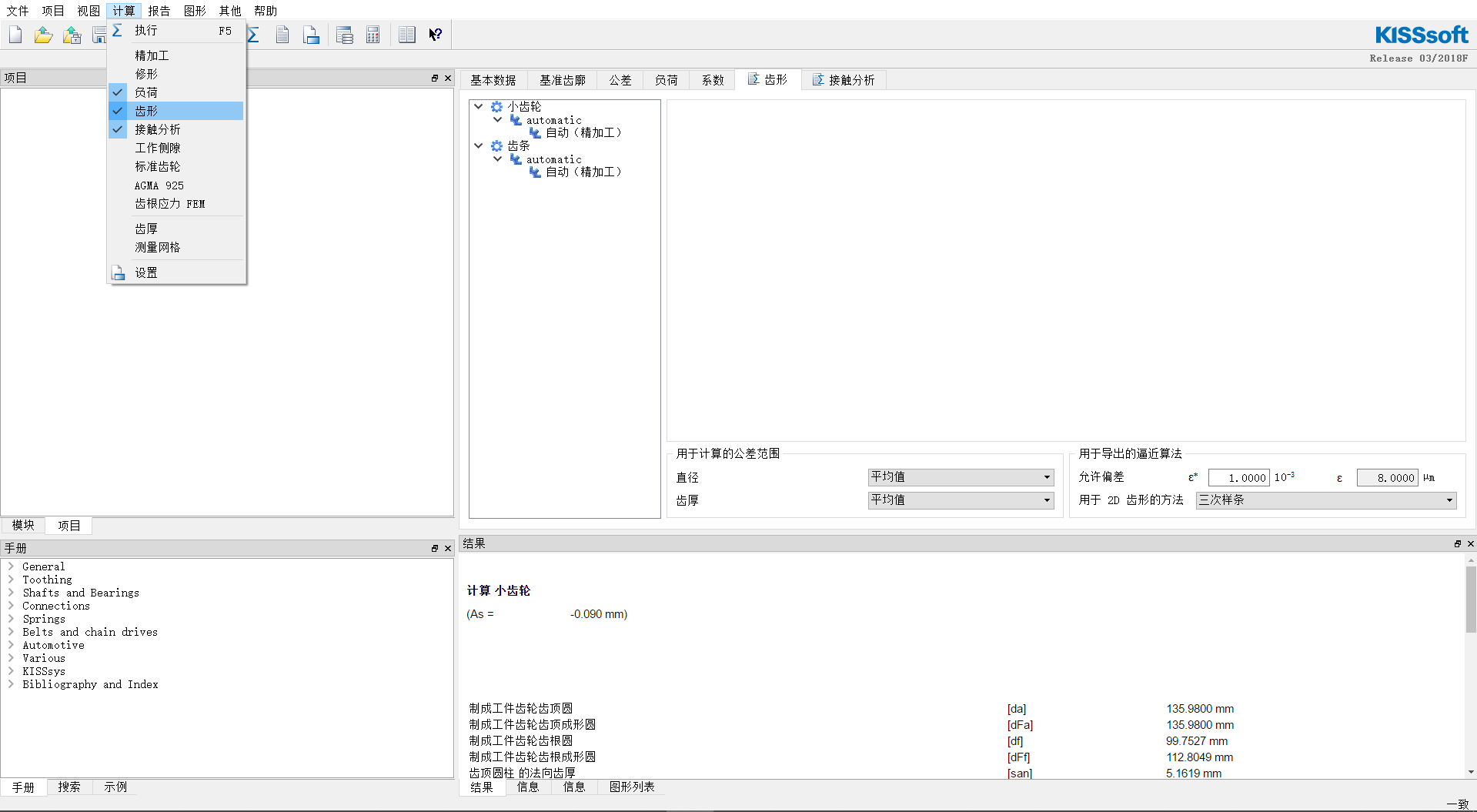

在进行一般的计算时，导出的啮合图形（见13楼附件），确实是有干涉的；应该进一步进行齿形计算，然后再导出的啮合图就没有干涉现象了！




可见，如果不进行齿形计算，则导出的齿形还不是最精确的，仅能满足一般的粗略应用。

woodee

zengxiaodong 发表于 2021-10-18 11:00
版主，问题找到了。

在进行一般的计算时，导出的啮合图形（见13楼附件），确实是有干涉的；应该进一步 ...

噢，应该是KS为了保持一定的运算速度，在预览和精确输出之间设置了选项。

这对使用KS的朋友，也是个重要提醒。

woodee

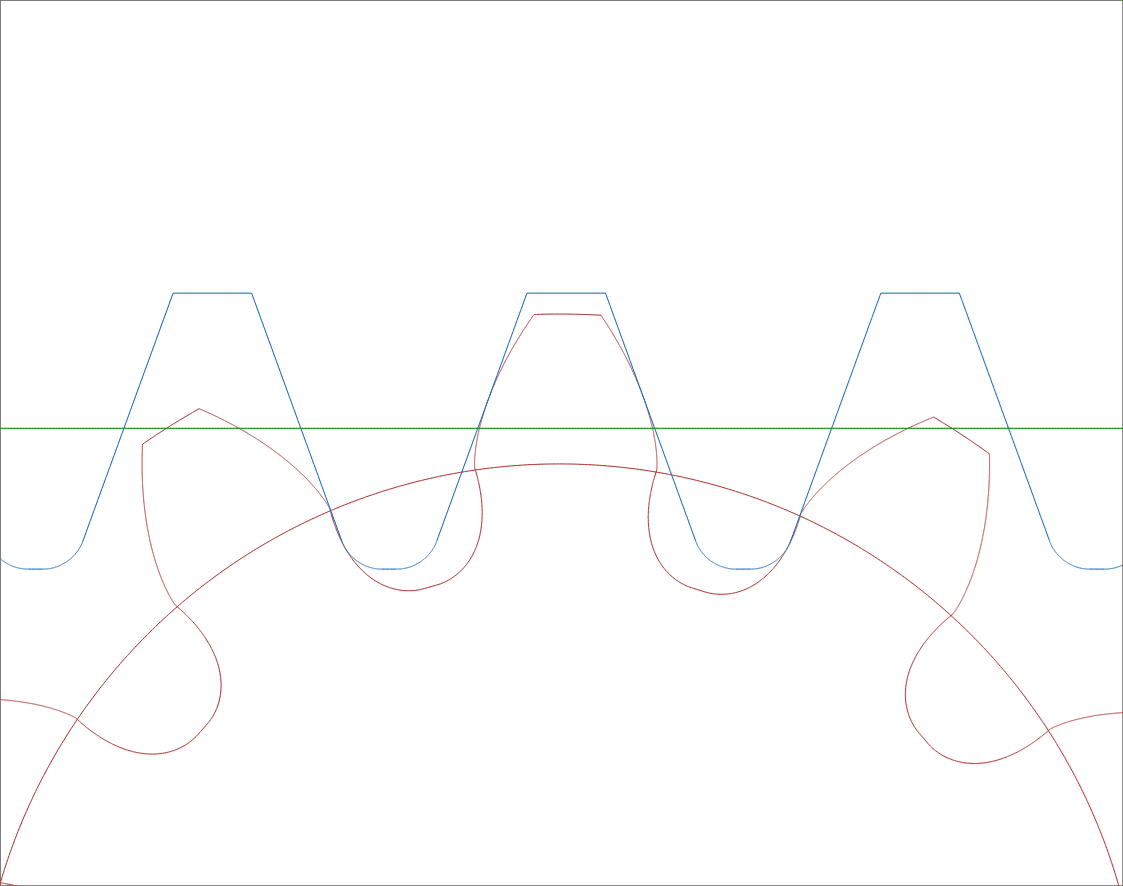

15齿变位系数为0直齿轮，与齿条刀共轭示意：


zengxiaodong

woodee 发表于 2021-10-18 12:04
15齿变位系数为0直齿轮，与齿条刀共轭示意：

这是不切顶滚刀的加工过程（11齿）。

hyfjy

cyx113377 发表于 2011-11-22 15:06
对头。。。小于17齿需要变位

齿轮的齿根有比较复杂的形成基理，如果不符合这样的要求，又要求使用完整的齿廓，在齿轮的根部就有可能会形成干涉。通常说，当齿轮的齿数较多或者变位系数较大时，让所有的齿形都超过基圆，就不会出现齿根干涉的情况。CAXA软件给出的齿轮齿形，通常在齿根是直线齿形，齿数较少时最好别直接使用，仅可以作为示意图来表示一下齿形而已，如果用作线切割，有可能噪音会比较大，通常用齿条刀具仿真作的图，是齿根挖根较深的，也是最不容易干涉的，同时也是齿根强度最薄弱的，用齿轮展成的齿根，相比之下也不会干涉，但强度依然较低，如果需要提升小齿数齿根部分的强度，就需要根据实际情况，找出不干涉，同时齿的厚度较厚的齿根齿形。
