为什么这个齿轮齿条理论配合会有干涉？

忽逢桃花林 · 发表于 2011-10-25 20:17

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

m 1.5齿数 12
的齿轮，和齿条啮合时，为什么会有干涉呢？
齿条是按标准的参数画的。
难道是因为齿轮的齿数问题吗？
还是什么地方有错误？

忽逢桃花林 · 发表于 2011-10-25 20:17

附图纸，大家给找找错误

毛永泉 · 发表于 2011-10-26 13:58

齿轮变位太小，如果齿轮齿数12的与标准齿条啮合，齿轮最小变位不要小于0.3；
如果齿轮不变位的话，齿轮齿数不能小于17。

juwenbin · 发表于 2011-10-26 15:48

齿轮未变位

忽逢桃花林 · 发表于 2011-11-8 21:38

毛永泉发表于 2011-10-26 13:58

登录/注册后可看大图

齿轮变位太小，如果齿轮齿数12的与标准齿条啮合，齿轮最小变位不要小于0.3；
如果齿轮不变位的话，齿轮齿数 ...

谢谢，知道了些

hyfjy · 发表于 2011-11-14 22:28

本帖最后由 hyfjy 于 2011-11-14 22:33 编辑

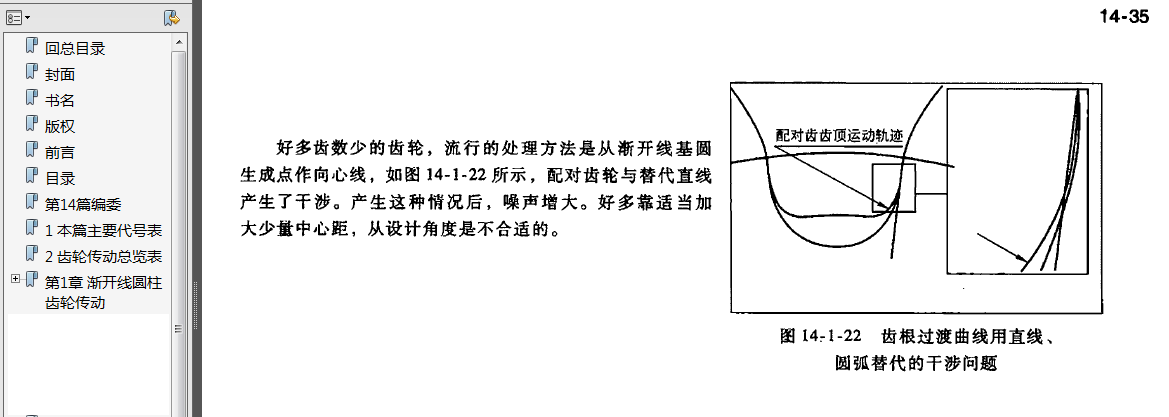

就是不变位，也就是变位系数为零，就不能做出Z=12的齿轮么，显然答案是否定的，我以为，干涉的部分是基圆以内，是过度曲线不符合滚切法的齿轮根部曲线造成的，在12个齿零变位时，根部会有相当部分的外摆线过度，如果做好了这部分，仍然不会干涉的。另外就是在作啮合图时应有意识地稍留一点齿侧间隙，无论是在齿条上留或在齿轮上留，这样可以减少作图的实际误差。
也就是说，楼主给出的齿轮的齿形是有问题的，齿根不可能是画成的那样，所以产生干涉也是必然的。

忽逢桃花林 · 发表于 2011-11-16 21:11

hyfjy 发表于 2011-11-14 22:28

登录/注册后可看大图

就是不变位，也就是变位系数为零，就不能做出Z=12的齿轮么，显然答案是否定的，我以为，干涉的部分是基圆以 ...

齿轮的图纸是caxa里输入参数后自动生成的
底部怎么修改倒是真的不知到了
谢谢回答，不过这齿轮的问题还是挺深的，不下功夫还真理解不透

hyfjy · 发表于 2011-11-16 21:20

忽逢桃花林发表于 2011-11-16 21:11

登录/注册后可看大图

齿轮的图纸是caxa里输入参数后自动生成的
底部怎么修改倒是真的不知到了
谢谢回答，不过这齿轮的问题还 ...

CAXA中的齿轮模块是很粗略的，不能作为正式的齿形图的，滚切法加工出的齿轮，齿根曲线不是简单的圆弧，当齿数较多时可以圆弧来代替齿根的外摆线形，当齿数较少，变位系数较小时，是不能代替的。

niuershiye · 发表于 2011-11-16 21:49

cyx113377 · 发表于 2011-11-22 15:06

对头。。。小于17齿需要变位
