帮我推算一下这个斜齿齿轮

woodee

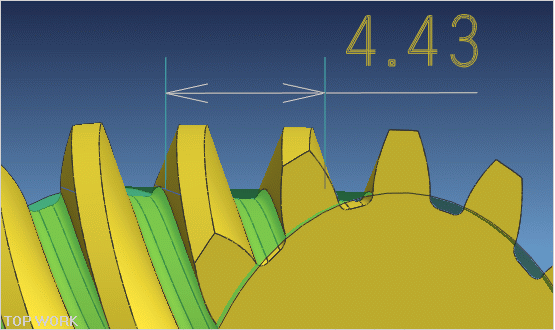

跨齿数为2，可算出W2=4.43；
但测量点太靠近基圆及齿根，难侧准（见下图示，绿色是基圆柱面）。
至于与其它人的计算差别，如果你提供的基本参数没错，那结果是不会有问题的。

woodee

原帖由 wubin-03 于 2008-7-14 09:03 发表


登录/注册后可看大图

版头儿。。
你看有没有可能b小于Wknsinβ,而导致不能测量。

能不能测量，跟计算没关系。

wubin-03

参数没有错，但就是他的计算结果与咱们的不一样。
这个齿轴用公法线千分尺量，很难量准。而他们是用棒针测量，这个大概也有一定的区别，
从切削手册中查出的。
现在关键就是，我们算出的结果，与实际测量的不一样，且于他们的计算结果也不同。

woodee

那就给出准确测量结果。

wubin-03

有没有可能是这样一种情况，他的公法线是由他的量棒直径做为推算的？
就是说，他不按照一般的标准计算得出公法线，是先确定了量棒的值，而后在推算出公法线？（这种情况在实际中是有的，我今天请教了一位从事滚齿40多年的老师傅，是他给我讲述了这样一个道理。不知大家有什么好的见解？）毕竟咱们那么多人算的答案都是一样的，而参数也没问题。

kenzijb

都是高手啊。
我从事产品设计也有三四年了。
可还没有真正的对齿轮有如此深入的了解。
佩服佩服。
我要好好的更各位学习。
以提升产品的传动部分的设计能力。

niuershiye

按条件

chenmiaooo

是否有这样的可能性,这个齿轮利用的场合比较特殊,所以故意增大的侧隙,而且你们看他的精度要求才9级对这个要求也不是很严格!

JINLIANG

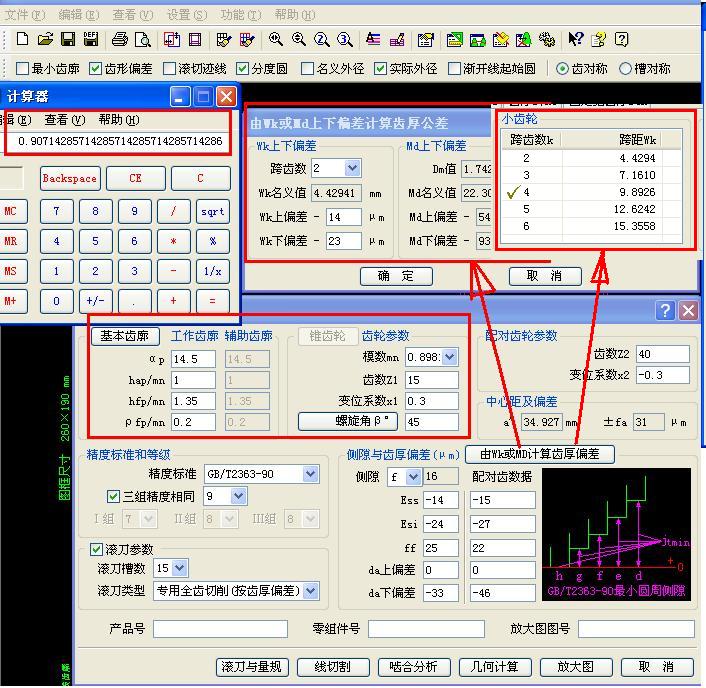

W5=12.624,W2=4.429

zzz8662

类似LZ这样的问题也困惑了我好久。我们国外来的图纸的Wk实际值比理论值差很远。请大家也讨论我的齿轮，帮忙演算一下是否正确-
齿数Z：9
法向模数mn：0.7
压力角：25
螺旋角：15
变位系数：0.2
=====================
跨2齿 时的公法线结果是：3.242-3.26
棒直径为1.5时，跨棒距是： 9.068-9.118
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
我的理解，根据变位系数0.2算出理论齿厚1.224以后，实际给齿厚的公差为-0.04/-0.06.这样大的侧隙导致作出来的齿轮实际变位系数不是0.2了！难以理解。:Q
