径向、切向正变位的两个7齿球面锥齿轮的啮合照片

hao1231987 · 发表于 2009-3-19 20:02

请问楼主用是有UG CAM自动编程加工出来的吗？

woodee · 发表于 2009-3-19 23:19

是UG编程做的。至于是不是自动编程，我也不清楚，是别人帮加工的。

zhangjun · 发表于 2009-3-20 07:49

很漂亮。，，

zhangjun · 发表于 2009-3-22 07:41

能介绍一下是那种机器上用的吗？

天行健 · 发表于 2009-3-26 15:01

确定不错,请问楼主这对齿轮的径向变位和切向变位系数是多大,压力角是多少20度,22.5度,还是25度:).

woodee · 发表于 2009-3-27 14:03

本帖最后由 woodee 于 2009-3-27 14:29 编辑

15# 天行健

径向变位系数0.4；
切向变位系数0.039；
压力角20°。

天行健 · 发表于 2009-3-28 16:02

楼主我把上面的参数用软件演示了一下,这对齿好象还是有根切现象,22.5度的压力角会好点.

woodee · 发表于 2009-3-28 20:32

楼主我把上面的参数用软件演示了一下,这对齿好象还是有根切现象,22.5度的压力角会好点.

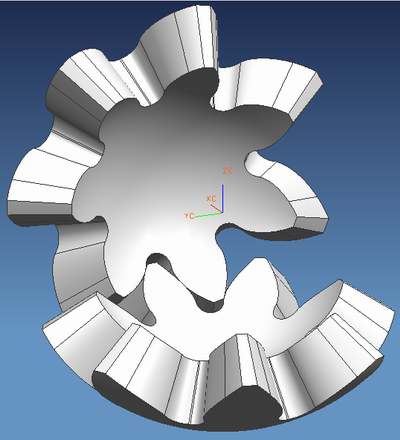

天行健发表于 2009-3-28 16:02

登录/注册后可看大图

天行健您好！
我也是按照准确的齿根过渡曲线造型的。用眼观察，根切情况还可以接受。
还有，变位系数大了，与加大压力角的作用是相同的。

贴上图片和3D文件，请检测。很高兴与您讨论。

3D文件（parasolid文件，.x_t格式）：

0SBG-Assy-K-Mar09.rar (283.1 KB, 下载次数: 56)

569405329 · 发表于 2012-8-7 17:59

楼主，能不能把你加工齿轮编程所用的刀具，主轴转速，进给速度，最大垂直步距，告诉我一下呢？谢谢了

charlie_hsl · 发表于 2012-8-13 21:26

Woodee,能否做一下接触斑点的检验？旋转时的噪音如何？
