径向、切向正变位的两个7齿球面锥齿轮的啮合照片

woodee

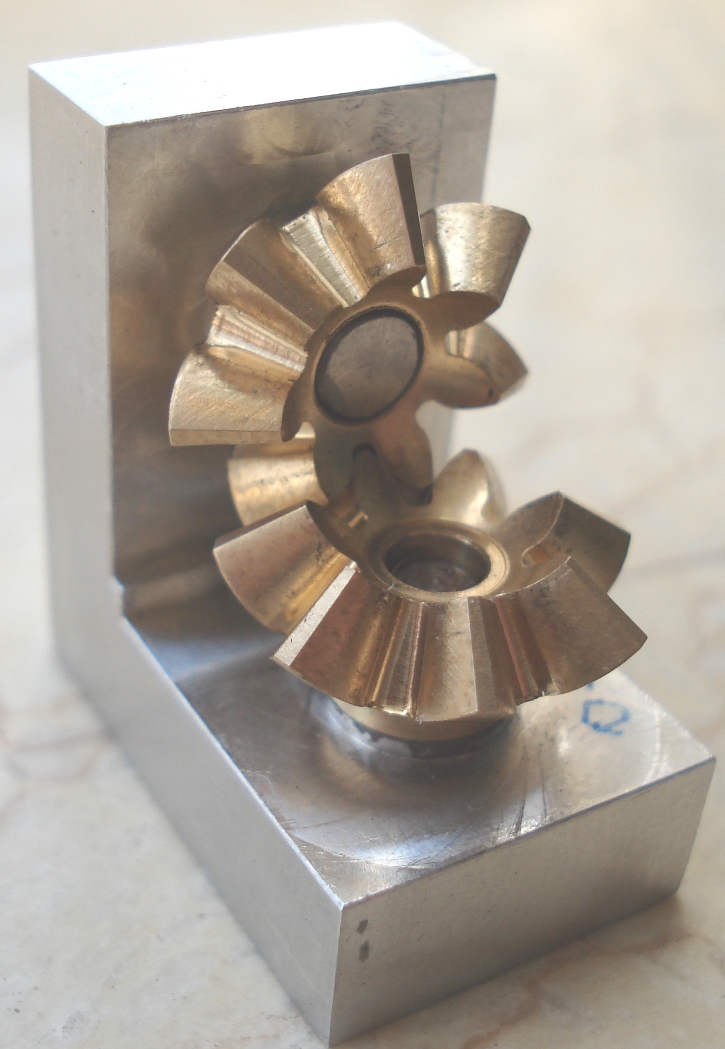

按UG 3D模型，CNC加工出实体零件。做好支座，装配一起。旋转顺滑，手感良好。
如下图示：



[ 本帖最后由 woodee 于 2008-7-16 12:55 编辑 ]

liyouyuan204

CNC加工？？是几轴运动机床？？

woodee

3轴。

zhoulei24258

厉害,佩服佩服

KH1330

新手弱弱的问一下，模数如果为1，齿数为7个，外径为9，内孔要求4，其他数据类推，这样一般的铣床能加工出来么？

woodee

1. 锥齿轮一定要告知配对齿轮齿数，否则形状相差很大；
2. 7齿的直齿锥齿轮，一定要径向、切向正变位，否则无法完好啮合；
3. 因为齿形变化较大，所以一般无法用普通铣床成形铣。

poxiangzi

鼎一下，我也做这个，请问斑竹为什么两个齿轮都是7齿，是一模一样的，这是用来做什么的，仅仅是为了使传动方向改变90度吗？

along2004386

版主，我看了很多你的关于直锥齿的帖子，但是我还不太明白你是如何确定7T-7T的变位系数的，也就是说齿厚和变位距离如何确定的？谢谢！

woodee

谢关注！
小齿数锥齿轮，有效渐开线啮合段较短，于是要取较大的变位系数，让基圆缩小；同时由于齿顶变尖，又要加大切向变位系数。
我是采取一边在3D模型中测量，一边调整参数的办法。

along2004386

原来是这样。我一直在想先用当量齿轮进行计算，然后将所得到的啮合角和齿厚代入球面渐开线中，这样既可以保证理论重合度大于一，同时又是利用球面渐开线原理制作，我想象中是可以的，但是还没有找到还原成球面的方法。
    另外，今天早上看到你的关于螺旋线的文章，恭喜了，我之前用这种曲线做了一个齿轮，想用粉末冶金的方法制作，后来一想无法拔模，然后又找到一种曲线，是等距圆锥螺旋线，但是也没有验证，有时间可以相互探讨。
