请教牛爷关于侧隙计算与齿厚公差定义

wuweiviva · 发表于 2011-10-20 08:00

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

牛爷：看了你发表的《齿轮公差及选用》一书的帖子，仔细学习了下，受益良多，现在有个问题就是不知道自己的理解和计算是否正确，还请牛爷，用你的专家系统，通过一对齿轮副，计算下侧隙，抓图个，让我们也验证验证。在这先谢过了

niuershiye · 发表于 2011-10-20 10:13

仔细看看 GB/Z 18620.2-2008 ！是 GB/Z 。

wuweiviva · 发表于 2011-10-20 12:32

牛爷，在《齿轮公差及选用》一书中，解释的是通过计算得出安装侧隙，然后根据安装侧隙计算齿厚公差、公法线公差，
我看了GB/Z 18620.2-2008的附录A,其主要介绍了最小侧隙和最大侧隙的计算，那么齿厚公差、公法线公差还是按照《齿轮公差及选用》一书上的公式计算吗
关于齿厚的公差和侧隙，是先计算好侧隙然后在分配齿厚公差，还是先选择齿厚公差在计算侧隙，有点迷茫。还望牛爷指点迷津啊。

wuweiviva · 发表于 2011-10-22 08:30

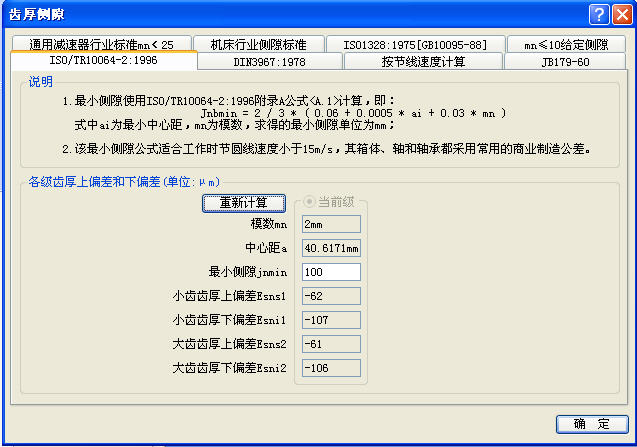

牛爷这是你软件上的抓图

其中最小侧隙知道怎么计算，但是大小齿轮的上下偏差是按什么来计算的呢，还请牛爷解惑啊

qiyu · 发表于 2011-11-5 20:40

没有下文？

leozhang · 发表于 2012-2-8 14:57

这个怎么计算呢？一直没有找到合适的软件。

土司空 · 发表于 2012-2-10 06:17

wuweiviva 发表于 2011-10-22 08:30

登录/注册后可看大图

牛爷这是你软件上的抓图

其中最小侧隙知道怎么计算，但是大小齿轮的上下偏差是按什么来计算的呢，还请牛 ...

查DIN3967。

longyaner521 · 发表于 2012-4-2 22:08

4楼得图是按GB/TR10064.2-1996算的，但是看了标准，只有计算最小侧隙的公式，和平均分配侧隙时齿厚上偏差的计算公式，但是齿厚公差是设计自己确定的，如4楼软件上小齿轮齿厚下偏差Esns-107和大齿厚齿厚下偏差Esni=-106不知牛爷是根据什么计算的，或者是什么资料上的，一直没有搞明白，往牛爷解惑！

niuershiye · 发表于 2012-4-2 22:59

longyaner521 发表于 2012-4-2 22:08

登录/注册后可看大图

4楼得图是按GB/TR10064.2-1996算的，但是看了标准，只有计算最小侧隙的公式，和平均分配侧隙时齿厚上偏差的 ...

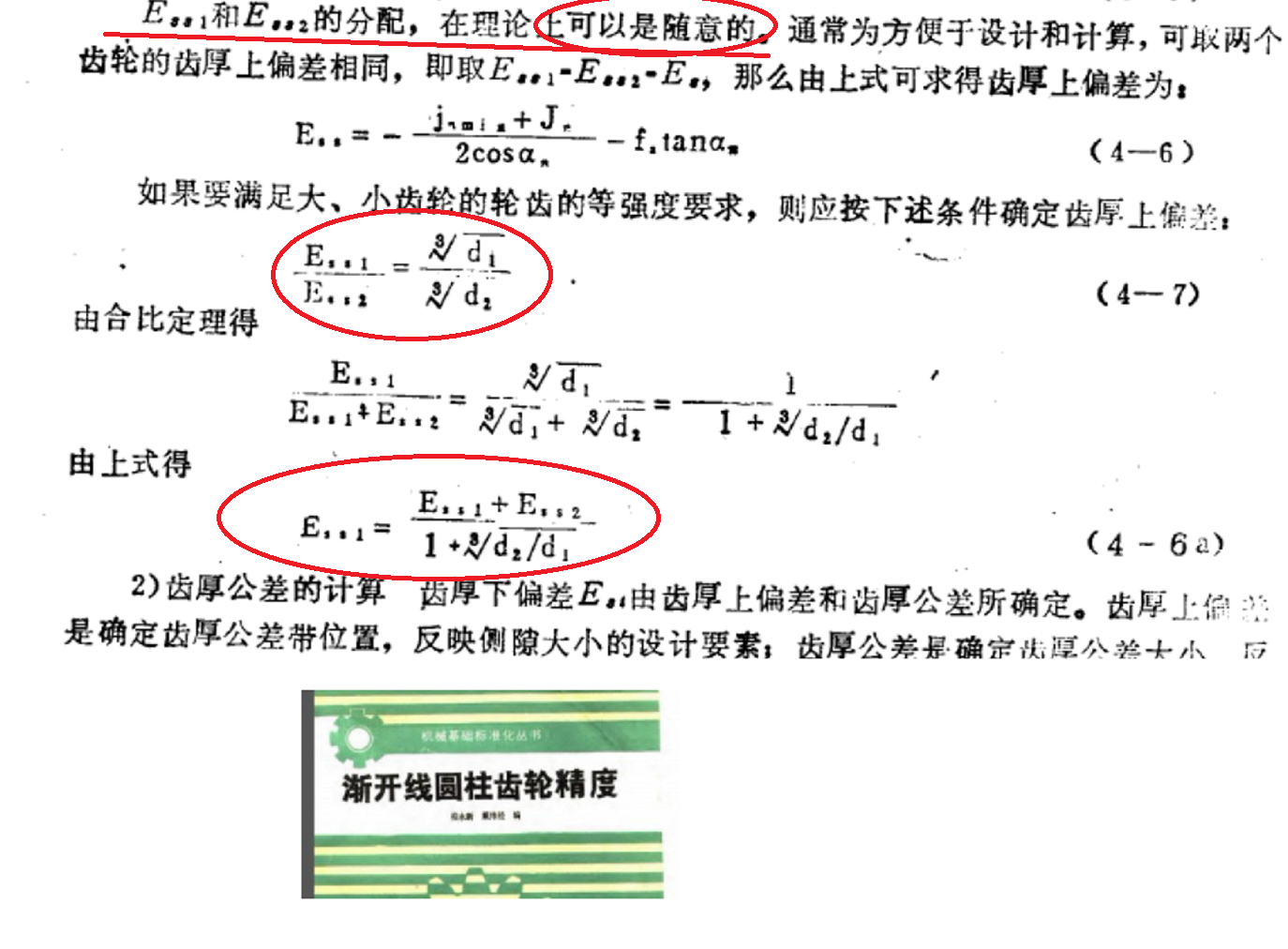

当初按照柏永新、戴纬经的这本书 111页公式。比较符合DIN3967-1978

longyaner521 · 发表于 2012-4-3 11:02

当初按照柏永新、戴纬经的这本书 111页公式。比较符合DIN3967-1978

复制代码

能不能把齿厚公差的计算公式也贴出来啊？
在网上没有找到这本书！
