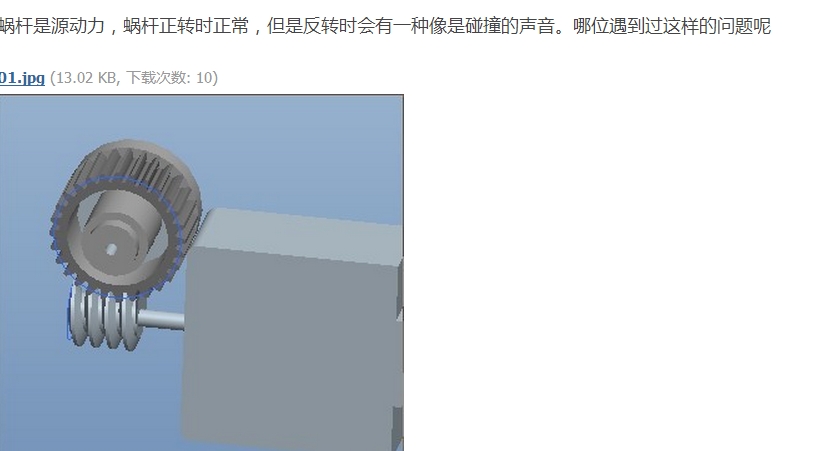

遇到一个蜗杆与直齿轮传动的问题

jinheng_cw@.com

蜗杆螺旋角不大的话，把直齿轮改成斜齿轮就可以了。13901936324

zd-motor


登录/注册后可看大图

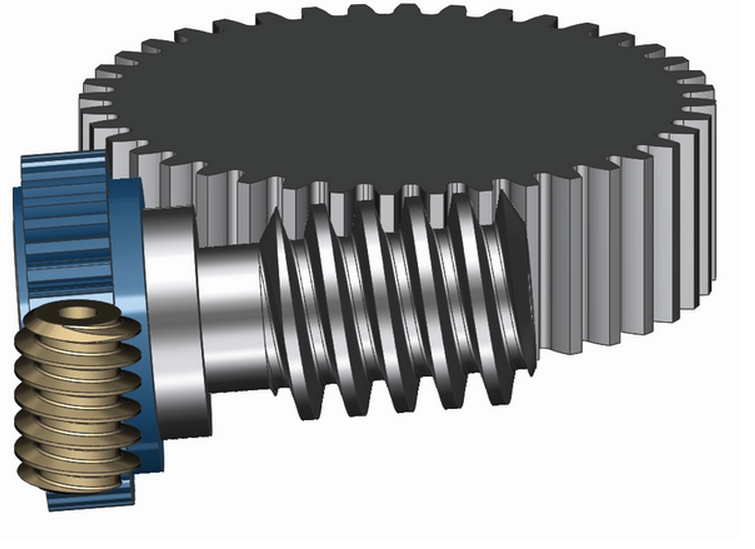

我也有这样的传动案例，就是蜗杆的斜齿轮啮合的！！

jinheng_cw@.com

在不改变产品结构的情况下，只需要将直齿轮改成斜齿轮就可以了。

zyh007zyh

mrmrw 发表于 2011-10-20 09:50


登录/注册后可看大图

蜗杆可以实现和直齿轮的啮合，但是这是有条件的。可以这么理解：滚刀在滚切直齿轮的时候就是蜗杆与直齿轮的 ...

求指导：

  1.  蜗杆和直齿的配合条件，是不是我理解的这样：比如蜗杆导程角为10度，则蜗杆和直齿的轴交角是否要如图片也示的顷斜10度呀，否则会卡住的？

   2.如果直齿改为斜齿轮，则螺旋角要和蜗杆导程角相配合为10度呀？


                  如能得版主指点，感激难言！！！

mrmrw

zyh007zyh 发表于 2014-11-19 11:21


登录/注册后可看大图

求指导：

  1.  蜗杆和直齿的配合条件，是不是我理解的这样：比如蜗杆导程角为10度，则蜗杆和直齿的轴 ...

关于蜗杆和斜齿轮还是直齿轮啮合的原理请参考《双自由度齿轮啮合原理及应用》一书。
齿轮啮合是一个几何问题，不能想猜谜语一样猜！
要搞清楚问题，首先解决理论上的问题，然后通过实践来验证！

hyfjy

jiangssli 发表于 2012-5-11 09:05


登录/注册后可看大图

蜗杆一般来说只能和斜齿轮配合的,和直齿轮配合的话蜗杆必须倾斜一个导程角度才可以...

其实“

蜗杆一般来说只能和斜齿轮配合的

”这句话是不对的，蜗杆一般来说只能和共轭的蜗轮配合的，蜗杆与斜齿轮的配合仅能用于小功率传递运动，因蜗轮制造成本较高，加工较为复杂，故就用一种曲面并不共轭的斜齿轮来代替了，效果不会有用相配的蜗轮好，且效率较低。几乎所有的设计资料上都没有蜗杆与斜齿轮相配的，而几乎所有的设计资料上都有蜗杆与蜗轮的设计。
目前在不得已而为之的设计中，这属典型的将就设计，只要能转了，噪音不是太高，就行了，降低了使用标准。但也为小功率传递运动找到了一条捷径。故在一般的小功率传动中，使用较多了，但在设计上的一些原则却没有资料来说明。如这类蜗杆，是阿基米德的普通蜗杆？法向齿槽直廓或者齿纹直廓蜗杆？渐开线蜗杆？理论上似乎应该是渐开线蜗杆，但这类蜗杆的精密加工又是难题，以致于设计者都是糊里糊途地画，生产也是只要有个样子就行，使用时也是毛病百出了。

zyh007zyh

zyh007zyh 发表于 2014-11-19 11:21


登录/注册后可看大图

求指导：

  1.  蜗杆和直齿的配合条件，是不是我理解的这样：比如蜗杆导程角为10度，则蜗杆和直齿的轴 ...

是版主做的图，我是借来表达下，让大家误会了，不好意思。呵呵

dongjingzhiji

上海某著名雨刮制造商，采购不同供应商的蜗杆。

我方客户所提供的蜗杆（瑞士MZ 外旋风机床加工）正反转声音正常，
对手客户提供的蜗杆（日本 ***  内旋风加工）正反转噪音不同。

该对手客户后也采用瑞士MZ 外旋风机床加工，问题解决。

MyRoger

hyfjy 发表于 2014-11-20 11:39


登录/注册后可看大图

其实“”这句话是不对的，蜗杆一般来说只能和共轭的蜗轮配合的，蜗杆与斜齿轮的配合仅能用于小功率传递运 ...

@hyfjy 版主说得太对了。

我说怎么蜗杆配斜齿轮的资料这么少呢。
请教一下，蜗杆配斜齿轮这种做法，对于小功率传动，相比蜗轮蜗杆有何好处，其自锁、磨损、效率如何？
或请版主推荐一下学习资料。

非常感谢！

hyfjy

jiangssli 发表于 2012-5-11 09:05


登录/注册后可看大图

蜗杆一般来说只能和斜齿轮配合的,和直齿轮配合的话蜗杆必须倾斜一个导程角度才可以...

在几乎所有的正规设计资料上都是蜗杆与蜗轮相配合，因蜗轮的制造，加工上有些难度，在小功率传递时，才有人常用圆柱齿轮代替蜗轮，这样的结果会引起效率严重下降，发热严重。所以说，蜗杆一般来说应该是与蜗轮配合的，而不是用于与圆柱齿轮配合的。
