遇到一个蜗杆与直齿轮传动的问题

bande031 · 发表于 2011-10-19 15:42

您需要登录才可以下载或查看，没有账号？注册

x

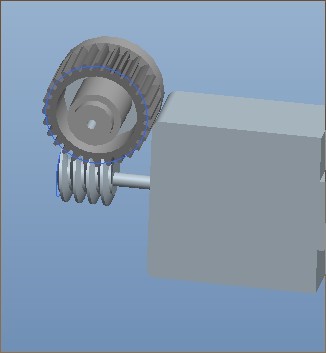

蜗杆是源动力，蜗杆正转时正常，但是反转时会有一种像是碰撞的声音。哪位遇到过这样的问题呢

wjzrocket126 · 发表于 2011-10-19 20:05

第一次见到这样的结构涨涨见识

jc1984 · 发表于 2011-10-19 20:16

齿轮应该斜齿吧

mrmrw · 发表于 2011-10-20 09:50

蜗杆可以实现和直齿轮的啮合，但是这是有条件的。可以这么理解：滚刀在滚切直齿轮的时候就是蜗杆与直齿轮的啮合！
但是，从你的图上看，你的设计应该是蜗杆+斜齿轮，因为你的两个齿轮的轴交角Σ=90°。只是由于蜗杆的导程角比较小，且斜齿轮的齿宽数值小，所以看起来斜齿轮很接近直齿轮而已！

蜗轮蜗杆引导者 · 发表于 2011-10-20 16:05

我可以帮你解决这个问题
如果方便的话可以电话沟通13186399348

蜗轮蜗杆引导者 · 发表于 2011-10-20 16:06

我可以帮你解决这个问题
如果方便的话可以电话沟通13186399348

蓝色冰雪 · 发表于 2012-5-11 08:59

我不太懂，哎，谁知道呢？蜗轮蜗杆

jiangssli · 发表于 2012-5-11 09:05

蜗杆一般来说只能和斜齿轮配合的,和直齿轮配合的话蜗杆必须倾斜一个导程角度才可以...[img]

https://www.gearbbs.com/data/att ... uem3335le20z23c.jpg[/img][img]

https://www.gearbbs.com/data/att ... u1ulg6z1nu6e7xn.jpg[/img]

liuqh · 发表于 2012-8-21 19:43

jiangssli 发表于 2012-5-11 09:05

登录/注册后可看大图

蜗杆一般来说只能和斜齿轮配合的,和直齿轮配合的话蜗杆必须倾斜一个导程角度才可以...

应该是可以的,其实4楼已经点到这个问题了,调整轴交角就可以了

jiangssli · 发表于 2012-8-21 22:20

liuqh 发表于 2012-8-21 19:43

登录/注册后可看大图

应该是可以的,其实4楼已经点到这个问题了,调整轴交角就可以了

我觉得肯定是可以,不过不是90度相交了...
