现有个产品，用齿轮传动，但要求小齿轮是可调节的，怎么确定小齿轮？

287673185 · 发表于 2011-10-17 16:20

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

现有个产品，用齿轮传动，但要求小齿轮是可调节的，大齿轮已定Z=37，M=3.5，压力角为20度，齿宽13，渐开线齿轮。小齿轮的齿顶圆为63，中心距要求活动为2.5个MM，求小齿轮的齿用什么型状及其他数值。两齿轮的传动时，中心距改变，声音不高（齿轮加工方式为滚齿）

287673185 · 发表于 2011-10-17 16:32

新人啊，求帮忙--

qiyu333 · 发表于 2011-10-17 21:23

这个不容易做吧

联想3316 · 发表于 2011-10-17 22:27

中心距要求活动为2.5个MM是什么意思:dizzy:

287673185 · 发表于 2011-10-18 07:38

大齿轮是固定死的，小齿轮要求可以移动的，他们的中心距离变化值为2.5MM之间，小齿轮怎么确定比较好

qdtruck · 发表于 2011-10-18 08:28

我稍后给你算算。

qdtruck · 发表于 2011-10-18 08:30

小齿轮的齿数不限制？那就是速比不限制？

qdtruck · 发表于 2011-10-18 09:50

你试一试这个：
Z1=16,X1=0.2683,da1=64.5
Z2=37,X2=-0.8463 da2=130.2
a=90.5-93
重合度：1.65-1.25
这个设计的原则是：1、找出接近于要求的da1的齿数。
2、找出最大重合度时的参数。
3、验证以上参数在中心距拉大2.5时的重合度。如果重合度大于1.2的话即可满足条件。
呵呵！参考啊！

chenkunqiang01 · 发表于 2011-10-22 09:10

回复 qdtruck 的帖子

大齿轮的变位好大的啊，会有什么影响的啊？谢谢指教

qdtruck · 发表于 2011-10-22 15:16

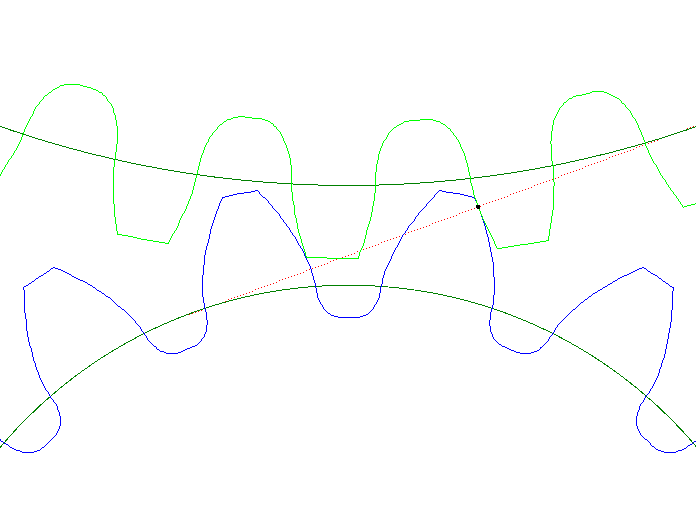

请见图，是在中心距在最大极限时的图形，

可见齿形及其啮合。上下两个圆为起始圆。
大小齿的变位系数均在允许范围内。
