求助高人关于齿顶圆降低系数的问题

dongchongxiacao · 发表于 2008-7-1 08:05

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

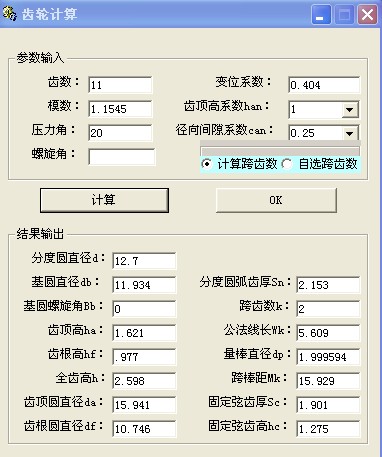

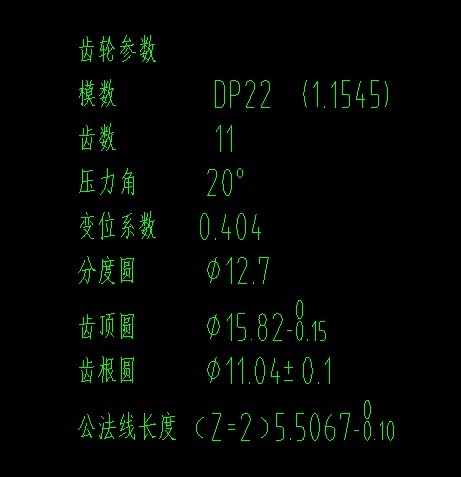

本人初入齿轮，对齿轮知识非常欠缺，关于齿轮降低系数是如何计算的不得而知，如下图别人给出的参数是齿顶园15.82，齿根园是11.04。而用软件计算的是齿顶园为15.941.齿根园为10.746。不知那个是对的，希望高人指点一二，在此谢过！

chenmiaooo · 发表于 2008-7-1 08:08

看看您软件计算里面齿轮的Mn值是不是输错了?

dongchongxiacao · 发表于 2008-7-1 08:22

谢谢版主回复，我刚才又查过径节DP22 ，模数为1.1545不会错啊。

fanes · 发表于 2008-7-1 08:22

齿轮应与相啮合的齿轮成对（或成组）设计，这才能体现所设计齿轮的干涉现象，等等各项质量指标。单个设计齿轮容易出问题。

吕世祥 · 发表于 2008-7-14 10:10

你软件的齿顶高系数是1,而设计者给的是0.947

woodee · 发表于 2008-7-14 11:46

软件是对的，图纸是错的。

admin · 发表于 2008-7-14 12:19

原帖由 dongchongxiacao 于 2008-7-1 08:22 发表

 登录/注册后可看大图

谢谢版主回复，我刚才又查过径节DP22 ，模数为1.1545不会错啊。

Dp22 即是： mn=25.4/22=1.1545......

admin · 发表于 2008-7-14 12:23

原帖由 dongchongxiacao 于 2008-7-1 08:05 发表

 登录/注册后可看大图

本人初入齿轮，对齿轮知识非常欠缺，关于齿轮降低系数是如何计算的不得而知，如下图别人给出的参数是齿顶园15.82，齿根园是11.04。而用软件计算的是齿顶园为15.941.齿根园为10.746。不知那个是对的，希望高人指点一二 ...

软件计算的结果是对的。。图纸是错的。。

吕世祥 · 发表于 2008-7-14 15:32

设计者取的齿顶高系数是0.947 顶隙系数是0.176
图纸没有错啊.

admin · 发表于 2008-7-14 17:33

原帖由 吕世祥 于 2008-7-14 15:32 发表

 登录/注册后可看大图

设计者取的齿顶高系数是0.947 顶隙系数是0.176
图纸没有错啊.

可能也有可能，不过那样的话，齿轮太特殊了，刀具都要定做，通用性差。
