公法线专家帮忙一下!谢谢了!

guozhiyu8

请问你们 算出的数据测隙 都减掉了吗?

niuershiye

按原始条件， 查得 fpt = 20 (μm)  M =-20  N =-25  ,  Ens = -0.4  Eni=-0.5  (GB 10095-88)

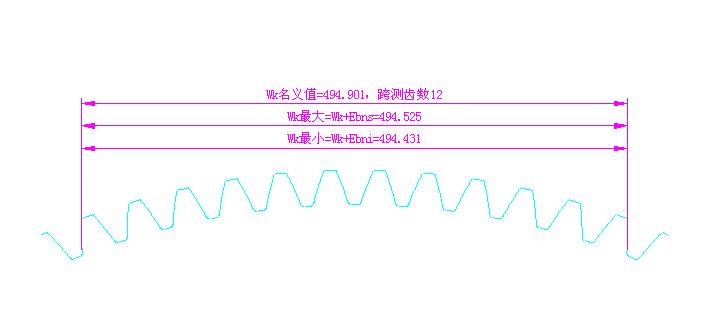

Wk(12) = 494.9009   , 按新标准算法 Ebns(i)= Esns(i)* cos α= -0.4 （-0.5）* cos α = -0.376 (-0.470)

[ 本帖最后由 niuershiye 于 2008-8-12 23:22 编辑 ]

chenmiaooo

原帖由 guozhiyu8 于 2008-8-12 22:49 发表


登录/注册后可看大图

请问你们 算出的数据测隙 都减掉了吗?

算出来的都是理想状态下的值也就是没有去除侧隙的值,上面牛爷的值是去掉后的,
顺便请教一下牛爷您那上面M,N是什么?是怎么得来的?我没有找到这样的资料!

[ 本帖最后由 chenmiaooo 于 2008-8-15 15:16 编辑 ]

niuershiye

原帖由 chenmiaooo 于 2008-8-15 15:09 发表


登录/注册后可看大图

算出来的都是理想状态下的值也就是没有去除侧隙的值,上面牛爷的值是去掉后的,
顺便请教一下牛爷您那上面M,N是什么?是怎么得来的?我没有找到这样的资料!

去看看GB 10095-88 的12页 楼主给定的 《精度等级=6-MN》


[ 本帖最后由 niuershiye 于 2008-8-15 18:29 编辑 ]

JINLIANG

494.9009理论

linjianlong

领教了高手们！:D

wnh2

理论公法线长度494.895，跨齿12

========================
用的那家软件算的 ， 公称值不应当有差异，至少在百分位不应当差 。

[ 本帖最后由 niuershiye 于 2008-8-17 14:58 编辑 ]

chenmiaooo

原帖由 wnh2 于 2008-8-17 09:35 发表


登录/注册后可看大图

理论公法线长度494.895，跨齿12

========================
用的那家软件算的 ， 公称值不应当有差异，至少在百分位不应当差 。

可能是你计算过程中的小数点保留位数太少了吧!

阿懵

给你一个小东西，自己算吧！！！

阿懵

我认为W12=494.9009162是比较准确的。
