请教费老和牛爷（关于小行星减速器）

249804313 · 发表于 2011-9-6 22:10

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

前段时间看到国外的一台小行星减速机，齿轮配比如下：（两级共用内齿圈）

我自己计算了一下变位系数，还请费老和牛爷来指正是否正确；

中心距如果变动，最佳应该是多少？

第一级：（模数为1）

中心距为：13.5mm

太阳轮：Z1=11，行星轮Z2=15，内齿轮Z3=41；

变位系数：X1=0.3801，X2=0.,1844，X3=-0.7489

第二级：（模数为1）

中心距为：14mm

太阳轮：Z1=13，行星轮Z2=14，内齿轮Z3=41；

变位系数：X1=0.3041，X2=0.,2582，X3=-0.8206

niuershiye · 发表于 2011-9-6 22:58

两级共用内齿圈 , 为什么第一级与第二级 x3 不相等？？

qdtruck · 发表于 2011-9-7 15:32

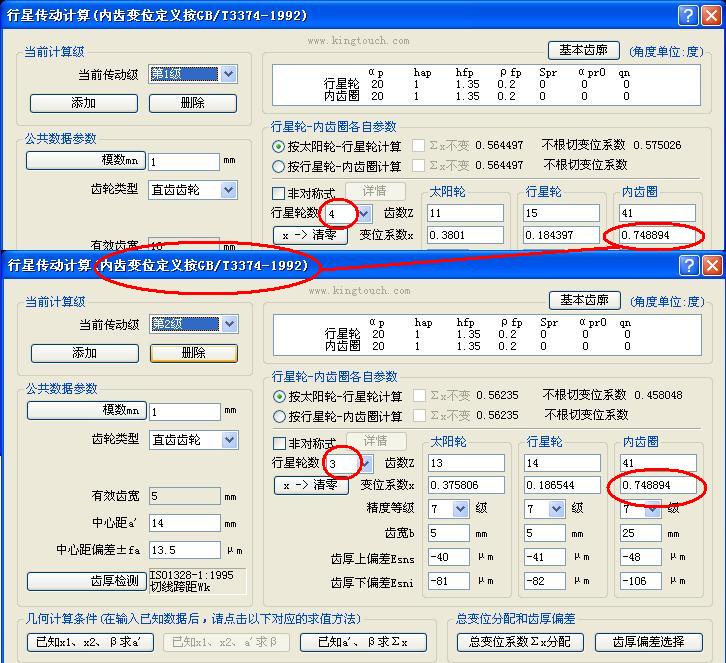

凑个热闹。是用K优化过的，计算没错，只需要把齿圈的变位系数都改为-0.7489，或-0.8026即可。注意其它的变位系数要跟着变的。楼主K用的怎么样？也许有别的软件计算结果是一样的？

niuershiye · 发表于 2011-9-7 16:38

最好标明内齿变位是依据那个标准的。
如果是按照 DIN ，那么内齿齿数则表明是《—41》

weihai1028 · 发表于 2011-9-7 21:56

第一级行星轮夹角不等分配？

meltpump · 发表于 2011-9-13 16:54

飘过，留个痕迹。

hyfjy · 发表于 2011-9-16 21:56

本帖最后由 hyfjy 于 2011-9-16 21:57 编辑

二组齿轮系统的内齿轮变位系数有误，应该是正值吧。

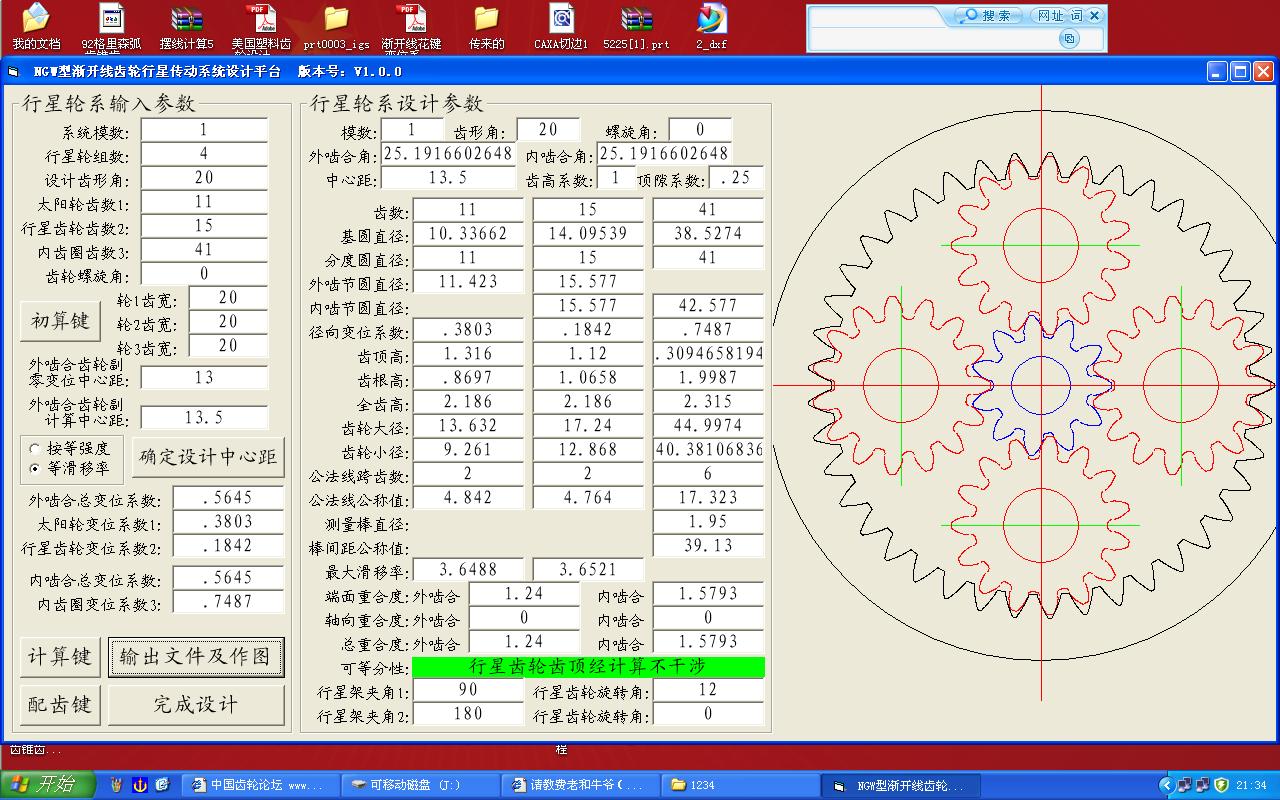

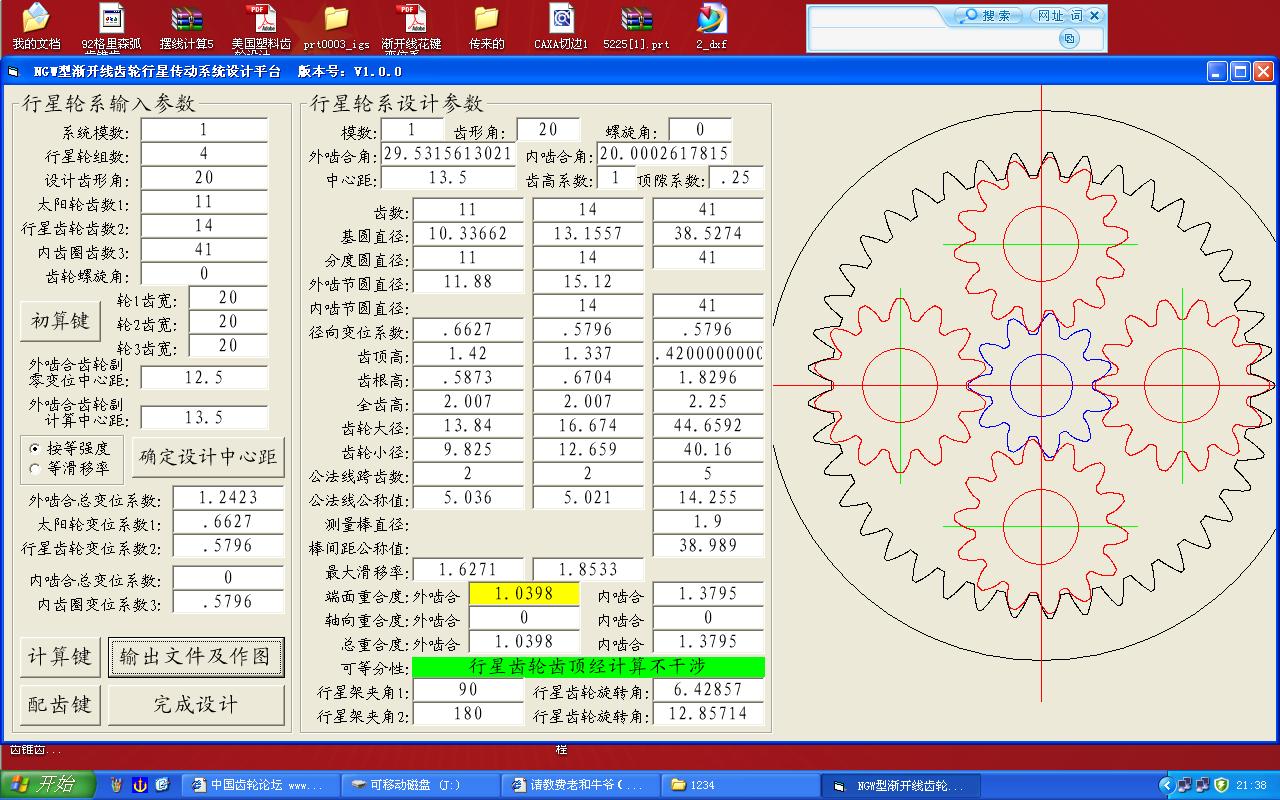

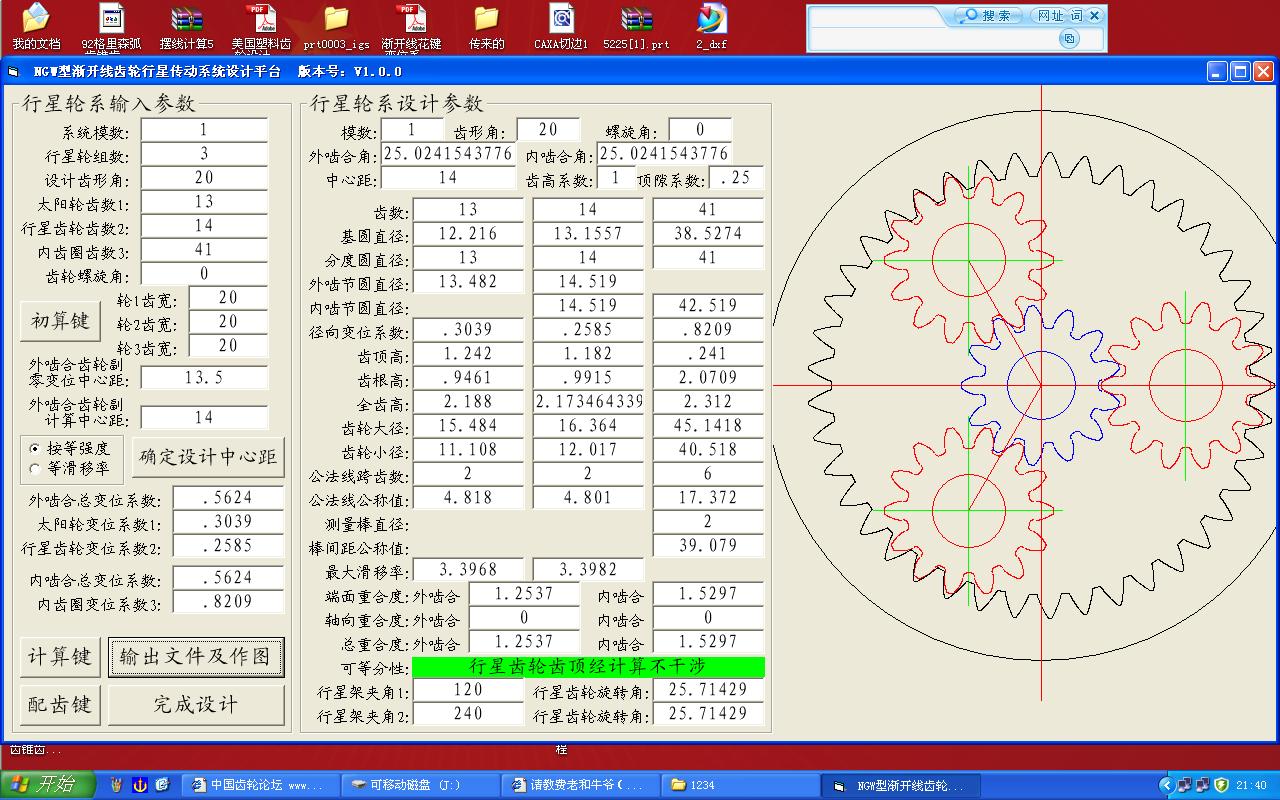

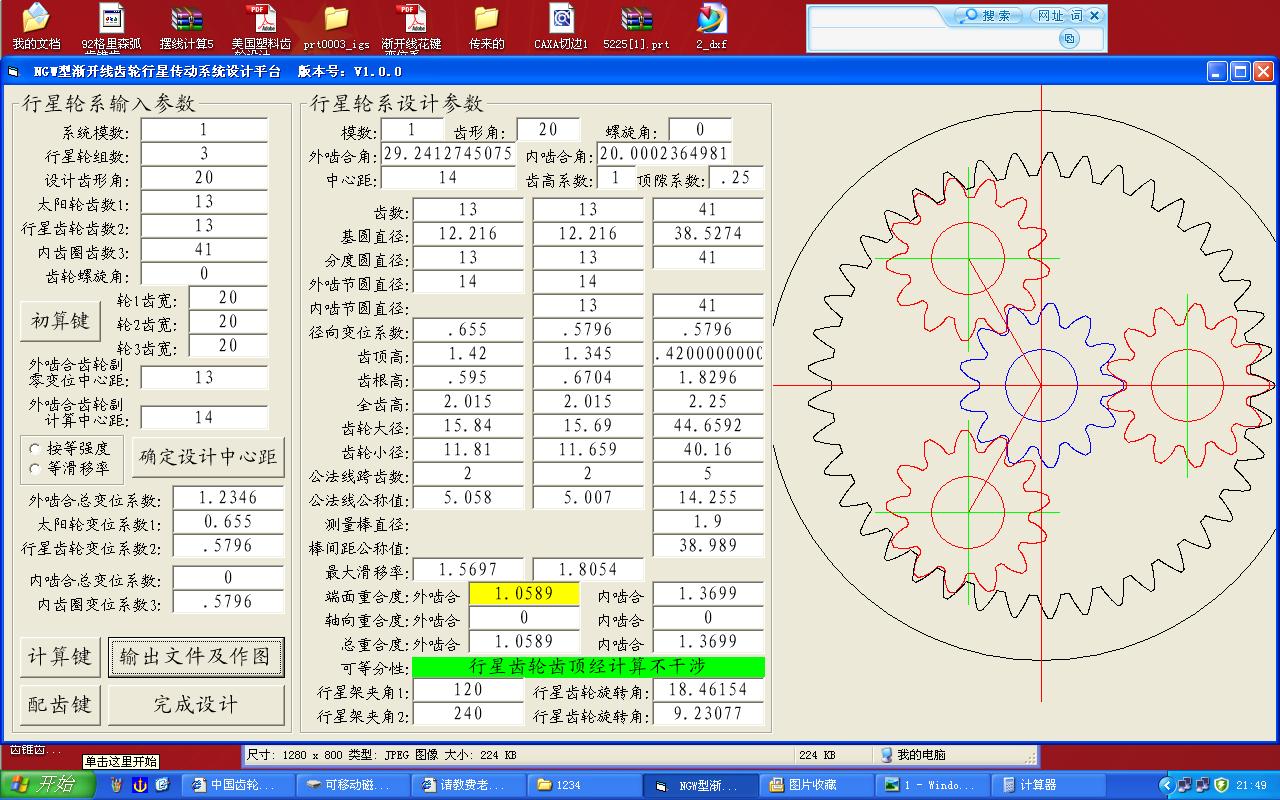

发四个图给四个文件：

渐开线齿轮行星传动0.DOC (1.84 KB, 下载次数: 40)

渐开线齿轮行星传动1.DOC (1.85 KB, 下载次数: 18)

渐开线齿轮行星传动2.DOC (1.84 KB, 下载次数: 17)

渐开线齿轮行星传动3.DOC (1.83 KB, 下载次数: 19)

每组按设计手册中减少一个行星轮的齿后，觉得更好点。唯一是重合度差了点。

249804313 · 发表于 2011-9-16 23:43

本帖最后由 249804313 于 2011-9-17 00:12 编辑

回复 hyfjy 的帖子
关于行星轮减小一个齿呵呵找到费老的以前一个帖子是这个意思
原参数中，太阳轮变位系数过大，引起内齿圈也有相当大的变位系数，太阳轮与行星轮的齿面最大滑移率相差过大，不利于行星轮，从图上看，行星轮的齿较瘦，故不如行星轮减少一个齿，对变位系数进行较合理的分配
采用行星齿轮减一齿的办法，再通过调整中心距，可以将内外两对啮合齿轮的滑动率分别做到很接近，有利于改善磨损。

hyfjy · 发表于 2011-9-22 20:35

本帖最后由 hyfjy 于 2011-9-22 20:36 编辑

再加一组：
计算的界面

平面图：

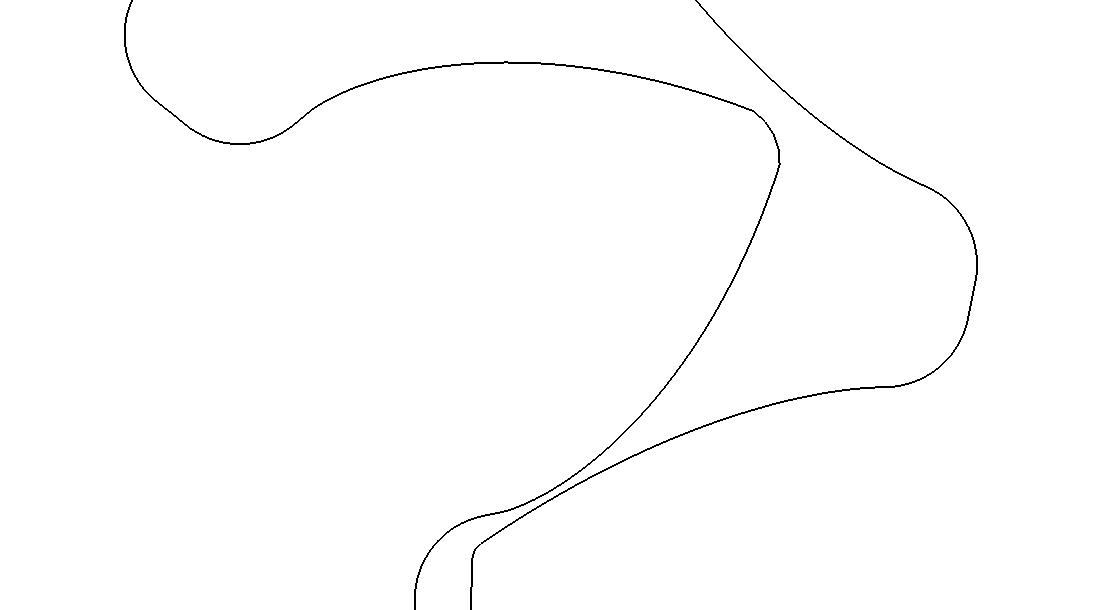

行星齿轮与太阳轮的啮合放大图：

从图上看，当齿高系数取1.05时，才能保证外啮合重合度略大于1，故这组齿轮不是太好设计的，制造上可能会有困难。

计算的文件及二维图：

渐开线齿轮行星传动计算表.DOC (1.85 KB, 下载次数: 19)

1.rar (278.41 KB, 下载次数: 15)

gdd · 发表于 2011-9-29 10:55

本帖最后由 gdd 于 2011-9-29 10:56 编辑

版主能把NGW型渐开线齿轮行星传动系统平台给小弟吗
