本人做的弧齿锥齿轮

fyq1220 · 发表于 2011-7-24 21:19

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

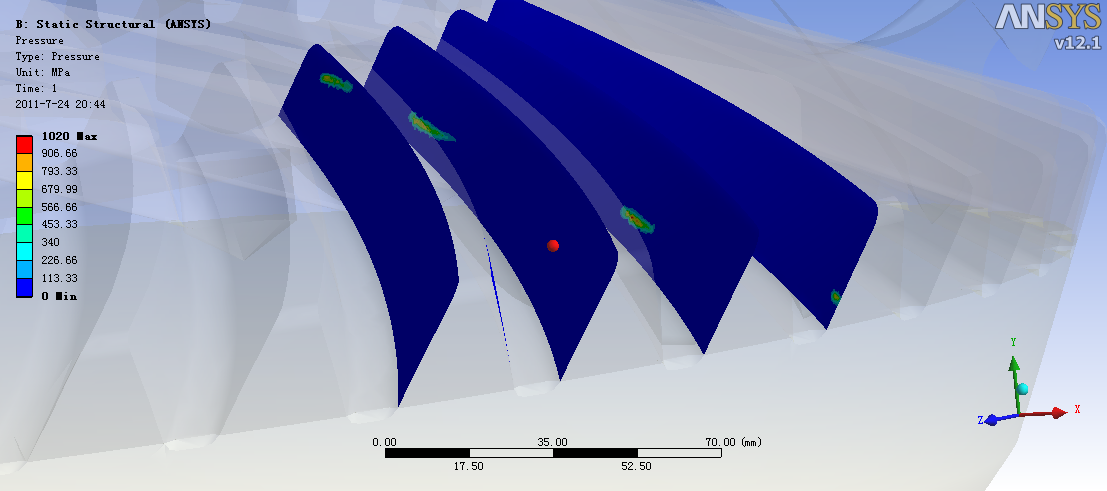

这是用费老的弧齿锥齿轮软件生成的曲线绘制的弧齿锥齿轮。Pro/E5.0生成齿轮，在workbench12.0下进行静力学分析。图为大齿轮受力接触区，貌似不正确，请高人指点。

文件有点大，分了10个压缩包。大齿轮和小齿轮及其装配都在里面了。

ps蜘蛛 · 发表于 2011-7-25 00:50

表示学习一下

dacheng459 · 发表于 2011-7-25 14:21

能用费老的软件给帮我升成一个吗？m=11.1,z1/z2=8:37,齿宽58，还需要什么数据吗？请赐教

fyq1220 · 发表于 2011-7-25 17:59

对不起，我没有这个软件，是群里hyfjy先生自己设计的软件，您可以看一下他的帖子，并直接求助于他。非常好的一位先生。

woodee · 发表于 2011-7-26 00:04

回复 fyq1220 的帖子

我做过一对可以实际运用的等角螺伞副，Z11:39，模数13.5左右，如stp格式压缩附件。
楼主能否帮忙分析下？以为交流。

0CSBG1139-03may.part01.rar (1.91 MB, 下载次数: 106)

0CSBG1139-03may.part02.rar (1.91 MB, 下载次数: 93)

0CSBG1139-03may.part03.rar (1.91 MB, 下载次数: 94)

0CSBG1139-03may.part04.rar (406.95 KB, 下载次数: 79)

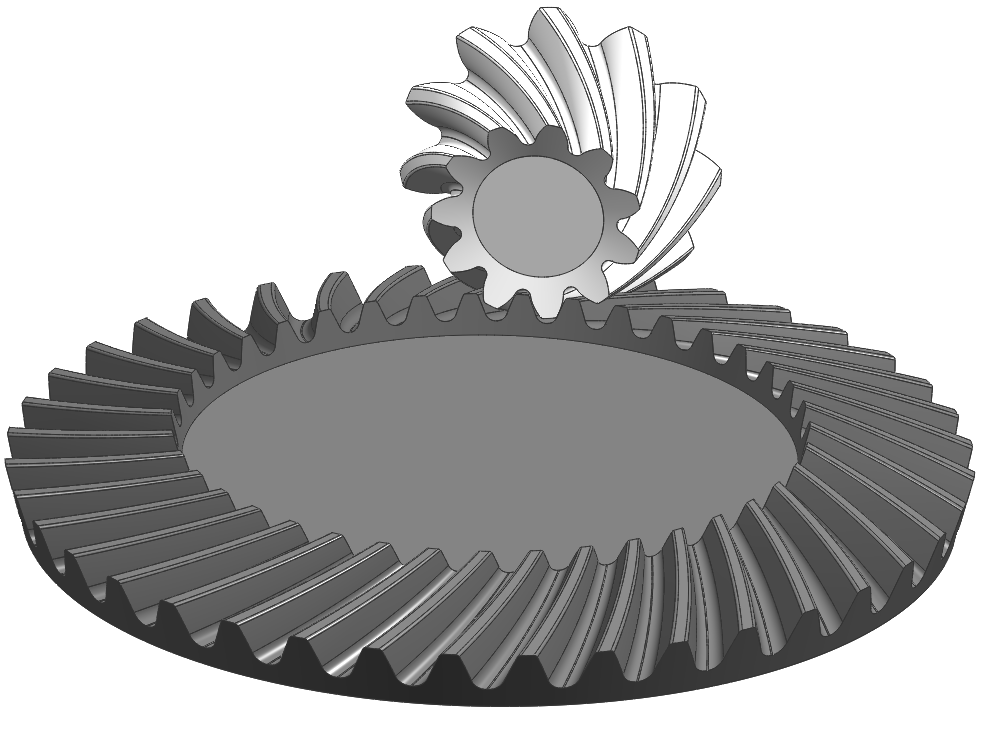

外观如下图示：

dacheng459 · 发表于 2011-7-26 08:54

回复 woodee 的帖子

woodee先生能说一下你怎么做的吗

woodee · 发表于 2011-7-26 18:14

dacheng459 发表于 2011-7-26 08:54

登录/注册后可看大图

回复 woodee 的帖子

woodee先生能说一下你怎么做的吗

用UG，写表达式，做出线条族，再连成面，最后减切为实体。

hyfjy · 发表于 2011-7-26 20:24

回复 fyq1220 的帖子

收到这位朋友的来信及发表的大作，因事又误了二天，今天终于有时间仔细的看一下。

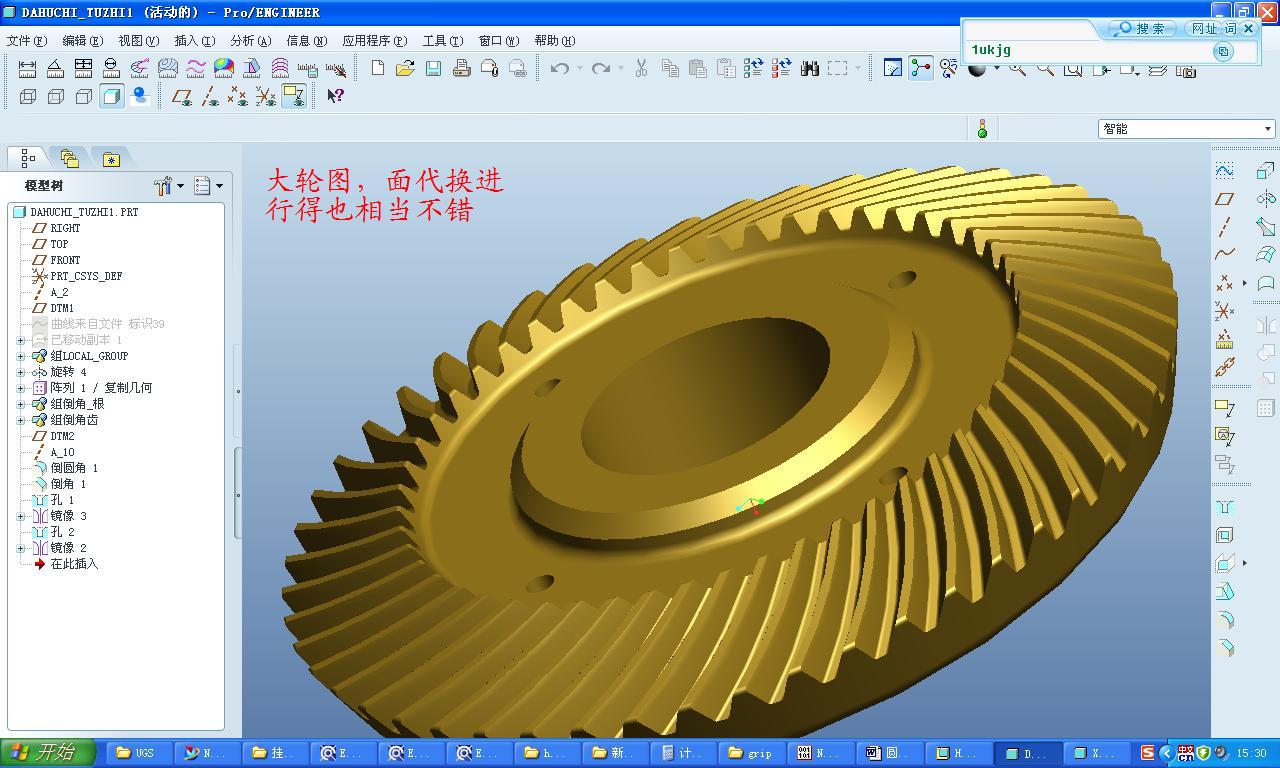

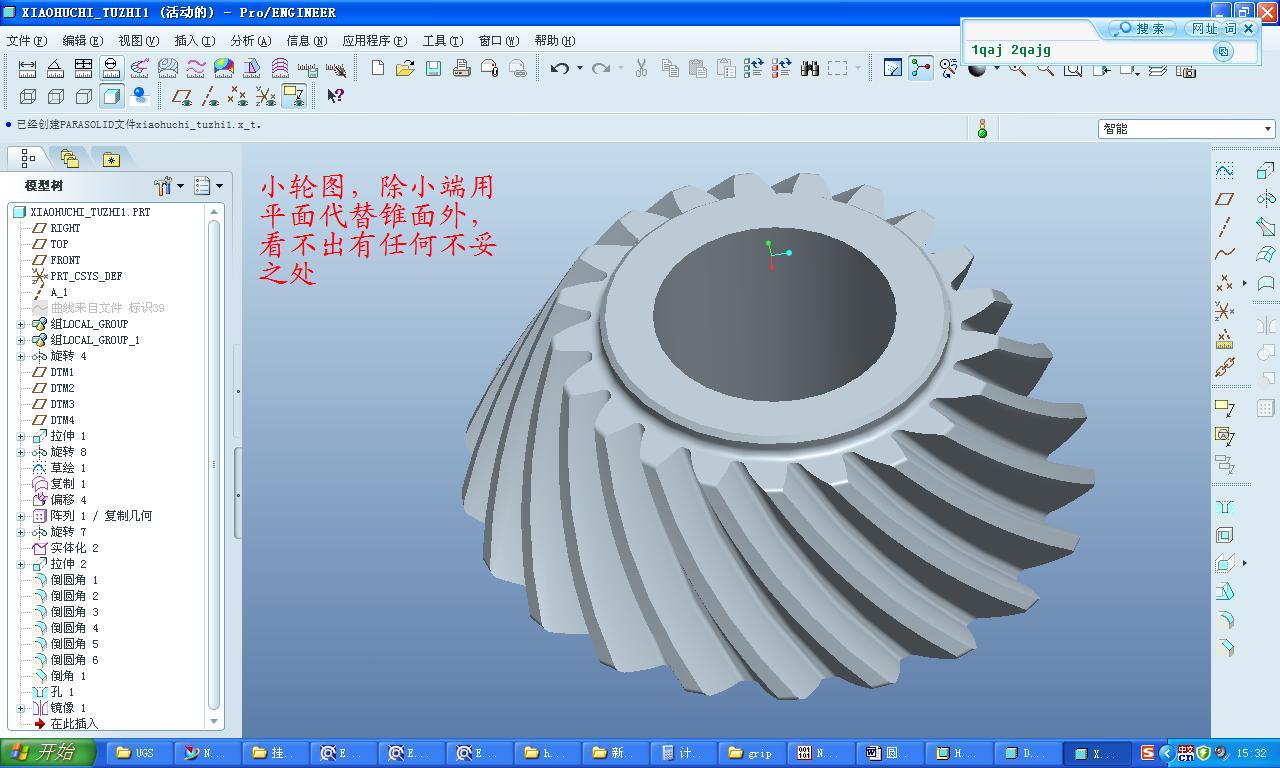

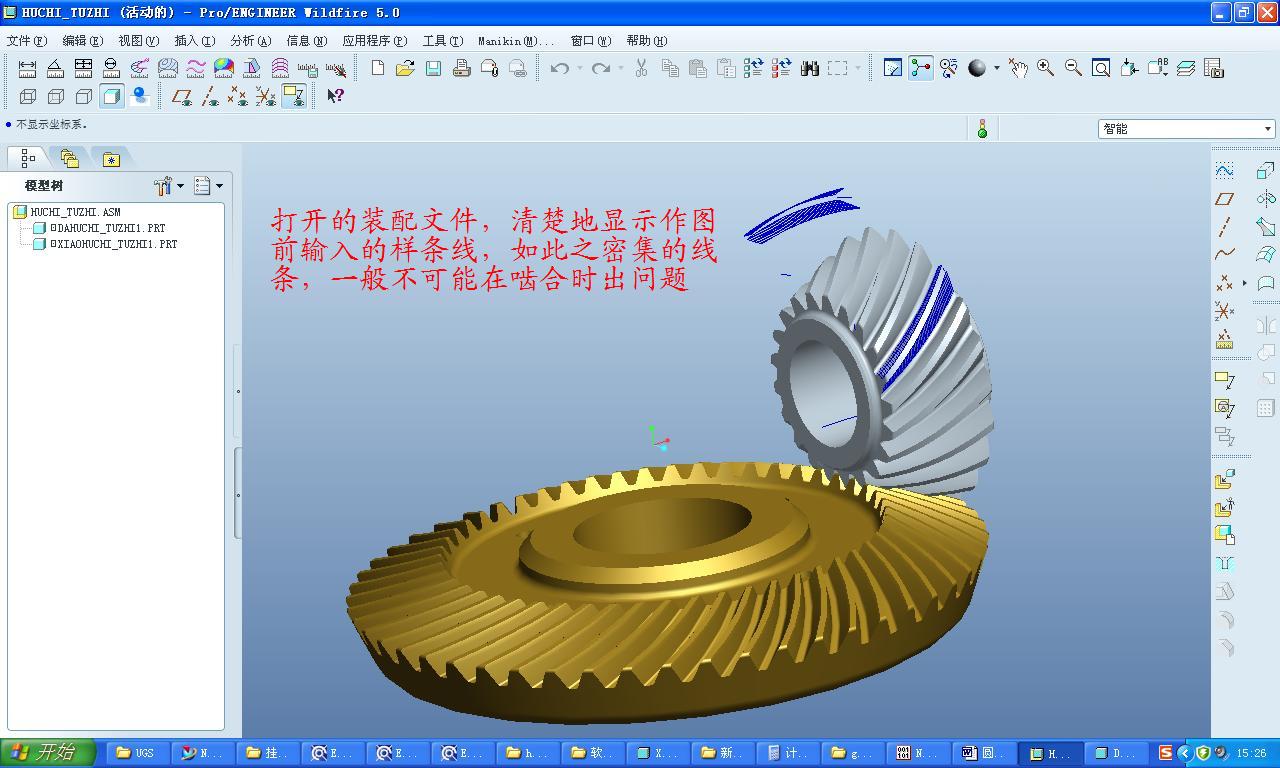

打开楼主传来的模型及装配文件，图如下：

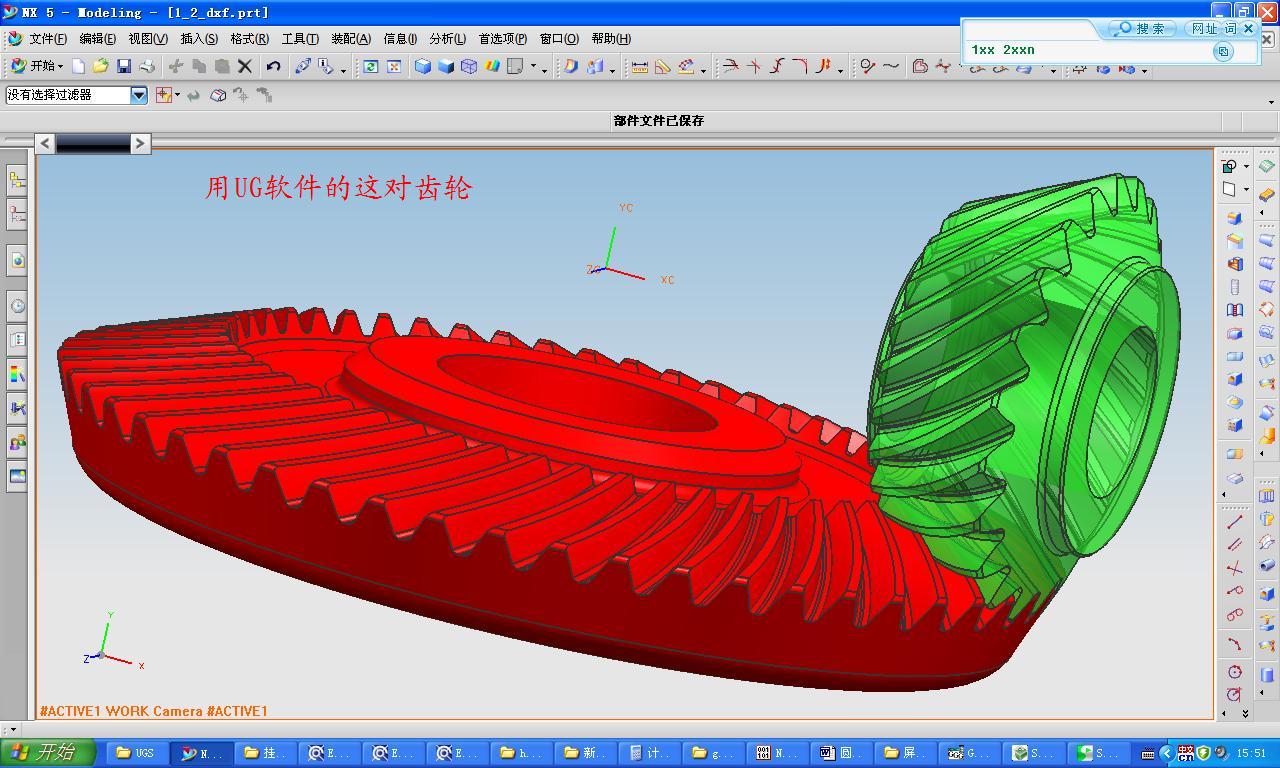

我把楼主的模型转成X_T后转入UG，发现在啮合时，接触区急变，左右齿面都有啮合痕迹，故认为是楼主在阵列时可能在分度上有点问题，这种啮合在UG上从未见过，按要求进行等分阵列后，各处的齿面啮合区完全是一致的才对吧。后来重新计算（当时的计算早就删掉了）对于软件来说，重复计算结果应该是完全一致的。在UG中做出这对齿轮模型，啮合区就很理想，故把图都发上来。

为看清啮合过程，又做了个屏幕录像，压缩后也发上来。

21比51.part1.rar (1.81 MB, 下载次数: 88)

21比51.part2.rar (1.81 MB, 下载次数: 61)

21比51.part3.rar (1.81 MB, 下载次数: 56)

21比51.part4.rar (1.81 MB, 下载次数: 58)

21比51.part5.rar (1.27 MB, 下载次数: 57)

圆弧齿螺旋伞计算结果.rar (1.35 KB, 下载次数: 48)

友駬思鸫 · 发表于 2011-7-26 21:00

新手
完全看不懂
:L

hyfjy · 发表于 2011-7-26 21:11

回复 dacheng459 的帖子

计算的记录：

弧齿锥齿轮副设计表       软件作者：hyfjy
本软件已经中国国家版权局登记证书号：软著登字第 0229820 号
第一部分  输入参数    计算日期:2011-07-26
模数:M=11.1    齿数: Z=       8          37
法向齿形角:       α=20度    齿宽中点螺旋角:β=35度
螺旋线旋向:       小轮左旋       大轮右旋
径向变位系数:    X  =          .37       -.37
切向变位系数:    Xt =          .18       -.18
齿高系数:          Ha'=       .85  (系统默认值)
顶隙系数:          c' =       .188 (系统默认值)
轴交角:       系统默认两轴夹角为90度
刀具直径Do= 419.1 刀盘号数: 16.5 刀尖圆弧 r= 2.775
第二部分计算参数输出表(作图部分)
节圆直径       d=          88.8       410.7
节锥角          E=          12.200469    77.799531
节锥距          R=          210.0951748613
齿宽             b=          58
齿顶高          ha=          13.542       5.328
齿根高          hf=          7.41479992854595          15.628799928546
全齿高          H=          20.956799928546
顶圆直径       D=          115.272285256773          412.951962237173
顶锥角          Ea=          16.45482    79.82081
根锥角          Ef=          10.17919    73.54518
轮冠距          Ak=          202.488131323592          39.1923373265367
中点模数       Mm=          9.56783725417534
中点法向模数       Mfm=          7.83751344618211
中点弧齿厚       Sfm=          16.6103299336691          8.01194473126781
中点分度圆弦齿厚sm= 16.5542520869684          8.01193097744459
中点分度圆弦齿高hm= 11.9757324826635          4.31094359844576
大端分度圆螺旋角βs= 38.5534644175394
大端分度圆周节 Ps=  34.8716784548467
大端分度圆弧齿厚Sf= 23.2567913447626          11.614887110084
大端分度圆弦齿厚S大= 23.0036247390851          11.614817962449
大端分度圆弦齿高h大= 15.0222409313567          5.34535445145828
第三部分计算参数输出表(非作图部分)
齿数比 U= 4.625  齿宽系数F= .276065359608046
齿根角          Of=          2.02128    4.25435
齿顶角          Oa=          4.25435    2.02128
当量齿数Z当= 14.8907920878254  318.523349503638 冠轮齿数Z冠= 37.8549864614954
中点端面重合度Et= 1.10163088558753  中点轴向重合度En= 1.3511112909375
中点总重合度: E总= 1.74329926535267
中点法面当量齿轮重合度Env=  1.55269809324901
小端面端面模数Ms=  8.03567450835069 建议大端齿根倒圆: R= 3.3 小端齿根倒圆: r= 2.4
小端面分度圆弧齿厚Sx= 16.8363968788414  8.40841912323182 计算时间:20:29:32

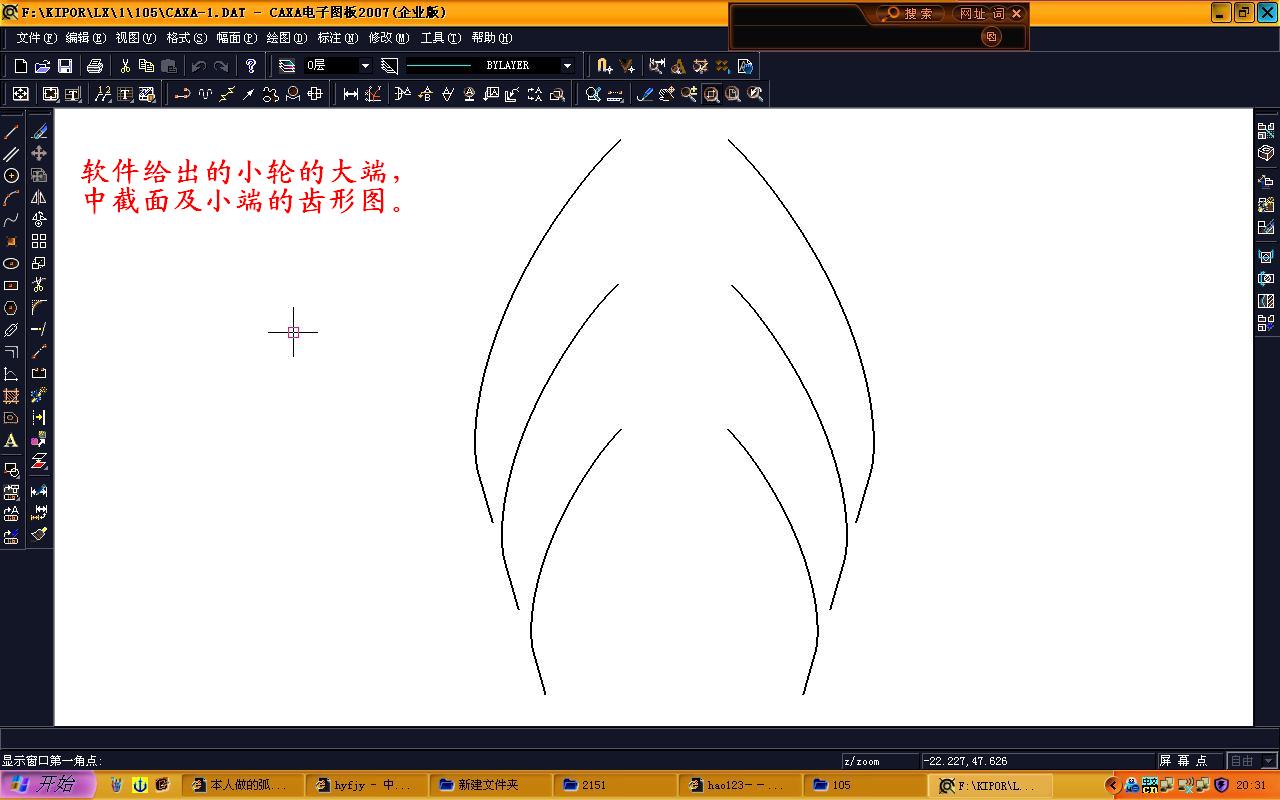

计算后得到的小轮三个截面的齿形图：

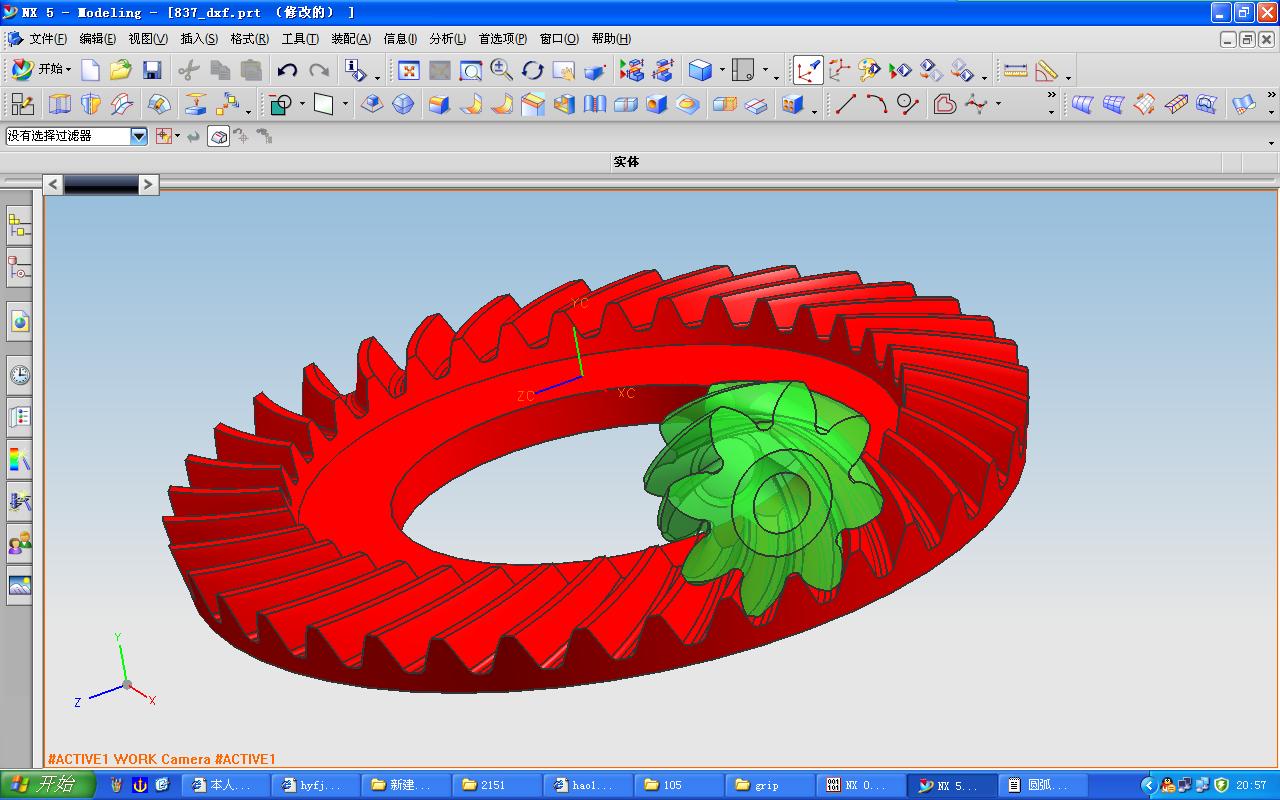

建好的模型

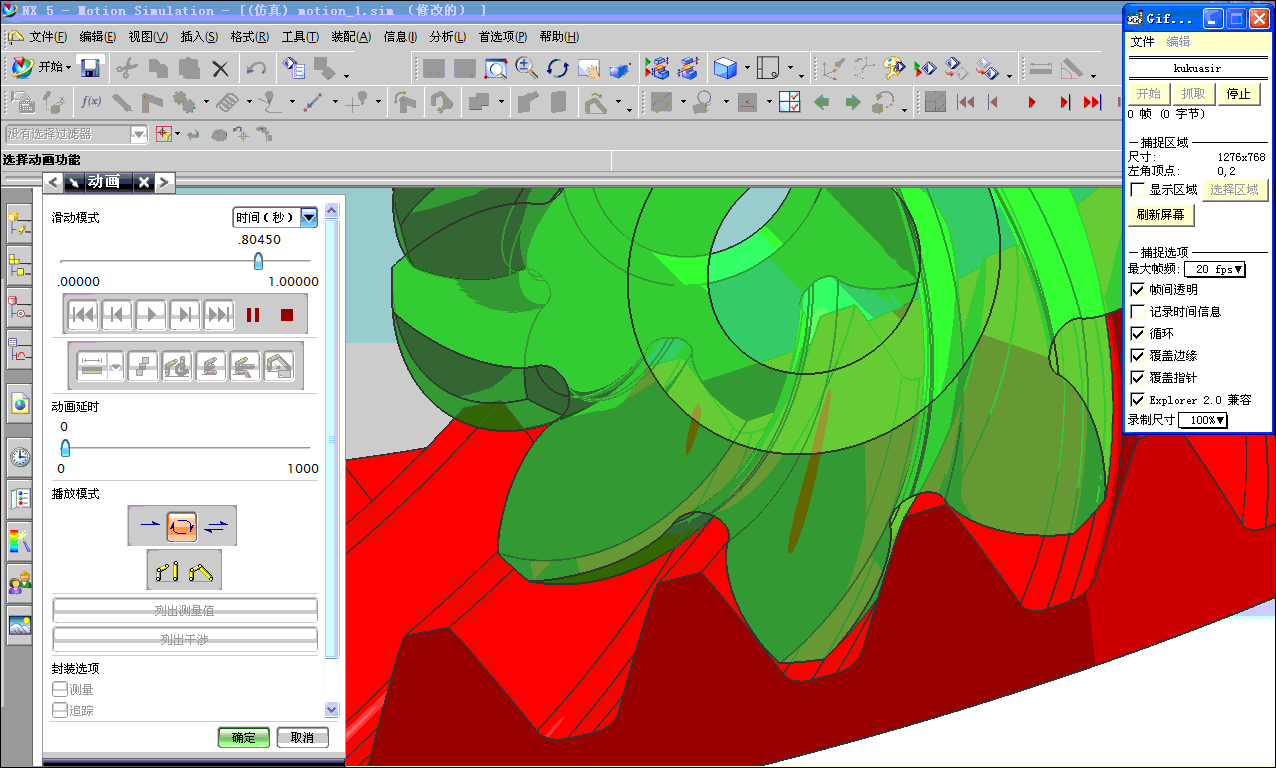

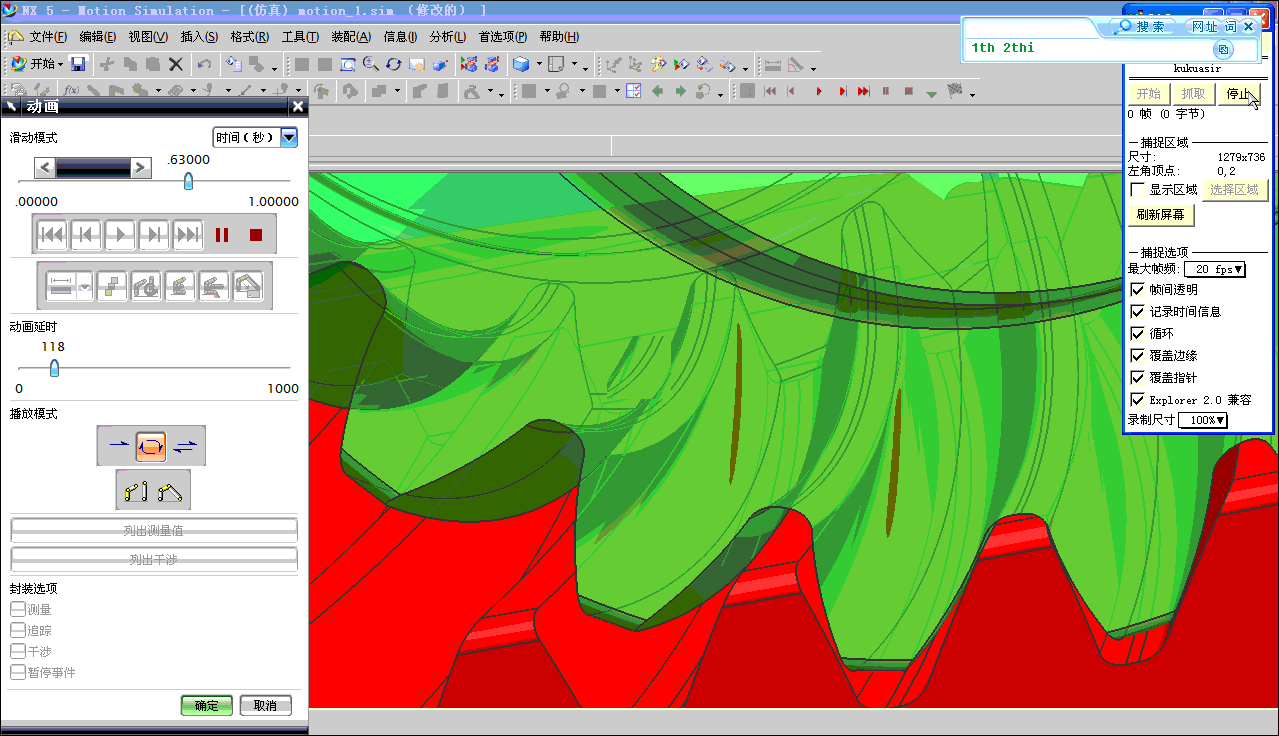

运动仿真看接触区：
