请教各位大师

myisluo

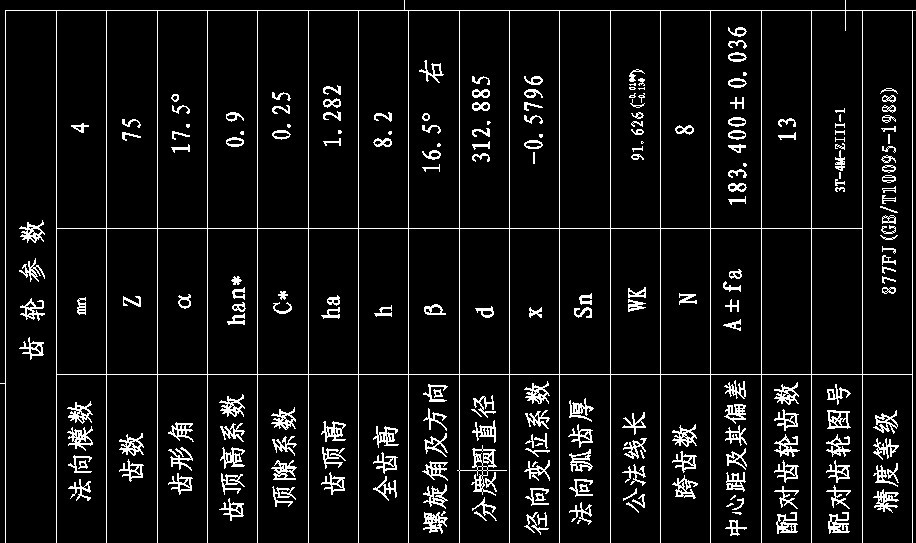

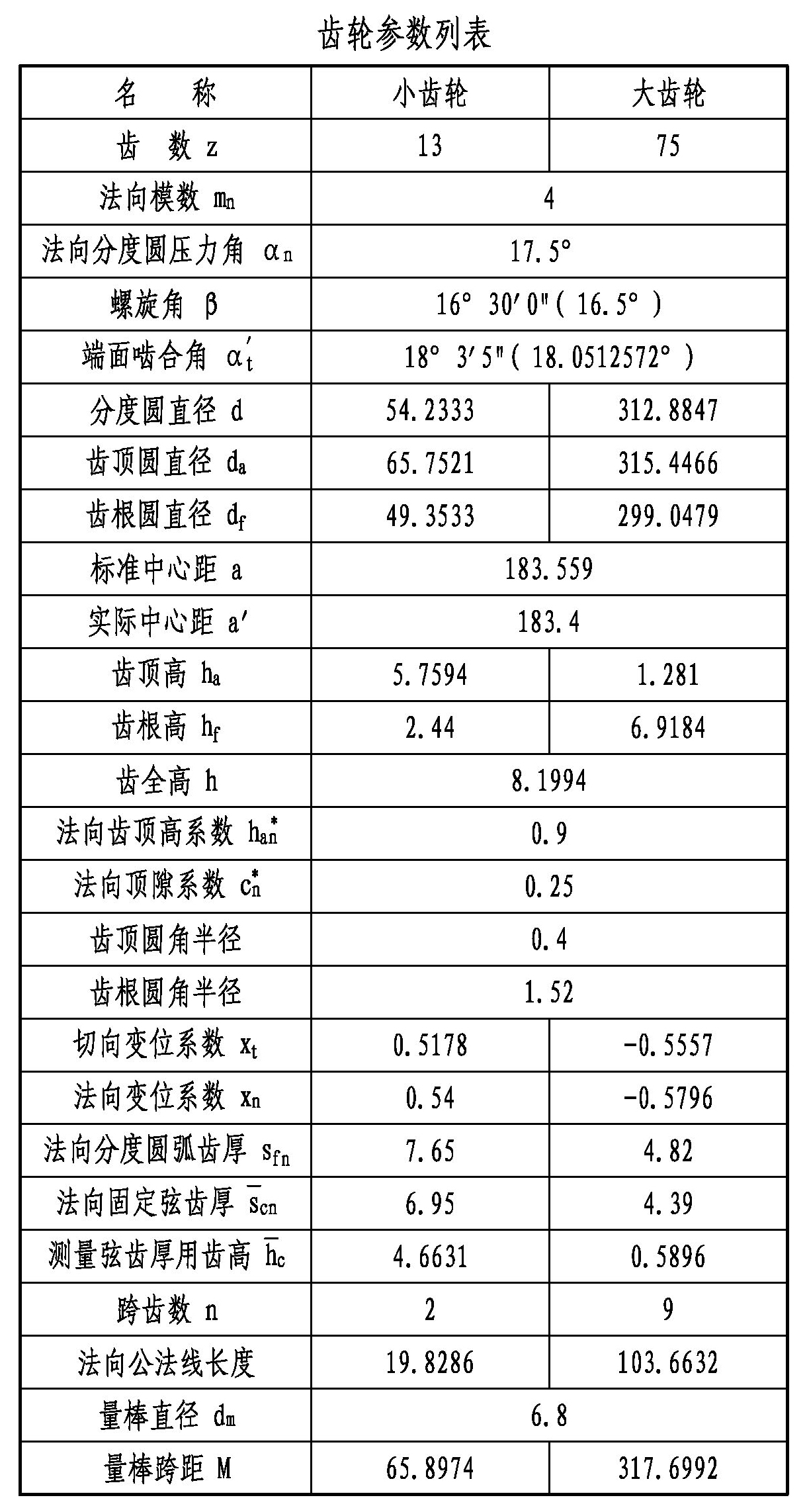

这里是我设计的一组齿轮参数,可是与实物检测发现全齿高不对,实物全齿高为9.4(小)与8.6(大)另外我采用是是齿顶高系数0.9.间隙为0.25的,请帮忙找找原因.

hyfjy

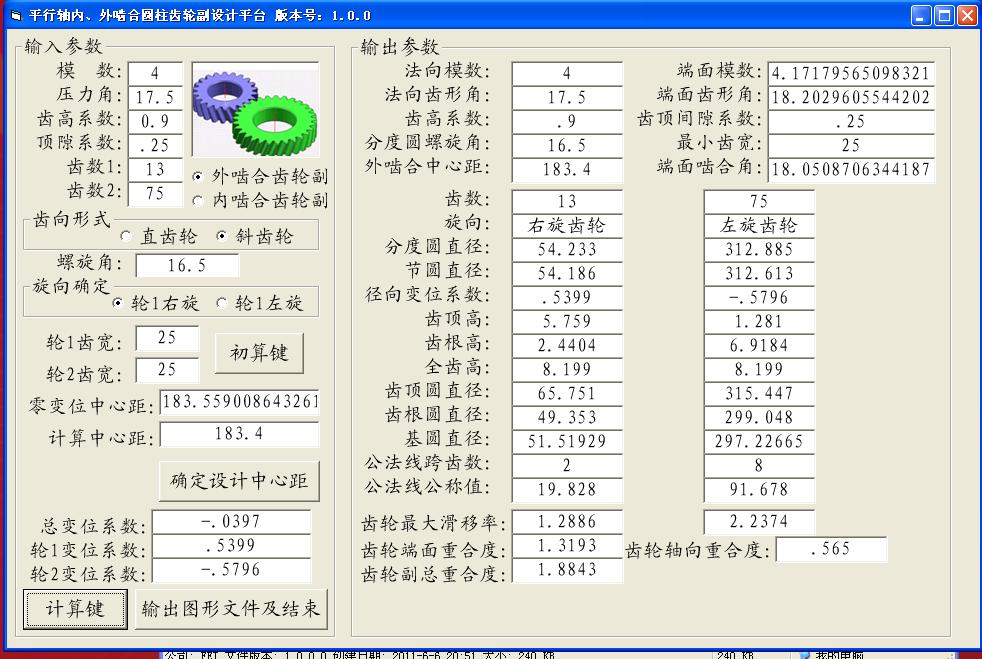

很有兴趣探讨一下，我计算的界面如下



记录文件：

    外啮合圆柱齿轮副计算输入数据一览表  计算日期:2011-07-22
    软件作者:hyfjy
   计算时间:20:41:52
法向模数          Mn =           4
齿数              Z1 = 13       Z2 = 75
输入齿轮最小齿宽 B =  25
端面模数          Mt = 4.1718
法向齿形角       αn = 17.5
齿高系数         Ha′= .9
齿顶间隙系数     C′ = .25
端面齿形角       αt = 18.20296
分度圆螺旋角      β = 16.5        Z1右旋齿轮        Z2左旋齿轮
     外啮合圆柱齿轮副计算结果
模数:               M =     4
齿数:               Z =     13               75
分度圆螺旋角:       β=     16.5
齿宽:               B =      25              25
法向压力角:        αn=     17.5
端面压力角:        αt=     18.20296
端面啮合角:       αt'=     18.05087
中心距:             L =     183.3996
分度圆直径:         d =     54.233              312.885
节圆直径:           d'=     54.186             312.613
径向变位系数:       X =     .5399               -.5796
齿轮副计算齿宽:     b =      25
齿顶高:             ha=     5.759             1.281
齿根高:             hf=     2.4404            6.9184
全齿高:             h =     8.199             8.199
齿轮齿顶圆直径:     De=     65.751                315.447
齿轮齿根圆直径:     Df=     49.353                299.048
基圆直径:           Do=     51.51929           297.22665
齿轮端面重合度:     Ea=     1.3193
齿轮轴向重合度:     Eb=     .565
齿轮总重合度:       E =     1.8843
最大滑动率:         F =     1.2886              2.2374
公法线跨齿数:       K =     2                    8
公法线公称值:       W =     19.828               91.678
公法线跨齿数:       K =     3
公法线公称值:       W =     31.813

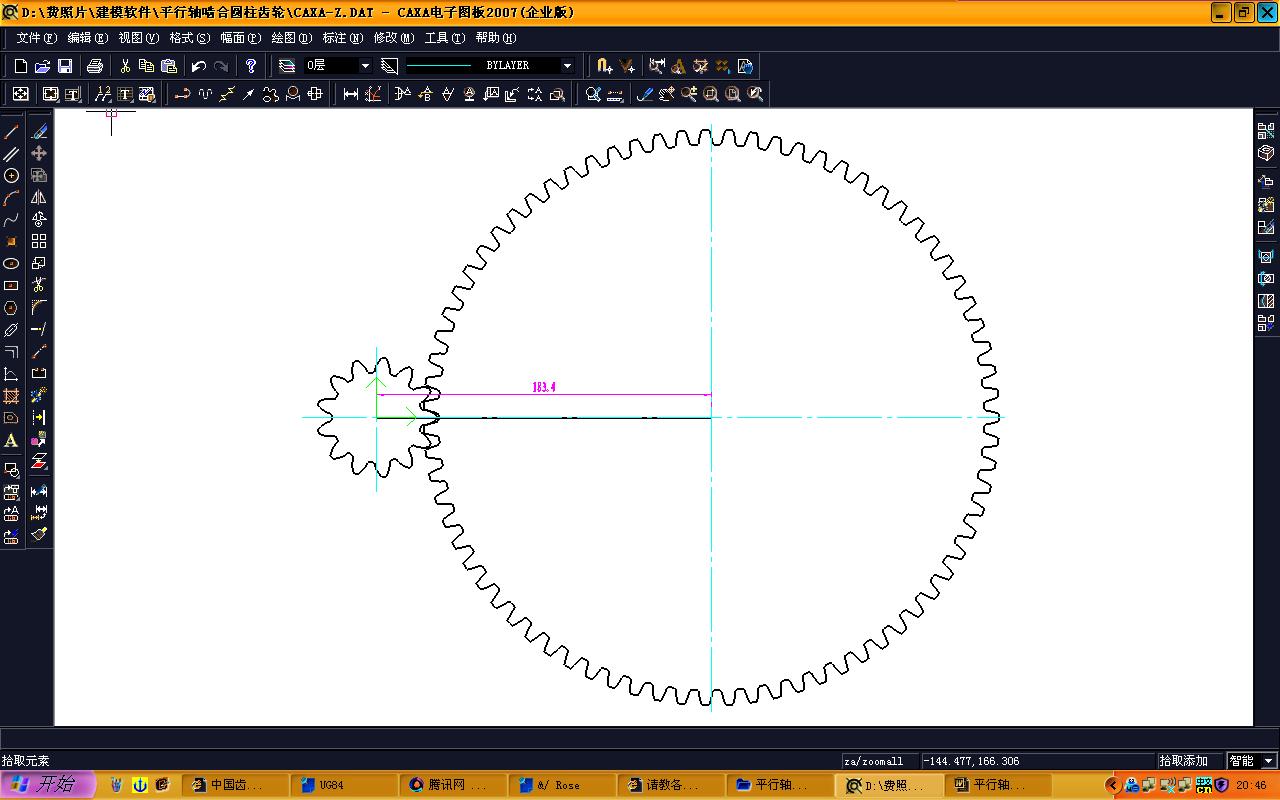

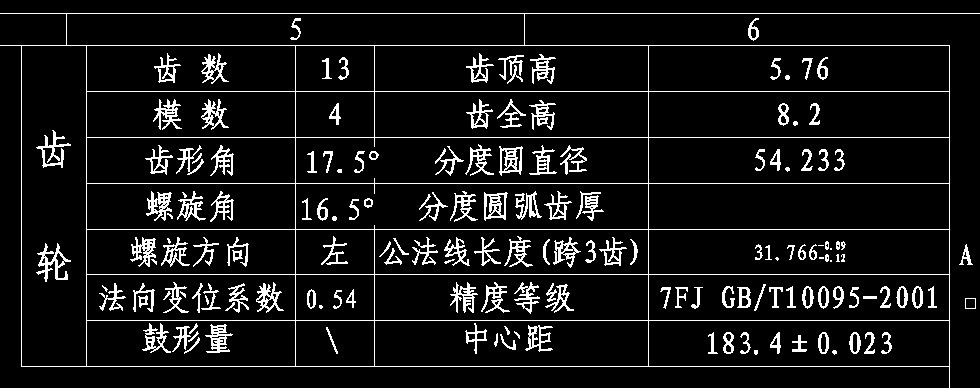

二维图：

hyfjy

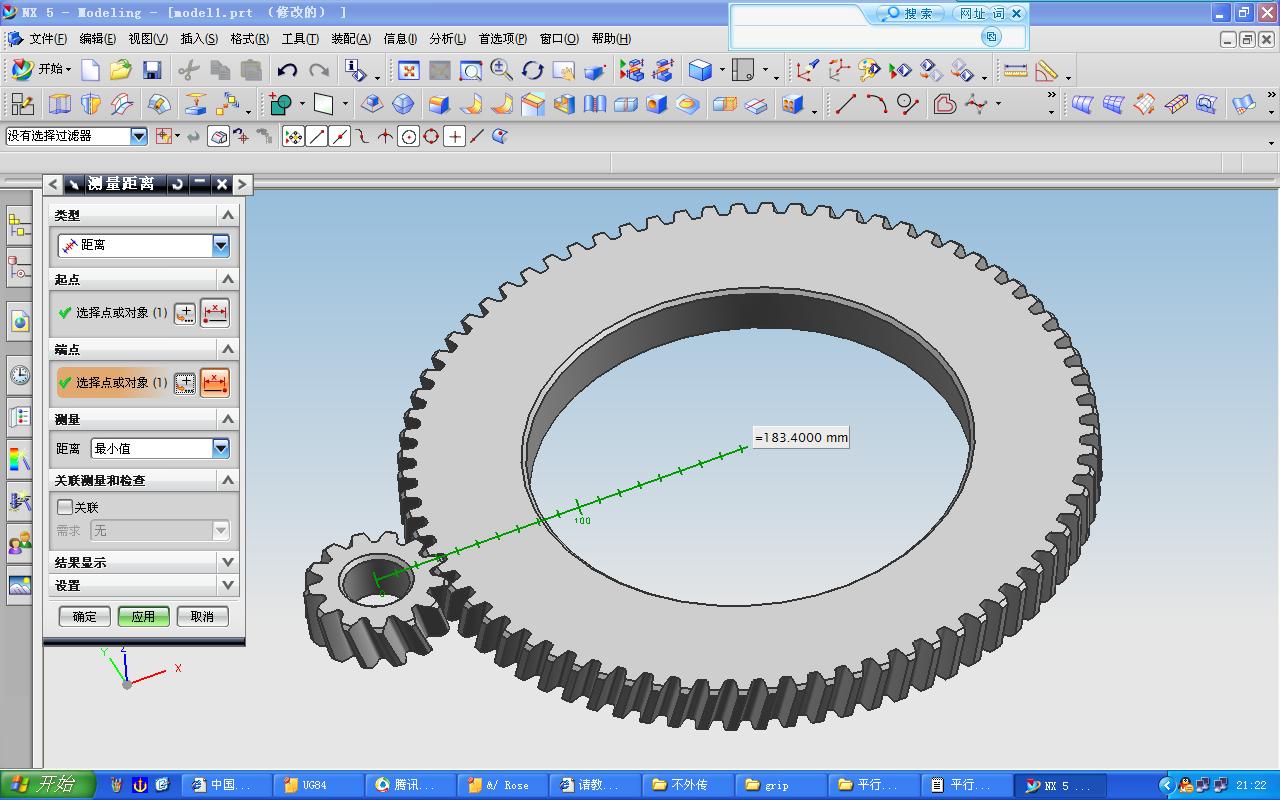

小轮建模图：



大轮建模图：



啮合的齿轮副：




二个文件是已整理好的Grip文件，导入UG中可自动生成三维模型的。

Z0.rar (98.88 KB, 下载次数: 32)

2011-7-22 21:26 上传

点击文件名下载附件

Z11.rar (94.85 KB, 下载次数: 3)

2011-7-22 21:26 上传

点击文件名下载附件

hyfjy

另外说一下，全齿高的计算，小轮不可能是9.4，对于模数为4的齿轮，齿高系数取1的话，全齿高也只有9，除非增加齿高系数大于1，可能是测量上有错，多计算了齿根圆弧的弓高，有可能请再次测量齿顶圆的直径及齿根圆的直径就可以看出来。

罗文

没看出有什么东西.

hyfjy

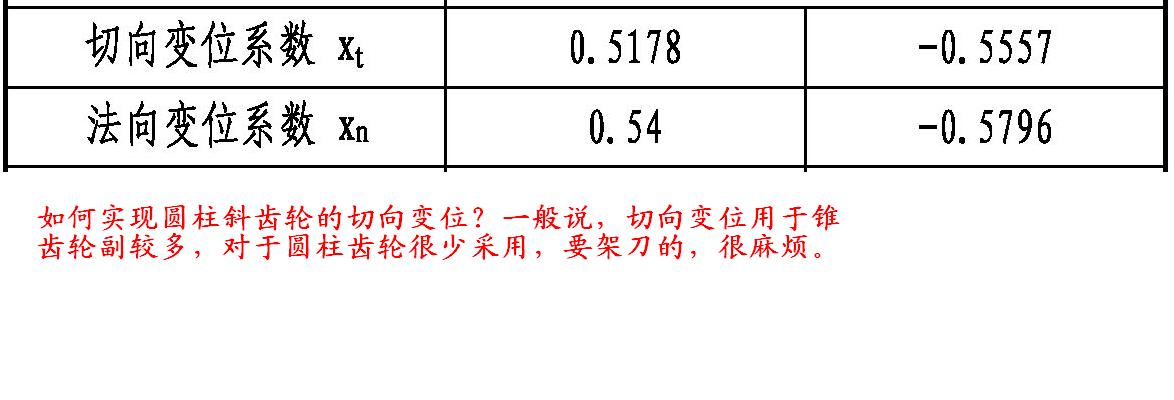

看了罗文朋友的文章，有一处不明：



圆柱齿轮副在计算中很少见到的。

就楼主提出的这对齿轮，基本上齿高的变化不是太大，因为总变位系数接近于零，故齿高变动量就很小。

罗文

回复 hyfjy 的帖子

说明两点:1.楼主取这种设计的实际意义,为了与众不同还是因为箱体限制?设计加工需要考虑加工方便和通用.
                2.参数是在CAD内算得的,没有仔细研究.(在能达到设计强度的要求的前提下.)因为刀具的原因可能会影响齿高,可以不去考虑,但不应该影响轮齿强度.
                费老师意见是中肯的,软件不错,挺方便的.

myisluo

回复 hyfjy 的帖子

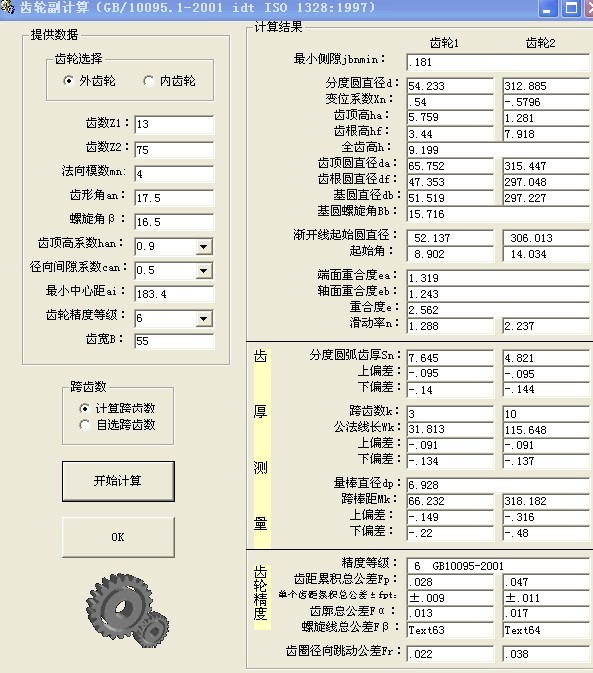

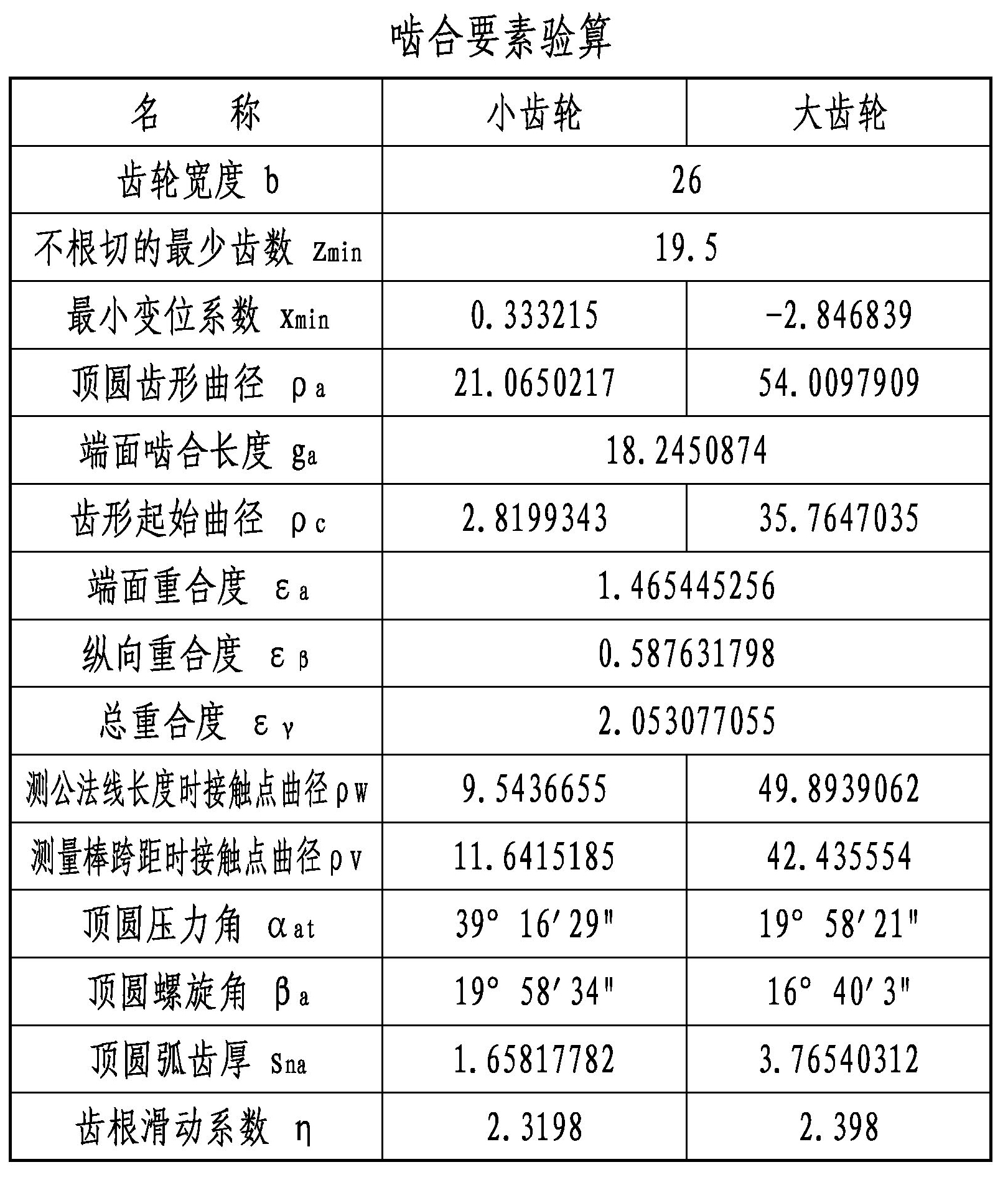

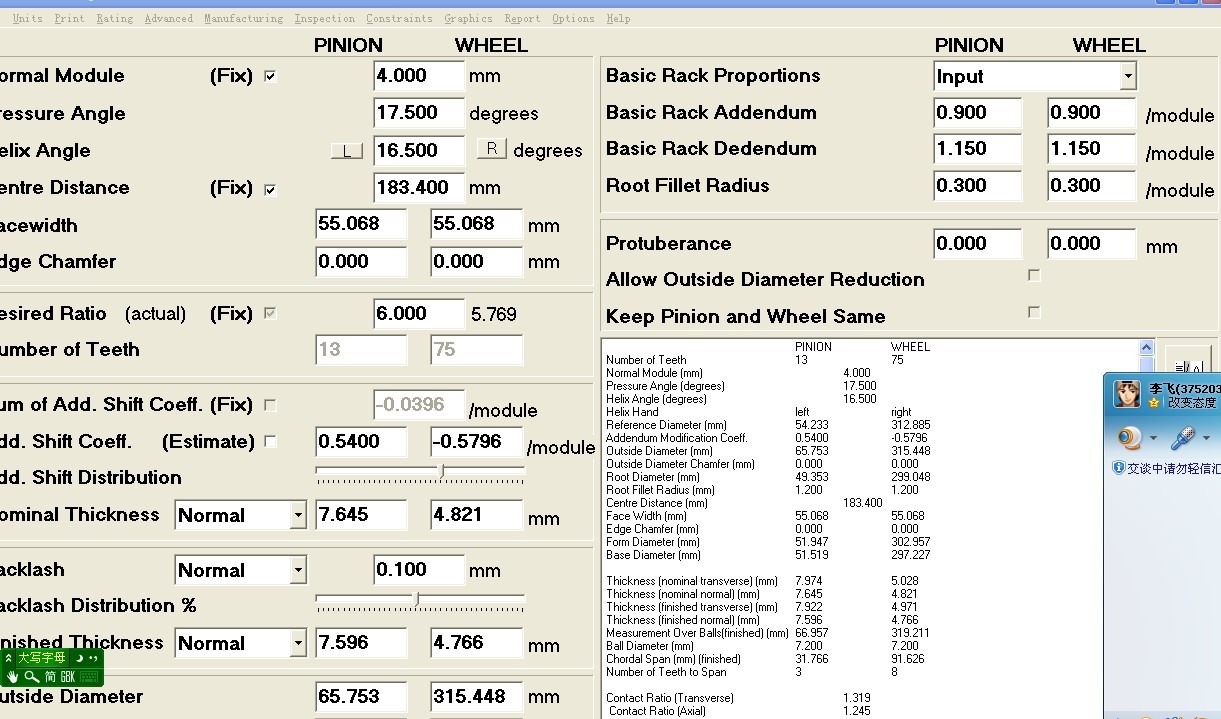

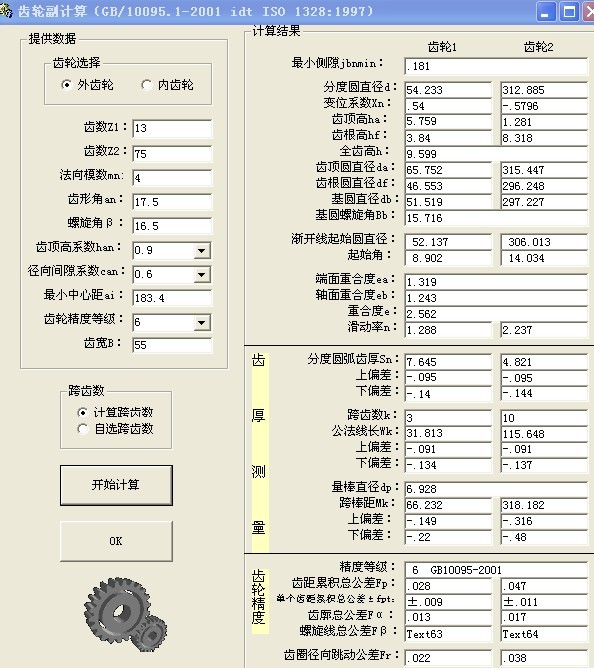

请看看这四个计算数据,做下对比,能说明什么?

春哥li

回复 hyfjy 的帖子

软件可以共享不

myisluo

回复 3264507 的帖子

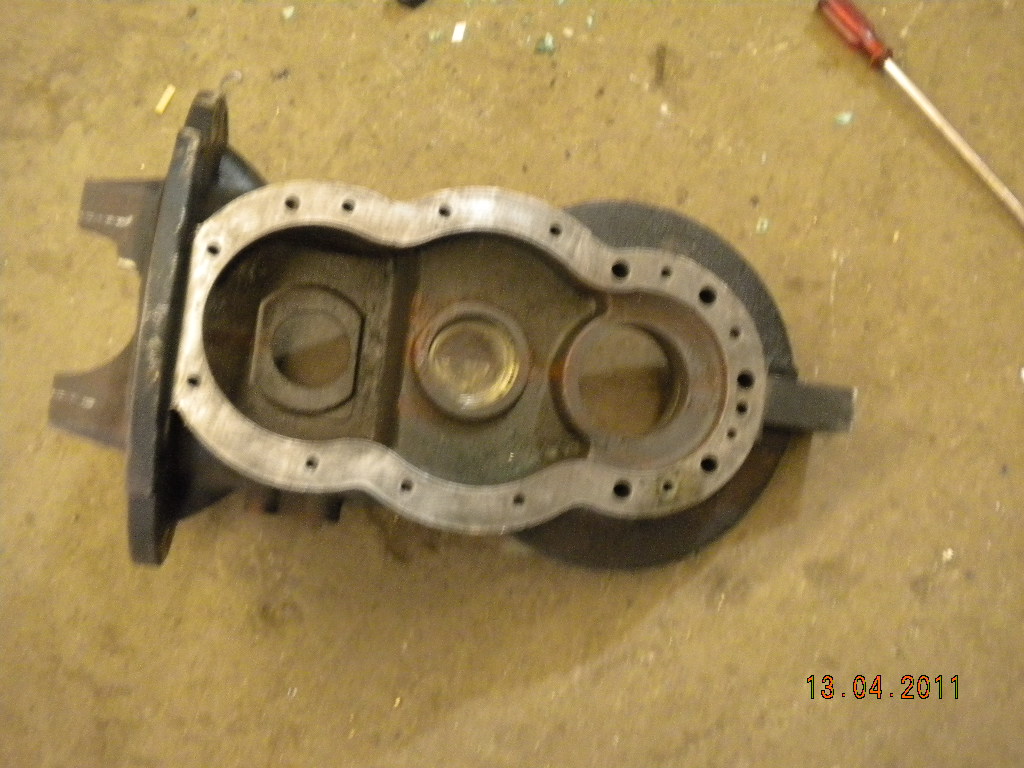

箱体我是三座标检测过的,齿轮我也根据计算加实物在齿轮检测仪上检测过的,各方面的数据都对得上,现在就上齿高对不上.
