用PROE做的弧齿锥齿轮副啮合运动仿真

hyfjy · 发表于 2011-7-10 20:28

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

一直在本论坛网络上呼吁使用PROE的朋友能把用PROE做的弧齿锥齿轮副啮合运动仿真图贴上来，一直没有看到，近期耐心学了一下，居然做得动了，很是高兴，发上来供朋友们一看：

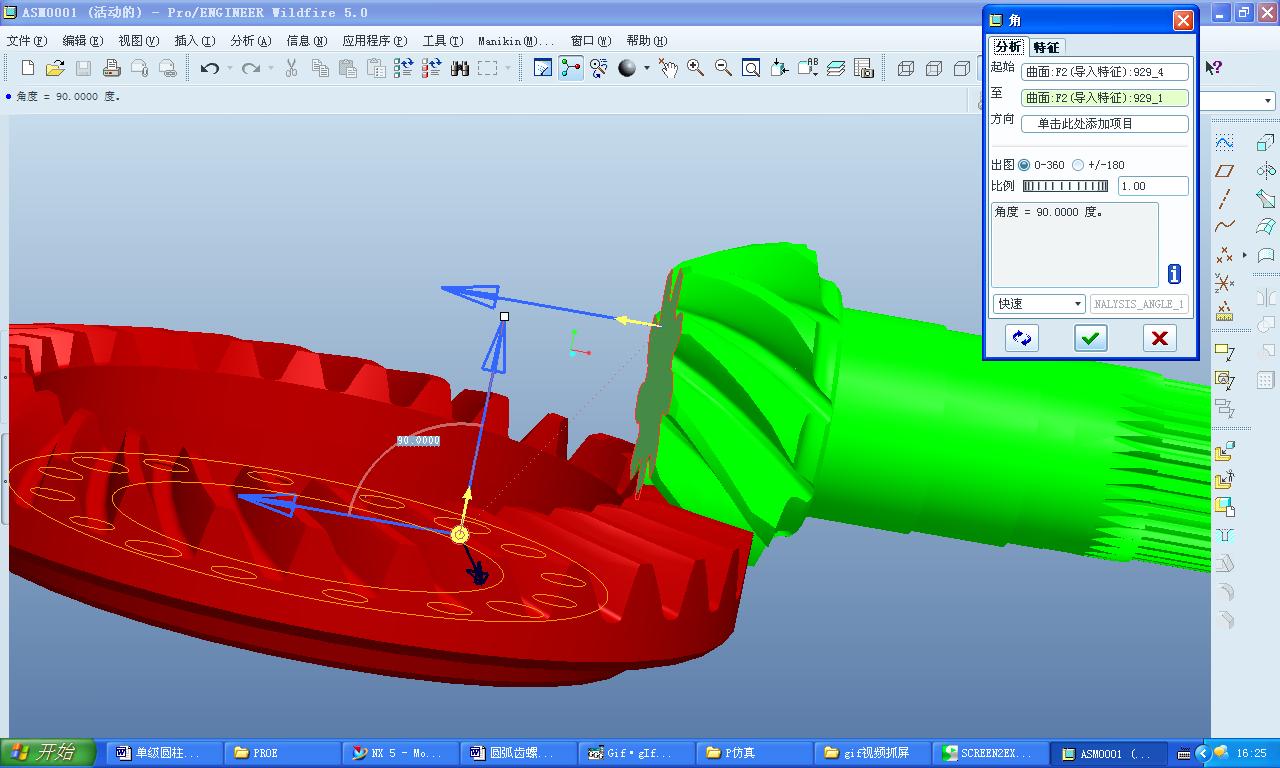

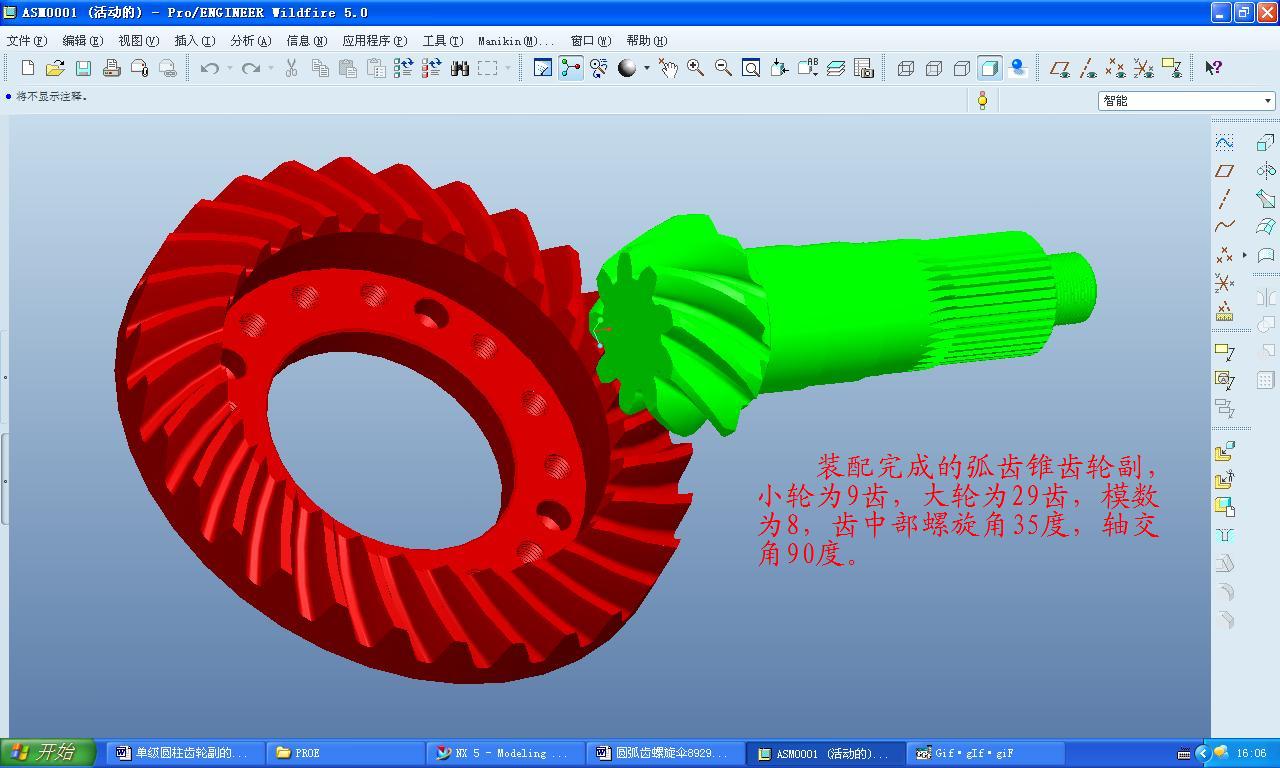

用PROE做的啮合图：

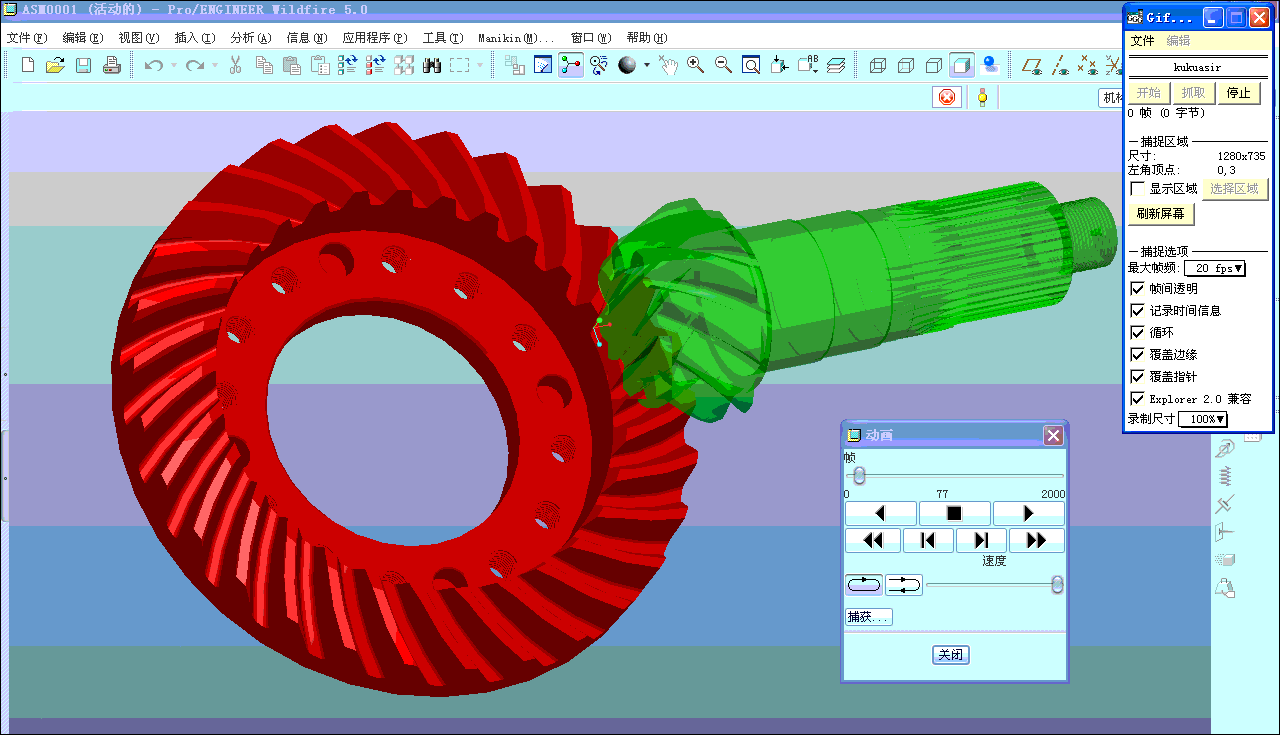

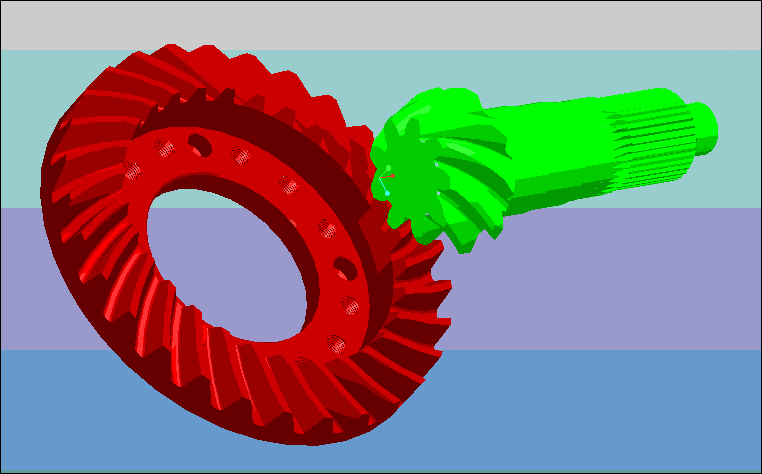

几个不用用途的运动仿真动画：


严格地说，目前还达不到我用UG做类似仿真得到的画面更能说明啮合的实质，但总算迈出了这一步。
另有一个我摘抄整理的在PROE5中怎样进行运动仿真操作的步骤文件，有兴趣的朋友也可看后指正。

PROE中齿轮副运动仿真的制作.pdf (99.64 KB, 下载次数: 473)

hyfjy · 发表于 2011-7-10 20:49

另有一个较清楚的屏幕录像，大约可以看45秒时间，压缩成四个分卷：

在PROE中弧齿锥运动仿真图.part1.rar (1.62 MB, 下载次数: 394)

在PROE中弧齿锥运动仿真图.part2.rar (1.62 MB, 下载次数: 339)

在PROE中弧齿锥运动仿真图.part3.rar (1.62 MB, 下载次数: 329)

在PROE中弧齿锥运动仿真图.part4.rar (1.43 MB, 下载次数: 292)

鑫盛齿轮公司 · 发表于 2011-7-11 06:58

向费工好好学习一下！

hyfjy · 发表于 2011-7-11 20:38

本帖最后由 hyfjy 于 2011-7-11 20:39 编辑

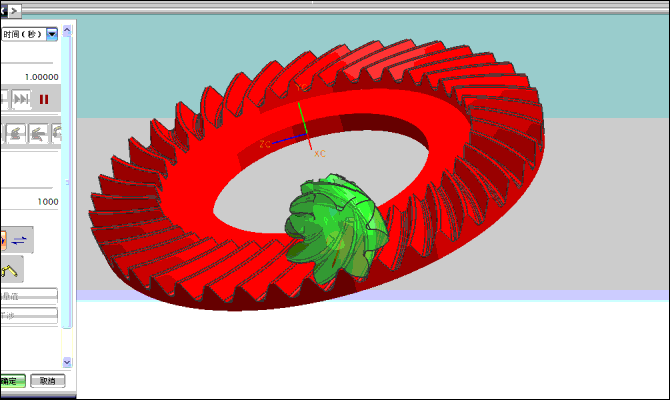

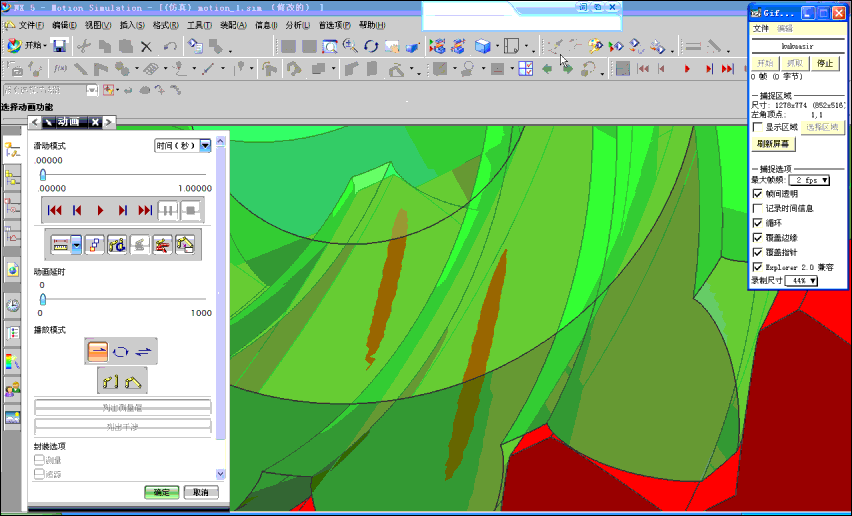

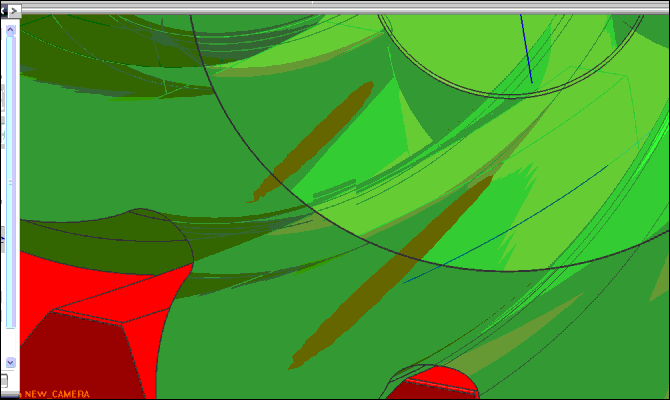

再发几张用UG做的弧齿锥齿轮运动仿真图，对比之下就可以知道UG软件中要清楚得多。

鑫盛齿轮公司 · 发表于 2011-7-12 07:01

多靠费工的指点，现在用UG画锥齿轮做图用的比较熟悉，谢谢！我还有一个疑问请教您一下，用UG可以模拟锻压吗？

ygq220 · 发表于 2011-7-12 15:39

本帖最后由 ygq220 于 2011-7-12 16:18 编辑

目前在proe中定义齿轮传动都是指定一个轴及节圆直径来实现的，严格意义上说应该是凸轮连接才对，楼主定义的应该是齿轮连接。那么你看到的接触区应该是干涉才对。UG我不了解。但是我们也可以定性的分析，如果干涉的区域在整个啮合过程中形状基本不变，只是位置不断变化，那么也可以认为接触区良好。这是我的理解。不知对否？

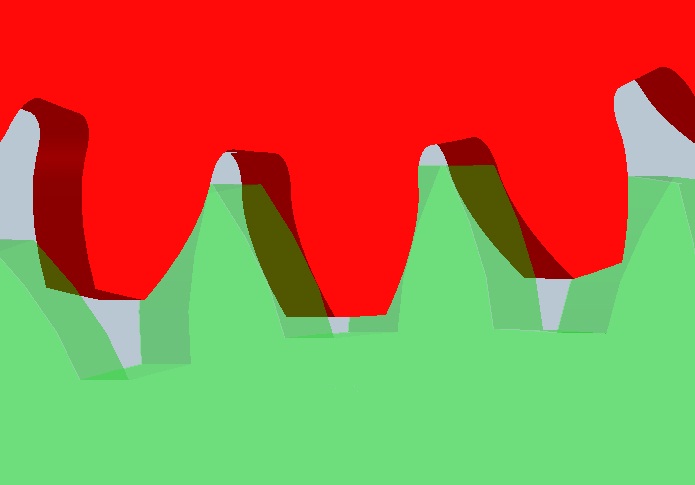

干涉的情况

凸轮连接情况

wralph · 发表于 2011-7-12 22:15

6楼说的PROE里的齿轮定义方法是对的，但是对于“如果干涉的区域在整个啮合过程中形状基本不变，只是位置不断变化，那么也可以认为接触区良好”，这个判断的依据是什么？？齿轮在工作状态下啮合应该是单面，有侧隙啮合才是，而PROE是不能定义此类的曲面接触的。不知高手有没有好方法可以做到UG的效果？？

ygq220 · 发表于 2011-7-13 11:52

wralph 发表于 2011-7-12 22:15

登录/注册后可看大图

6楼说的PROE里的齿轮定义方法是对的，但是对于“如果干涉的区域在整个啮合过程中形状基本不变，只是位置不断 ...

两个齿面之间的接触要不就是点接触，要不就是线接触，不应该出现面接触的，所以UG的看起来的接触区分析应该也不是正确的。原理我猜和proe差不多。我说的干涉区域像一条细长带表示如果不干涉可以看成是线接触。其实在齿轮啮合过程中啮合线在齿面的整个运动范围才是接触区。不知对否？

hyfjy · 发表于 2011-7-13 19:58

实际上的啮合不可能是点啮合，也不可能是线啮合，而是小面积啮合，运动仿真是模拟了实际的啮合，有一定微小的干涉面，这个小面正反映了啮合时受压产生的小面，在PROE的运动仿真设置中，要定义相啮合的两齿面相切，相切后P软件自动给出了干涉区，要比UG中人为设定的面积大得多呢，且一但设置确定，就不可再改动了。

hyfjy · 发表于 2011-7-13 20:26

本帖最后由 hyfjy 于 2011-7-13 20:26 编辑

如何在PROE软件中做齿轮类零件的运动仿真，本人结合做锥齿轮副，圆柱齿轮副及内啮合圆柱齿轮副的运动仿真，从书上摘录了一点文字，也稍加了点本人的心得，有高手欢迎指正。

PROE中齿轮副运动仿真的制作.pdf (99.64 KB, 下载次数: 277)
